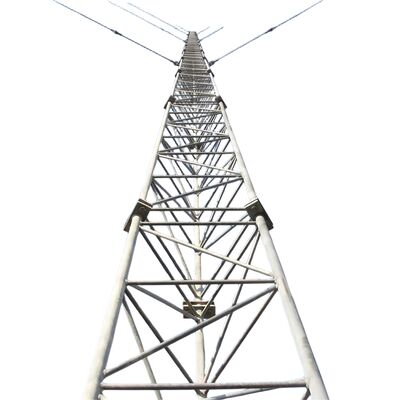

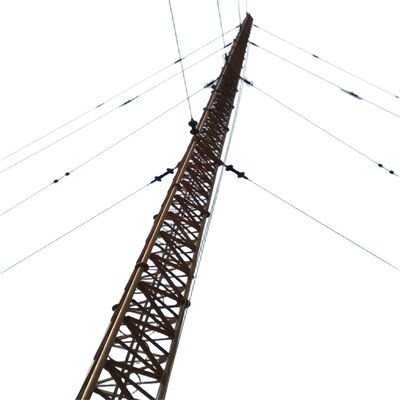

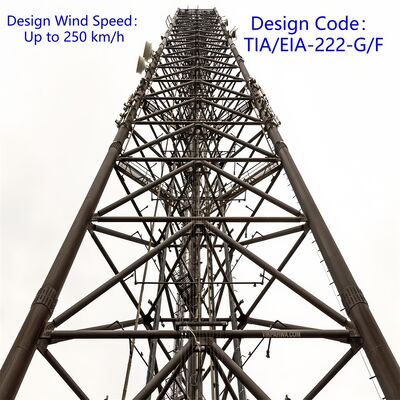

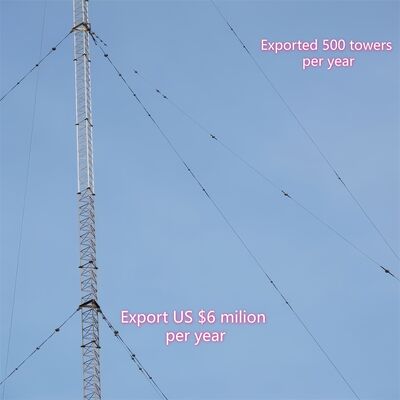

একটি guyed তারের টাওয়ার(এটিকে একটি গাইড টাওয়ারও বলা হয়) একটি লম্বা, পাতলা কাঠামো যা স্থিতিশীলতার জন্য বাহ্যিক গাই তারের (উচ্চ-শক্তির ইস্পাত তারের) উপর নির্ভর করে - স্ব-সমর্থক টাওয়ারের বিপরীতে যা স্বাধীনভাবে দাঁড়িয়ে থাকে। এই নকশাটি এটিকে কম কাঠামোগত উপাদান সহ আরও উচ্চতায় পৌঁছাতে দেয়, এটিকে ব্যাপক কভারেজ বা উচ্চতা প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য একটি ব্যয়-কার্যকর পছন্দ করে তোলে।
1. স্পেসিফিকেশন
| ডিজাইন |
| 1. ডিজাইন কোড |
ANSI/TIA-222-G/H/F, EN 1991-1-4 এবং EN 1993-3-1
|
| স্ট্রাকচার স্টিল |
| 2. গ্রেড |
হালকা ইস্পাত |
উচ্চ প্রসার্য ইস্পাত |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0, S235J2 |
EN10025: S355JR, S355J0, S355J2 |
| 3. ডিজাইন বাতাসের গতি |
250 কিমি/ঘন্টা পর্যন্ত |
| 4. অনুমোদিত বিচ্যুতি |
0.5 ~ 1.0 ডিগ্রী @ অপারেশনাল গতি |
| 5. উত্তেজনা শক্তি (Mpa) |
360~510 |
470~630 |
| 6. ফলন শক্তি (t≤16mm) (Mpa) |
355 |
235 |
| 7. দীর্ঘতা (%) |
20 |
24 |
| 8. প্রভাব শক্তি KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°সে)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| বোল্ট এবং বাদাম |
| 9. গ্রেড |
গ্রেড 4.8, 6.8, 8.8 |
| 10. যান্ত্রিক বৈশিষ্ট্য জন্য মান |
| 10.1 বোল্ট |
ISO 898-1 |
| 10.2 বাদাম |
ISO 898-2 |
| 10.3 ওয়াশার |
ISO 6507-1 |
| 11. মাত্রার জন্য মানদণ্ড |
| 11.1 বোল্ট |
DIN7990, DIN931, DIN933 |
| 11.2 বাদাম |
ISO4032, ISO4034 |
| 11.3 ওয়াশার |
DIN7989, DIN127B, ISO7091 |
| ঢালাই |
| 12. পদ্ধতি |
CO2 শিল্ডেড আর্ক ওয়েল্ডিং এবং নিমজ্জিত আর্ক ওয়েল্ডিং (SAW) |
| 13. স্ট্যান্ডার্ড |
AWS D1.1 |
| চিহ্নিত করা |
| 14. সদস্যদের চিহ্নিত করার পদ্ধতি |
হাইড্রোলিক প্রেস স্ট্যাম্পিং |
| গ্যালভানাইজিং |
| 15. ইস্পাত বিভাগের গ্যালভানাইজেশন স্ট্যান্ডার্ড |
ISO 1461 বা ASTM A123 |
| 16. বোল্ট এবং বাদামের গ্যালভানাইজেশন স্ট্যান্ডার্ড |
ISO 1461 বা ASTM A153 |
guyed তারের টাওয়ার টাওয়ার বডি কি?
একটি গাইড ওয়্যার টাওয়ারের টাওয়ার বডি (গায়েড মাস্ট টাওয়ার) হল কেন্দ্রীয়, পাতলা লোড-ভারিং স্ট্রাকচার যা অ্যান্টেনা, সেন্সর বা অন্যান্য সরঞ্জামকে সমর্থন করে, পার্শ্বীয় স্থিতিশীলতার জন্য (স্ব-সমর্থক অনমনীয়তার পরিবর্তে) বহিরাগত গাই তারের উপর নির্ভর করে। সাধারণত একটি হিসাবে নির্মিতটিউবুলার বা জালি ইস্পাত ফ্রেমওয়ার্ক, এটি স্ব-সমর্থক টাওয়ারের চেয়ে সংকীর্ণ এবং লোড বিতরণ এবং বায়ু প্রতিরোধের অপ্টিমাইজ করার জন্য একটি টেপারড ডিজাইন (বেসে প্রশস্ত, শীর্ষে সংকীর্ণ) বৈশিষ্ট্যযুক্ত। বাইরের পরিবেশে জারা প্রতিরোধ এবং দীর্ঘমেয়াদী স্থায়িত্ব নিশ্চিত করতে টাওয়ার বডিটি গ্যালভানাইজড স্ট্রাকচারাল স্টিল (ASTM A36/S235JR মান মেনে) থেকে তৈরি করা হয়েছে। এটি ক্লাইম্বিং ল্যাডার, অ্যান্টেনা মাউন্ট এবং ক্যাবল ট্রের মতো মূল জিনিসপত্রের মাউন্টিং বেস হিসাবে কাজ করে এবং এর মডুলার ডিজাইন 30 মিটার থেকে 200 মিটারের বেশি উচ্চতা কাস্টমাইজ করার অনুমতি দেয়, সম্প্রচার, টেলিকম, বা আবহাওয়া পর্যবেক্ষণের মতো অ্যাপ্লিকেশনের জন্য তৈরি।

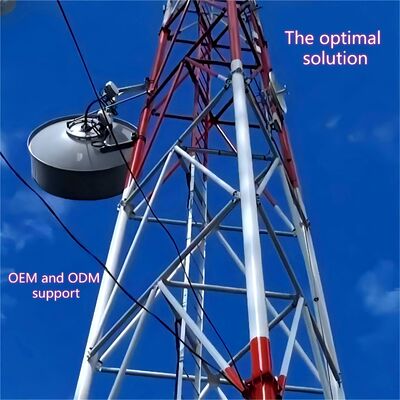

guyed তারের টাওয়ারে অ্যান্টেনা কিভাবে মাউন্ট করবেন?
একটি গাইড ওয়্যার টাওয়ারে একটি অ্যান্টেনা মাউন্ট করা টাওয়ারের নকশা এবং শিল্পের মানগুলির সাথে সারিবদ্ধ একটি কাঠামোগত, নিরাপত্তা-সম্মত প্রক্রিয়া অনুসরণ করে:
- প্রাক ইনস্টলেশন প্রস্তুতি: টাওয়ারের লোড-ভারিং ক্ষমতা যাচাই করুন যাতে এটি অ্যান্টেনার ওজন (হার্ডওয়্যার এবং সংশ্লিষ্ট তারগুলি সহ) সমর্থন করতে পারে। ক্ষয়, কাঠামোগত ক্ষতি, বা আলগা সংযোগের জন্য টাওয়ারের বডি পরিদর্শন করুন এবং স্থানীয় সুরক্ষা কোডগুলির সাথে সম্মতি নিশ্চিত করুন (যেমন, বজ্র সুরক্ষার জন্য IEC 62305)।
- অ্যান্টেনা মাউন্ট ইনস্টলেশন: টাওয়ার বডিতে প্রাক-নির্ধারিত পয়েন্টগুলিতে ডেডিকেটেড অ্যান্টেনা মাউন্ট (টাওয়ারের সমন্বিত আনুষাঙ্গিক) সংযুক্ত করুন। এই মাউন্টগুলি সাধারণত টাওয়ারের গ্যালভানাইজড স্টিলের কাঠামোর সাথে সামঞ্জস্যপূর্ণ উচ্চ-শক্তির বোল্ট ব্যবহার করে সুরক্ষিত করা হয়, একটি দৃঢ় সংযোগ নিশ্চিত করে যা বায়ু শক্তি এবং কম্পন সহ্য করে।
- অ্যান্টেনা উত্তোলন এবং অবস্থান: লক্ষ্য উচ্চতায় অ্যান্টেনা উত্তোলন করতে ক্রেন বা বিশেষ উত্তোলন সরঞ্জাম ব্যবহার করুন (কৌশলগতভাবে সর্বোত্তম সংকেত কভারেজের জন্য নির্বাচিত)। স্পষ্টতার জন্য লেজার টুল বা অ্যালাইনমেন্ট মিটার ব্যবহার করে, উদ্দেশ্য ট্রান্সমিশন/অভ্যর্থনা দিক দিয়ে অ্যান্টেনা সারিবদ্ধ করুন।
- অ্যান্টেনা সুরক্ষিত করা: সামঞ্জস্যপূর্ণ হার্ডওয়্যার ব্যবহার করে প্রি-ইনস্টল করা মাউন্টে অ্যান্টেনা বেঁধে দিন, নড়াচড়া রোধ করতে নির্দিষ্ট টর্কের বোল্টকে শক্ত করুন। নিশ্চিত করুন যে অ্যান্টেনা সমতল এবং স্থিতিশীল, কর্মক্ষমতা বা কাঠামোগত অখণ্ডতাকে প্রভাবিত করতে পারে এমন কোনও ঝাঁকুনি ছাড়াই৷
- তারের রাউটিং এবং ইন্টিগ্রেশন: রুট সিগন্যাল কেবল বা ফিডারগুলিকে পরিবেশের ক্ষতি থেকে রক্ষা করতে টাওয়ারের সমন্বিত তারের ট্রেগুলির মাধ্যমে। তারগুলিকে অ্যান্টেনার সাথে সংযুক্ত করুন এবং সংযোগ পয়েন্টে সঠিক নিরোধক এবং জলরোধী নিশ্চিত করে স্থল-ভিত্তিক সরঞ্জামগুলিতে চালান।
- চূড়ান্ত পরিদর্শন: নিরাপদ ইনস্টলেশন নিশ্চিত করতে অ্যান্টেনা, মাউন্ট এবং তারগুলির একটি ভিজ্যুয়াল চেক পরিচালনা করুন। কার্যকারিতা যাচাই করতে অ্যান্টেনার সিগন্যাল ট্রান্সমিশন/অভ্যর্থনা পরীক্ষা করুন এবং সমস্ত সুরক্ষা প্রোটোকল (যেমন, কর্মীদের জন্য পতন সুরক্ষা) প্রক্রিয়া জুড়ে অনুসরণ করা হয়েছে তা নিশ্চিত করুন৷
গাইড ওয়্যার টাওয়ারে অ্যান্টি ক্লাইম্বিং ডিভাইস কী?
গাইড ওয়্যার টাওয়ারের জন্য অ্যান্টি-ক্লাইম্বিং ডিভাইস হল টাওয়ারের বডিতে ইনস্টল করা একটি বিশেষ নিরাপত্তা উপাদান যা অননুমোদিত প্রবেশ রোধ করতে এবং পতনের ঝুঁকি কমাতে। সাধারণ নকশা অন্তর্ভুক্ত:
- অ্যান্টি-ক্লাইম্ব কলার/স্কার্ট: বৃত্তাকার বা শঙ্কুযুক্ত ইস্পাত বাধাগুলি টাওয়ারের গোড়ার কাছে (সাধারণত 2-3 মিটার উপরে) বসানো হয় যাতে হাত ধরে বা পা রাখাকে অস্বীকার করে আরোহণের প্রচেষ্টাকে বাধা দেয়।
- স্পাইকড বা জ্যাগড ডিটারেন্টস: অননুমোদিত আরোহণকে নিরুৎসাহিত করার জন্য নিচের টাওয়ারের অংশে বা সিঁড়িতে অ-মারাত্মক, পয়েন্টেড স্টিলের সংযুক্তি।
- লক করা অ্যাক্সেস: যদি টাওয়ারটি একটি গ্রাউন্ড-লেভেল এক্সেস প্যানেল বা মই এন্ট্রি পয়েন্ট দিয়ে সজ্জিত থাকে, তাহলে একটি লক করা গেট শুধুমাত্র প্রত্যয়িত কর্মীদের অ্যাক্সেস সীমাবদ্ধ করে।
এই ডিভাইসগুলি ক্ষয়-প্রতিরোধী উপকরণ (যেমন, গ্যালভানাইজড ইস্পাত, টাওয়ার বডির সাথে মিলে যাওয়া) থেকে তৈরি করা হয় বাইরের অবস্থা সহ্য করার জন্য। তাদের প্রাথমিক উদ্দেশ্য হল অপ্রশিক্ষিত ব্যক্তিদের দ্বারা দুর্ঘটনাজনিত বা ইচ্ছাকৃতভাবে আরোহণ প্রতিরোধ করে, স্থানীয় বিল্ডিং সুরক্ষা কোডগুলির সাথে সারিবদ্ধ করে এবং টাওয়ার অপারেটরদের জন্য দায়বদ্ধতা হ্রাস করার মাধ্যমে নিরাপত্তা বৃদ্ধি করা।
guyed তারের এবং guyed তারের টাওয়ার সংযোগ কিভাবে?
গাইড ওয়্যার টাওয়ারের সাথে গাই ওয়্যার সংযুক্ত করার জন্য একটি নিরাপদ, লোড বহন করার প্রক্রিয়া জড়িত যাতে তারগুলি কার্যকরভাবে বাতাস এবং ভূমিকম্প শক্তির বিরুদ্ধে টাওয়ারকে স্থিতিশীল করতে পারে:
- প্রস্তুতি: স্থায়িত্বের জন্য দস্তা বা পলিমার আবরণ সহ উচ্চ-টেনসিল ইস্পাত তারের (ASTM A475 মেনে) তৈরি গাই তারগুলি নির্বাচন করুন৷ টাওয়ারের নকশায় উল্লেখিত 20-30m ব্যবধানে টাওয়ার বডিতে পূর্ব-গঠিত সংযুক্তি পয়েন্ট (যেমন, লগ, বন্ধনী বা ক্রসআর্ম) আছে তা নিশ্চিত করুন।
- সংযুক্তি হার্ডওয়্যার ইনস্টলেশন: টাওয়ারের প্রাক-নির্ধারিত সংযুক্তি পয়েন্টগুলিতে ভারী-শুল্ক গাই তারের বন্ধনী বা ক্লিভিজগুলি উচ্চ-শক্তির বোল্ট ব্যবহার করে (টাওয়ারের গ্যালভেনাইজড স্টিলের কাঠামোর সাথে সামঞ্জস্যপূর্ণ) মাউন্ট করুন। এই বন্ধনীগুলি টাওয়ার বডি জুড়ে সমানভাবে টান বিতরণ করার জন্য ইঞ্জিনিয়ার করা হয়েছে।
- তারের সমাপ্তি: প্রতিটি গাই তারের শেষ সুরক্ষিত করতে পেশাদার টার্মিনেশন ফিটিং ব্যবহার করুন (যেমন, সোয়াজ হাতা, তারের ক্ল্যাম্প বা থিম্বল)। সোয়াজ হাতা একটি স্থায়ী, উচ্চ-শক্তি সংযোগের জন্য তারের উপর ক্রিম করা হয়, যখন তারের ক্ল্যাম্পগুলি সামঞ্জস্যযোগ্য টেনশন প্রদান করে।
- সংযোগ এবং উত্তেজনা: গাই তারের সমাপ্ত প্রান্তটি টাওয়ারের বন্ধনীতে একটি শেকল বা পিন ব্যবহার করে সংযুক্ত করুন, যাতে কোনও শিথিলতা ছাড়াই নিরাপদ ফিট থাকে। ডিজাইন স্পেসিফিকেশনের সাথে তারের টান সামঞ্জস্য করতে একটি টেনশন টুল ব্যবহার করুন (যেমন, একটি টার্নবাকল বা আসা) - টাওয়ারের পার্শ্বীয় শক্তির ভারসাম্যের জন্য গুরুত্বপূর্ণ।
- যাচাইকরণ: সংযোগটি টাওয়ারের টেপার করা কাঠামোর সাথে সারিবদ্ধ হয়েছে এবং তারটি সমানভাবে টান আছে কিনা তা পরীক্ষা করুন (অতিরিক্ত টাইট করা এড়ানো, যা টাওয়ারের শরীরকে চাপ দিতে পারে)। নিশ্চিত করুন যে হার্ডওয়্যার এবং টার্মিনেশন ফিটিংগুলি জারা-প্রতিরোধী এবং টাওয়ারের নিরাপত্তা মান মেনে চলে।
guyed তার এবং guyed নোঙ্গর বল্টু সংযোগ কিভাবে?
গাইড অ্যাঙ্কর বোল্ট (গ্রাউন্ড অ্যাঙ্কর) এর সাথে গাই তারের সংযোগ করা তারের টানকে মাটিতে স্থানান্তর করার জন্য একটি গুরুত্বপূর্ণ পদক্ষেপ, টাওয়ারের স্থিতিশীলতা নিশ্চিত করে:
- অ্যাঙ্কর প্রস্তুতি: গ্রাউন্ড অ্যাঙ্কর (ভারী-শুল্ক কংক্রিট বা ইস্পাত নোঙ্গর, টেনশন লোডের জন্য ডিজাইন করা হয়েছে) সঠিকভাবে গাই তারের সাপেক্ষে 45-60° কোণে মাটিতে ইনস্টল করা আছে তা নিশ্চিত করুন। নোঙ্গরটি অবশ্যই সম্পূর্ণরূপে নিরাময় করতে হবে (কংক্রিটের জন্য) এবং পুল-আউট বাহিনীকে প্রতিরোধ করার জন্য নিরাপদে এমবেড করা উচিত।
- অ্যাঙ্কর বোল্ট এক্সপোজার: নিশ্চিত করুন যে অ্যাঙ্করের টপ বোল্ট (গায়েড অ্যাঙ্কর বোল্ট) মাটির উপরে ছড়িয়ে আছে এবং সংযোগ হার্ডওয়্যার মিটমাট করার জন্য থ্রেডেড। গাই তারের টান সহ্য করার জন্য বোল্টটি উচ্চ-শক্তির ইস্পাত দিয়ে তৈরি হওয়া উচিত।
- তারের সমাপ্তি: টাওয়ার সংযোগের জন্য ব্যবহৃত একই উচ্চ-শক্তির ফিটিংস (স্বেজ স্লিভস, ক্যাবল ক্ল্যাম্প বা থিম্বল) ব্যবহার করে গাই তারের বিনামূল্যে প্রান্তটি বন্ধ করুন, একটি নিরাপদ, লোড-ভারিং শেষ নিশ্চিত করুন।
- সংযোগ হার্ডওয়্যার সমাবেশ: একটি টার্নবাকল (টেনশন সামঞ্জস্যের জন্য) এবং সমাপ্ত গাই তারের সাথে একটি শিকল সংযুক্ত করুন। টার্নবাকল একটি বাদাম বা ওয়াশারের মাধ্যমে গাইড অ্যাঙ্কর বোল্টের সাথে সংযোগ স্থাপন করে, যার ফলে তারের টানকে সূক্ষ্ম-টিউনিং করা যায়।
- উত্তেজনা এবং নিরাপত্তা: টার্নবাকল ব্যবহার করে গাই ওয়্যারটিকে প্রয়োজনীয় স্পেসিফিকেশনে টান দিন, নিশ্চিত করুন যে এটি অ্যাঙ্কর টান না করেই পাশ্বর্ীয় শক্তিকে প্রতিরোধ করে। একবার উত্তেজনা হলে, সময়ের সাথে আলগা হওয়া রোধ করতে কটার পিন বা তালা বাদাম দিয়ে টার্নবাকল লক করুন।
- চূড়ান্ত চেক: যাচাই করুন যে সংযোগটি সুরক্ষিত, নোঙ্গরটি চলাচলের কোন লক্ষণ দেখায় না এবং গাই তারটি সঠিক 45-60° কোণে সারিবদ্ধ। IEC 62305 এবং স্থানীয় সুরক্ষা কোডগুলির সাথে সম্মতি নিশ্চিত করে বোল্ট, হার্ডওয়্যার এবং তারের সমাপ্তিতে ক্ষয়ের জন্য পরিদর্শন করুন।
