১. স্পেসিফিকেশন
| ডিজাইন |
| ১. ডিজাইন কোড |
TIA/EIA-222-G/F |
| কাঠামোগত ইস্পাত |
| ২. গ্রেড |
মৃদু ইস্পাত |
উচ্চ-টান ইস্পাত |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| ৩. ডিজাইন বাতাসের গতি |
২৫০ কিমি/ঘন্টা পর্যন্ত |
| ৪. অনুমোদিত বিচ্যুতি |
০.৫ ~১.০ ডিগ্রি @ অপারেশনাল গতি |
| ৫. টান শক্তি (Mpa) |
৩৬০~৫১০ |
৪৭০~৬৩০ |
| ৬. ফলন শক্তি (t≤১৬মিমি) (Mpa) |
৩৫৫ |
২৩৫ |
| ৭. প্রসারণ (%) |
২০ |
২৪ |
| ৮. ইমপ্যাক্ট শক্তি KV (J) |
২৭(২০°C)---Q235B(S235JR) |
২৭(২০°C)---Q345B(S355JR) |
| ২৭(০°C)---Q235C(S235J0) |
২৭(০°C)---Q345C(S355J0) |
| ২৭(-২০°C)---Q235D(S235J2) |
২৭(-২০°C)---Q345D(S355J2) |
| নাট-বল্টু |
| ৯. গ্রেড |
গ্রেড ৪.৮, ৬.৮, ৮.৮ |
| ১০. যান্ত্রিক বৈশিষ্ট্যের মান |
| ১০.১ বল্টু |
ISO 898-1 |
| ১০.২ নাট |
ISO 898-2 |
| ১০.৩ ওয়াশার |
ISO 6507-1 |
| ১১. মাত্রার মান |
| ১১.১ বল্টু |
DIN7990, DIN931, DIN933 |
| ১১.২ নাট |
ISO4032, ISO4034 |
| ১১.৩ ওয়াশার |
DIN7989, DIN127B, ISO7091 |

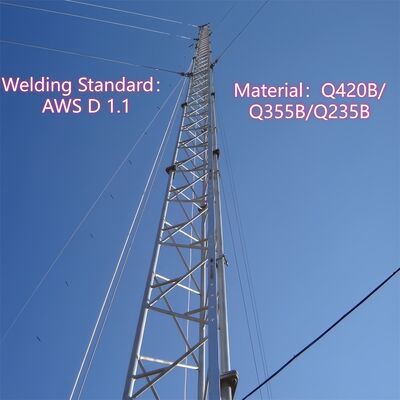

| ওয়েল্ডিং |
| ১২. পদ্ধতি |
CO2 শিল্ডেড আর্ক ওয়েল্ডিং এবং সাবমার্জড আর্ক ওয়েল্ডিং (SAW) |
| ১৩. মান |
AWS D1.1 |
| চিহ্নিতকরণ |
| ১৪. সদস্যদের চিহ্নিতকরণের পদ্ধতি |
হাইড্রোলিক প্রেস স্ট্যাম্পিং |
| গ্যালভানাইজিং |
| ১৫. ইস্পাত অংশের গ্যালভানাইজেশন মান |
ISO 1461 বা ASTM A123 |
| ১৬. নাট-বল্টুর গ্যালভানাইজেশন মান |
ISO 1461 বা ASTM A153 |
গাইডেড ওয়্যার টাওয়ারের টাওয়ার বডি কী?
একটি গাইডেড ওয়্যার টাওয়ারের (গাইডেড মাস্ট টাওয়ার) টাওয়ার বডি হল কেন্দ্রীয়, সরু লোড-বহনকারী কাঠামো যা অ্যান্টেনা, সেন্সর বা অন্যান্য সরঞ্জাম সমর্থন করে, পার্শ্বীয় স্থিতিশীলতার জন্য বাহ্যিক গাই ওয়্যারের উপর নির্ভর করে (স্বয়ং-সহায়ক দৃঢ়তার পরিবর্তে)। সাধারণত একটি টিউবুলার বা ল্যাটিস ইস্পাত কাঠামোহিসাবে নির্মিত, এটি স্বয়ং-সহায়ক টাওয়ারের চেয়ে সংকীর্ণ এবং লোড বিতরণ এবং বাতাসের প্রতিরোধ ক্ষমতা অপ্টিমাইজ করার জন্য একটি টেপার্ড ডিজাইন (গোড়ায় প্রশস্ত, শীর্ষে সংকীর্ণ) বৈশিষ্ট্যযুক্ত। টাওয়ার বডি গ্যালভানাইজড স্ট্রাকচারাল ইস্পাত (ASTM A36/S235JR মান মেনে) থেকে তৈরি করা হয় যাতে বাইরের পরিবেশে ক্ষয় প্রতিরোধ এবং দীর্ঘমেয়াদী স্থায়িত্ব নিশ্চিত করা যায়। এটি আরোহণের মই, অ্যান্টেনা মাউন্ট এবং কেবল ট্রেগুলির মতো মূল আনুষাঙ্গিকগুলির জন্য মাউন্টিং বেস হিসাবে কাজ করে এবং এর মডুলার ডিজাইন ৩০ মিটার থেকে ২০০ মিটারের বেশি উচ্চতার কাস্টমাইজেশনের অনুমতি দেয়, যা সম্প্রচার, টেলিকম বা আবহাওয়া পর্যবেক্ষণের মতো অ্যাপ্লিকেশনগুলির জন্য তৈরি করা হয়।
গাইডেড ওয়্যার টাওয়ারে অ্যান্টেনা কীভাবে মাউন্ট করবেন?
একটি গাইডেড ওয়্যার টাওয়ারে অ্যান্টেনা মাউন্ট করা টাওয়ারের ডিজাইন এবং শিল্প মানগুলির সাথে সামঞ্জস্যপূর্ণ একটি কাঠামোগত, নিরাপত্তা-সম্মত প্রক্রিয়া অনুসরণ করে:
- প্রাক-ইনস্টলেশন প্রস্তুতি: অ্যান্টেনার ওজন (হার্ডওয়্যার এবং সংশ্লিষ্ট কেবল সহ) সমর্থন করার জন্য টাওয়ারের লোড-বহনকারী ক্ষমতা যাচাই করুন। ক্ষয়, কাঠামোগত ক্ষতি বা আলগা সংযোগের জন্য টাওয়ার বডি পরিদর্শন করুন এবং স্থানীয় সুরক্ষা কোডগুলির (যেমন, বজ্রপাত সুরক্ষার জন্য IEC 62305) সাথে সম্মতি নিশ্চিত করুন।
- অ্যান্টেনা মাউন্ট ইনস্টলেশন: টাওয়ার বডির পূর্ব-নির্ধারিত পয়েন্টগুলিতে ডেডিকেটেড অ্যান্টেনা মাউন্ট (টাওয়ারের সমন্বিত আনুষাঙ্গিক) সংযুক্ত করুন। এই মাউন্টগুলি সাধারণত টাওয়ারের গ্যালভানাইজড ইস্পাত কাঠামোর সাথে সামঞ্জস্যপূর্ণ উচ্চ-শক্তির বল্টু ব্যবহার করে সুরক্ষিত থাকে, যা বাতাসের শক্তি এবং কম্পন প্রতিরোধ করতে পারে এমন একটি দৃঢ় সংযোগ নিশ্চিত করে।
- অ্যান্টেনা উত্তোলন ও অবস্থান: সর্বোত্তম সংকেত কভারেজের জন্য কৌশলগতভাবে নির্বাচিত লক্ষ্য উচ্চতায় অ্যান্টেনা তোলার জন্য ক্রেন বা বিশেষ উত্তোলন সরঞ্জাম ব্যবহার করুন। নির্ভুলতার জন্য লেজার সরঞ্জাম বা অ্যালাইনমেন্ট মিটার ব্যবহার করে অ্যান্টেনাটিকে উদ্দিষ্ট ট্রান্সমিশন/রিসেপশন দিকের সাথে সারিবদ্ধ করুন।
- অ্যান্টেনা সুরক্ষিত করা: সামঞ্জস্যপূর্ণ হার্ডওয়্যার ব্যবহার করে পূর্ব-প্রতিষ্ঠিত মাউন্টগুলিতে অ্যান্টেনাটি সংযুক্ত করুন, নড়াচড়া প্রতিরোধ করার জন্য নির্দিষ্ট টর্কে বল্টুগুলি শক্ত করুন। নিশ্চিত করুন যে অ্যান্টেনাটি সমতল এবং স্থিতিশীল, কর্মক্ষমতা বা কাঠামোগত অখণ্ডতাকে প্রভাবিত করতে পারে এমন কোনও ঝাঁকুনি নেই।
- কেবল রাউটিং ও ইন্টিগ্রেশন: পরিবেশগত ক্ষতি থেকে রক্ষা করার জন্য টাওয়ারের সমন্বিত কেবল ট্রেগুলির মাধ্যমে সংকেত কেবল বা ফিডারগুলি রুট করুন। কেবলগুলি অ্যান্টেনার সাথে সংযুক্ত করুন এবং সংযোগ পয়েন্টগুলিতে সঠিক নিরোধক এবং জলরোধী নিশ্চিত করে স্থল-ভিত্তিক সরঞ্জামগুলিতে চালান।
- চূড়ান্ত পরিদর্শন: সুরক্ষিত ইনস্টলেশন নিশ্চিত করতে অ্যান্টেনা, মাউন্ট এবং কেবলগুলির একটি ভিজ্যুয়াল পরীক্ষা পরিচালনা করুন। কার্যকারিতা যাচাই করার জন্য অ্যান্টেনার সংকেত ট্রান্সমিশন/রিসেপশন পরীক্ষা করুন এবং সমস্ত সুরক্ষা প্রোটোকল (যেমন, কর্মীদের জন্য পতন সুরক্ষা) প্রক্রিয়া জুড়ে অনুসরণ করা হয়েছে তা নিশ্চিত করুন।
গাইডেড ওয়্যার টাওয়ারে অ্যান্টি ক্লাইম্বিং ডিভাইস কী?
একটি গাইডেড ওয়্যার টাওয়ারের জন্য অ্যান্টি-ক্লাইম্বিং ডিভাইস হল একটি বিশেষ নিরাপত্তা উপাদান যা টাওয়ার বডিতে ইনস্টল করা হয় যাতে অননুমোদিত প্রবেশ প্রতিরোধ করা যায় এবং পতনের ঝুঁকি কমানো যায়। সাধারণ ডিজাইনগুলির মধ্যে রয়েছে:
- অ্যান্টি-ক্লাইম্ব কলার/স্কার্ট: টাওয়ারের গোড়ার কাছাকাছি (সাধারণত মাটি থেকে ২-৩ মিটার উপরে) মাউন্ট করা বৃত্তাকার বা শঙ্কু আকৃতির ইস্পাত বাধা যা হাতল বা পায়ের ছাপ অস্বীকার করে আরোহণের প্রচেষ্টা ব্লক করে।
- কাঁটাযুক্ত বা ধারালো প্রতিরোধক: অননুমোদিত আরোহণকে নিরুৎসাহিত করার জন্য নিম্ন টাওয়ারের অংশ বা মইগুলিতে অ-মারাত্মক, সূক্ষ্ম ইস্পাত সংযুক্তি।
- লক করা প্রবেশাধিকার: যদি টাওয়ারটি গ্রাউন্ড-লেভেল অ্যাক্সেস প্যানেল বা মই এন্ট্রি পয়েন্ট দিয়ে সজ্জিত থাকে, তবে একটি লক করা গেট শুধুমাত্র প্রত্যয়িত কর্মীদের অ্যাক্সেস সীমাবদ্ধ করে।
এই ডিভাইসগুলি বাইরের অবস্থার প্রতিরোধ করার জন্য ক্ষয়-প্রতিরোধী উপকরণ (যেমন, গ্যালভানাইজড ইস্পাত, টাওয়ার বডির সাথে মেলে) থেকে তৈরি করা হয়। তাদের প্রাথমিক উদ্দেশ্য হল অনভিজ্ঞ ব্যক্তিদের দ্বারা দুর্ঘটনাজনিত বা ইচ্ছাকৃত আরোহণ প্রতিরোধ করে নিরাপত্তা বৃদ্ধি করা, স্থানীয় বিল্ডিং সুরক্ষা কোড এবং টাওয়ার অপারেটরদের জন্য দায়বদ্ধতা হ্রাসের সাথে সামঞ্জস্যপূর্ণ।

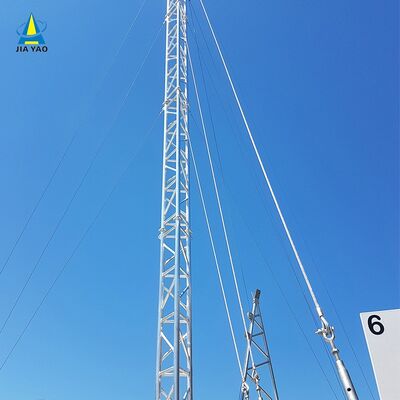

গাইডেড ওয়্যার এবং গাইডেড ওয়্যার টাওয়ার কীভাবে সংযোগ করবেন?
গাইডেড ওয়্যার টাওয়ারের সাথে গাই ওয়্যার সংযোগ করা বাতাসের বিরুদ্ধে টাওয়ারকে কার্যকরভাবে স্থিতিশীল করতে এবং ভূমিকম্পের শক্তি নিশ্চিত করার জন্য একটি সুরক্ষিত, লোড-বহনকারী প্রক্রিয়া জড়িত:
- প্রস্তুতি: স্থায়িত্বের জন্য জিঙ্ক বা পলিমার কোটিং সহ উচ্চ-টান ইস্পাত কেবল (ASTM A475 মেনে) দিয়ে তৈরি গাই ওয়্যার নির্বাচন করুন। নিশ্চিত করুন যে টাওয়ার বডিতে টাওয়ারের ডিজাইনে নির্দিষ্ট করা অনুযায়ী ২০-৩০ মিটার ব্যবধানে পূর্ব-নির্মিত সংযুক্তি পয়েন্ট (যেমন, লগ, বন্ধনী বা ক্রসআর্ম) রয়েছে।
- সংযুক্তি হার্ডওয়্যার ইনস্টলেশন: টাওয়ারের পূর্ব-নির্ধারিত সংযুক্তি পয়েন্টগুলিতে উচ্চ-শক্তির বল্টু (টাওয়ারের গ্যালভানাইজড ইস্পাত কাঠামোর সাথে সামঞ্জস্যপূর্ণ) ব্যবহার করে ভারী-শক্তির গাই ওয়্যার বন্ধনী বা ক্লিভিস মাউন্ট করুন। এই বন্ধনীগুলি টাওয়ার বডির উপর সমানভাবে টান বিতরণ করার জন্য প্রকৌশলী করা হয়েছে।
- ওয়্যার টার্মিনেশন: প্রতিটি গাই ওয়্যারের শেষ প্রান্ত সুরক্ষিত করার জন্য পেশাদার টার্মিনেশন ফিটিংস (যেমন, সোয়েজ স্লিভ, কেবল ক্ল্যাম্প বা থিম্বল) ব্যবহার করুন। সোয়েজ স্লিভগুলি একটি স্থায়ী, উচ্চ-শক্তির সংযোগের জন্য তারের উপর ক্রিম্প করা হয়, যখন কেবল ক্ল্যাম্পগুলি সামঞ্জস্যযোগ্য টেনশনিং সরবরাহ করে।
- সংযোগ ও টেনশনিং: একটি শ্যাকল বা পিন ব্যবহার করে টাওয়ারের বন্ধনীতে গাই ওয়্যারের টার্মিনেটেড প্রান্তটি সংযুক্ত করুন, কোনও আলগা না রেখে একটি সুরক্ষিত ফিট নিশ্চিত করুন। টাওয়ারের উপর পার্শ্বীয় শক্তি ভারসাম্য বজায় রাখার জন্য গুরুত্বপূর্ণ - ডিজাইন স্পেসিফিকেশনে তারের টান সামঞ্জস্য করতে একটি টেনশনিং টুল (যেমন, একটি টার্নবাকল বা কাম-অলং) ব্যবহার করুন।
- যাচাইকরণ: সংযোগটি টাওয়ারের টেপার্ড কাঠামোর সাথে সারিবদ্ধ আছে কিনা এবং তারটি সমানভাবে টানানো হয়েছে কিনা তা পরীক্ষা করুন (অতিরিক্ত টাইট করা এড়িয়ে চলুন, যা টাওয়ার বডিতে চাপ সৃষ্টি করতে পারে)। নিশ্চিত করুন যে হার্ডওয়্যার এবং টার্মিনেশন ফিটিংস ক্ষয়-প্রতিরোধী এবং টাওয়ারের সুরক্ষা মানগুলির সাথে সঙ্গতিপূর্ণ।
গাইডেড ওয়্যার এবং গাইডেড ওয়্যার অ্যাঙ্কর বোল্ট কীভাবে সংযোগ করবেন?
গাইডেড অ্যাঙ্কর বোল্টগুলিতে (গ্রাউন্ড অ্যাঙ্কর) গাই ওয়্যার সংযোগ করা টাওয়ারের স্থিতিশীলতা নিশ্চিত করে, তারের টান মাটিতে স্থানান্তর করার জন্য একটি গুরুত্বপূর্ণ পদক্ষেপ:
- অ্যাঙ্কর প্রস্তুতি: নিশ্চিত করুন যে গ্রাউন্ড অ্যাঙ্কর (ভারী-শক্তির কংক্রিট বা ইস্পাত অ্যাঙ্কর, টান লোডের জন্য ডিজাইন করা) গাই ওয়্যারের সাথে ৪৫-৬০° কোণে মাটিতে সঠিকভাবে ইনস্টল করা হয়েছে। অ্যাঙ্করটি সম্পূর্ণরূপে নিরাময় করা (কংক্রিটের জন্য) এবং পুল-আউট শক্তি প্রতিরোধ করার জন্য নিরাপদে এম্বেড করা আবশ্যক।
- অ্যাঙ্কর বোল্ট এক্সপোজার: নিশ্চিত করুন যে অ্যাঙ্করের উপরের বোল্ট (গাইডেড অ্যাঙ্কর বোল্ট) মাটি থেকে বেরিয়ে আছে এবং সংযোগ হার্ডওয়্যার ধারণ করার জন্য থ্রেড করা আছে। বোল্টটি গাই ওয়্যারের টান প্রতিরোধ করার জন্য উচ্চ-শক্তির ইস্পাত দিয়ে তৈরি করা উচিত।
- ওয়্যার টার্মিনেশন: টাওয়ার সংযোগের জন্য ব্যবহৃত একই উচ্চ-শক্তির ফিটিংস (সোয়েজ স্লিভ, কেবল ক্ল্যাম্প বা থিম্বল) ব্যবহার করে গাই ওয়্যারের মুক্ত প্রান্তটি টার্মিনেট করুন, একটি সুরক্ষিত, লোড-বহনকারী প্রান্ত নিশ্চিত করুন।
- সংযোগ হার্ডওয়্যার অ্যাসেম্বলি: একটি টার্নবাকল (টেনশন সামঞ্জস্যের জন্য) এবং একটি শ্যাকল টার্মিনেটেড গাই ওয়্যারে সংযুক্ত করুন। টার্নবাকলটি একটি বাদাম বা ওয়াশারের মাধ্যমে গাইডেড অ্যাঙ্কর বোল্টের সাথে সংযুক্ত হয়, যা তারের টানের সূক্ষ্ম-টিউনিংয়ের অনুমতি দেয়।
- টেনশনিং ও সিকিউরিং: প্রয়োজনীয় স্পেসিফিকেশনে গাই ওয়্যার টানতে টার্নবাকল ব্যবহার করুন, নিশ্চিত করুন যে এটি অ্যাঙ্করকে টেনে না নিয়ে পার্শ্বীয় শক্তি প্রতিরোধ করে। একবার টানানো হলে, সময়ের সাথে সাথে আলগা হওয়া প্রতিরোধ করার জন্য কটার পিন বা লক নাট দিয়ে টার্নবাকলটি লক করুন।
- চূড়ান্ত পরীক্ষা: সংযোগটি সুরক্ষিত আছে কিনা, অ্যাঙ্করে কোনও নড়াচড়ার লক্ষণ দেখা যাচ্ছে না এবং গাই ওয়্যারটি সঠিক ৪৫-৬০° কোণে সারিবদ্ধ আছে কিনা তা যাচাই করুন। বোল্ট, হার্ডওয়্যার এবং তারের টার্মিনেশনে ক্ষয় পরীক্ষা করুন, IEC 62305 এবং স্থানীয় সুরক্ষা কোডগুলির সাথে সম্মতি নিশ্চিত করুন।
