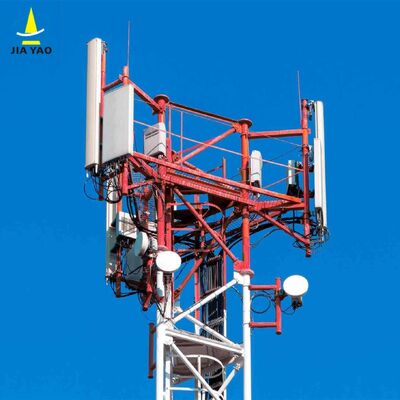

বহুমুখী নকশা ৩ পা বিশিষ্ট টিউবুলার স্টিল টাওয়ার যা অ্যান্টেনা এবং আলো সহায়তাসহ একাধিক অ্যাপ্লিকেশনের জন্য উপযুক্ত

জিয়াওয়া কো, লিমিটেড

আমরা টেলিযোগাযোগ, পর্যবেক্ষণ, পর্যবেক্ষণ এবং নিরাপত্তা অ্যাপ্লিকেশনের জন্য কাস্টমাইজড ইস্পাত টাওয়ার ডিজাইন এবং উত্পাদন বিশেষজ্ঞ।নিচে পণ্যের বিস্তারিত তথ্য দেওয়া হল:

1.key বিস্তারিতঃ:
উৎপত্তিস্থলঃ হেবেই, চীন (মহাদেশ); ব্র্যান্ড নামঃ জাওয়াও বা ওএমআই; মডেল নম্বরঃ টেলিকম টাওয়ার
পৃষ্ঠ চিকিত্সাঃ গরম ডুব গ্যালভানাইজড বা আঁকা।
2প্যাকেজিং এবং ডেলিভারিঃ
প্যাকেজিংয়ের বিবরণঃ গ্রাহকের প্রয়োজনীয়তা অনুযায়ী টেলিযোগাযোগ টাওয়ারটি গ্যালভানাইজড স্ট্র্যাপিং দ্বারা বান্ডিল করা হবে।
ডেলিভারিঃটিয়ানজিন বন্দর থেকে পেমেন্টের পরে 20 দিনের মধ্যে পাঠানো হয়েছে
টাওয়ার সদস্যঃ একটি ইস্পাত টাওয়ার বিভিন্ন বান্ডিল বিভক্ত করা হয়।
বোল্টঃ প্যাকিং উপাদানটি শক্তিশালী নাইলন ব্যাগ বা ইস্পাত ড্রাম।
3. প্রযুক্তিগত তথ্য

তিন পায়ে বাঁধা পাইপ স্টিলের টাওয়ারের শেষ গঠন কি?

একটি তিন-পায়ে নলাকার ইস্পাত টাওয়ারের গ্রিট কাঠামোটি একটি ট্রাসের মতো কাঠামো যা টাওয়ারের তিনটি উল্লম্ব নলাকার পা সংযোগ করে।ছোট ছোট খালি ইস্পাত টিউব গঠিত (প্রধান পা উপাদান সঙ্গে সামঞ্জস্যপূর্ণ)উদাহরণস্বরূপ, seamless/welded steel tubes), এই গ্রিজ সদস্যরা তিনটি পাদের মধ্যে ক্রসক্রস অনুভূমিক এবং তির্যক সংযোগ গঠন করে,টাওয়ারের উচ্চতা জুড়ে একটি ত্রিভুজাকার ওয়েব মত প্যাটার্ন তৈরিএই কাঠামো টাওয়ারের কোপযুক্ত নকশার সাথে একত্রে কাজ করে (বেস এ প্রশস্ত, শীর্ষে সংকীর্ণ) উল্লম্ব লোড (টাওয়ার ওজন, সরঞ্জাম ওজন) এবং পার্শ্বীয় শক্তি (বায়ু,ভূমিকম্প কার্যকলাপ) সমানভাবে তিনটি পা জুড়ে. The tubular lattice not only enhances structural rigidity and stability but also optimizes aerodynamic performance—reducing wind drag by 30% compared to traditional angular steel lattice structures—making the tower highly adaptable to harsh or windy environmentsঅতিরিক্তভাবে, টিউবুলার সদস্যদের ব্যবহার উচ্চ লোড বহন ক্ষমতা বজায় রেখে কাঠামোর হালকা ওজন নিশ্চিত করে।

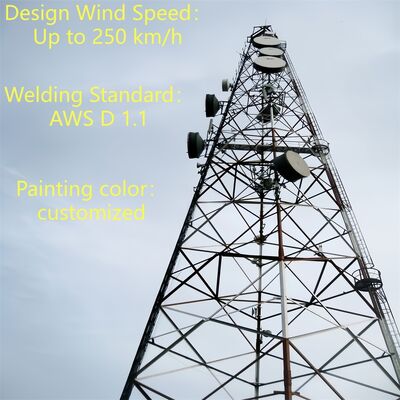

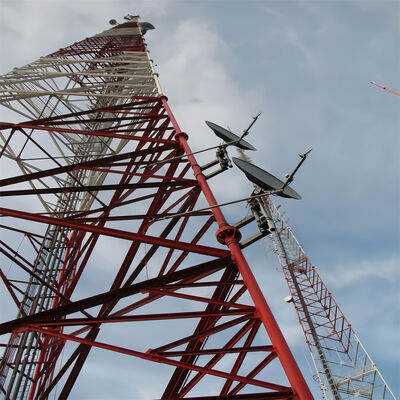

কিভাবে মেগাওয়াট ডিশকে তিন পায়ে ট্যুবুলার স্টিল টাওয়ারে লাগানো যায়?

একটি তিন পায়ে গঠিত নলাকার ইস্পাত টাওয়ারে একটি মাইক্রোওয়েভ (এমডাব্লু) থালা মাউন্ট করা টাওয়ারের কাঠামোগত নকশা এবং শিল্পের মানগুলির সাথে সামঞ্জস্যপূর্ণ একটি নিরাপদ, মানসম্মত প্রক্রিয়া অনুসরণ করেঃ

1. ইনস্টলেশনের আগে যাচাইকরণ: টাওয়ারের লোড বহন ক্ষমতা (টিআইএ-২২২-জি এবং জিবি ৫০০১৭ মান অনুযায়ী) নিশ্চিত করুন যাতে এটি মেগাওয়াট ডিশ, মাউন্ট হার্ডওয়্যার এবং সম্পর্কিত লোডগুলিকে সমর্থন করতে পারে।কাঠামোগত অখণ্ডতার জন্য টাওয়ারের প্রাক-ইনস্টল করা অ্যান্টেনা ব্র্যাকেট (ইন্টিগ্রেটেড আনুষাঙ্গিক) পরীক্ষা করুন.
2. ব্র্যাকেটের প্রস্তুতি: টাওয়ারের ডেডিকেটেড অ্যান্টেনা ব্র্যাকেট (বা টিউবুলার গ্রিডের সাথে সামঞ্জস্যপূর্ণ কাস্টম-নির্মিত ব্র্যাকেট) ব্যবহার করুন এবং গ্রেড 8 ব্যবহার করে টাওয়ারের প্রধান পা বা গ্রিড ট্রাসে তাদের সংযুক্ত করুন।৮টি উচ্চ-শক্তির বোল্ট (আইএসও ৮৯৮). নিশ্চিত করুন যে ব্র্যাকেটগুলি নির্ধারিত পয়েন্ট-টু-পয়েন্ট যোগাযোগের পথের সাথে সারিবদ্ধ এবং নির্দিষ্ট টর্কে টানানো হয়েছে।
3. ডিশ উত্তোলন এবং অবস্থান: মেগাওয়াট ডিশকে লক্ষ্য উচ্চতায় (সাধারণত টাওয়ারের উপরের অংশের কাছে বা একটি রক্ষণাবেক্ষণ প্ল্যাটফর্মের উপর) উত্তোলনের জন্য ক্রেন বা বিশেষায়িত উত্তোলন সরঞ্জাম ব্যবহার করুন।রিসিভিং/ট্রান্সমিটিং এন্ডপয়েন্টের সাথে সারিবদ্ধ করার জন্য থ্রেশহোল্ডের এজিমুট এবং উচ্চতা সামঞ্জস্য করুন, লেজার সমন্বয় সরঞ্জাম ব্যবহার করে যথার্থতার জন্য।
4. সুরক্ষিত বাঁধন: সামঞ্জস্যপূর্ণ হার্ডওয়্যার ব্যবহার করে এমডাব্লু ডিশটি মাউন্ট করা ব্র্যাকেটে সংযুক্ত করুন, একটি শক্ত, ঝাঁকুনি-মুক্ত সংযোগ নিশ্চিত করুন। AWS D1 মেনে চলার জন্য ক্যালিব্রেটেড সরঞ্জামগুলির সাথে বোল্ট টর্কটি পুনরায় পরীক্ষা করুন।1 ওয়েল্ডিং এবং ফিক্সিং স্ট্যান্ডার্ড.
5. ক্যাবল রুটিং: পরিবেশগত ক্ষতির ঝুঁকি এড়াতে টাওয়ারের ইন্টিগ্রেটেড ক্যাবল ম্যানেজমেন্ট সিস্টেমের মাধ্যমে (বা গ্রিড কাঠামোর সুরক্ষিত পথ ধরে) ডিসপ্লে সিগন্যাল এবং পাওয়ার ক্যাবলগুলি রুট করুন।ক্যাবলগুলি সঠিকভাবে বিচ্ছিন্ন এবং সংযোগ পয়েন্টগুলিতে জলরোধী নিশ্চিত করুন.
6. চূড়ান্ত পরিদর্শন: স্থিতিশীলতা নিশ্চিত করার জন্য ডিশ, ক্রেটস এবং সংযোগগুলির একটি চাক্ষুষ চেক পরিচালনা করুন। সারিবদ্ধতা এবং কার্যকারিতা যাচাই করার জন্য সংকেত সংক্রমণ পরীক্ষা করুন। সুরক্ষা প্রোটোকলগুলি মেনে চলুন (যেমন,কর্মীদের জন্য পতন সুরক্ষা) পুরো ইনস্টলেশনে.

তিন পায়ে বাঁধা স্টিলের টাওয়ারের মূল কাঠামো?

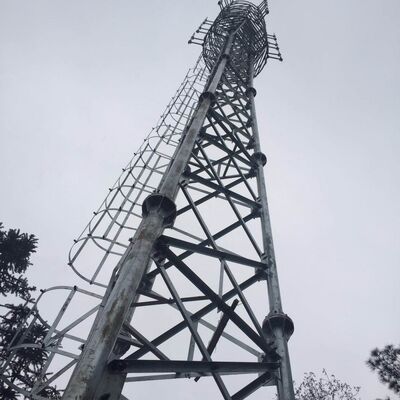

একটি তিন-পায়ে ট্যুবুলার স্টিল টাওয়ারের প্রধান কাঠামোটি একটি স্ব-সমর্থন, ত্রিভুজাকার-ফ্রেমযুক্ত সিস্টেম যা স্থিতিশীলতা, লোড বহন এবং বায়ুসংক্রান্ত দক্ষতার জন্য ডিজাইন করা হয়েছে,তিনটি মূল উপাদান নিয়ে গঠিত:

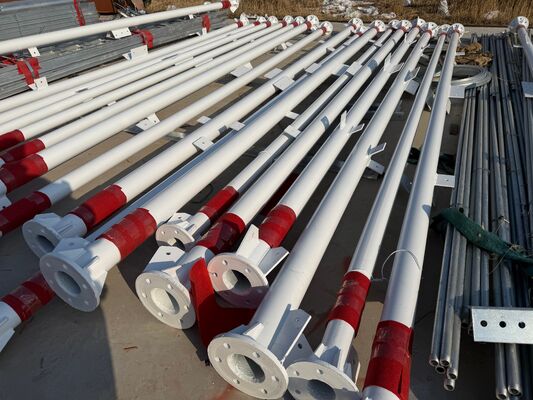

• তিনটি উল্লম্ব টিউবুলার পা: প্রাথমিক লোড বহনকারী উপাদান, seamless বা ঝালাই ইস্পাত টিউব তৈরি (Q345B / ASTM A500 মান পূরণ) একটি ত্রিভুজ কনফিগারেশন মধ্যে সাজানো,এই পা টাওয়ারের মোট ওজন (সরঞ্জাম এবং পরিবেশগত বোঝা সহ) ভিত্তিতে স্থানান্তর করে.
• টিউবুলার ল্যাটিস ট্রাস: ছোট খালি ইস্পাত টিউব যা তিনটি প্রধান পা অনুভূমিক এবং অনুভূমিকভাবে সংযোগ করে। এই ক্রসক্রস ট্রাস সিস্টেম ভার সমানভাবে বিতরণ করে, কাঠামোগত অনমনীয়তা বৃদ্ধি করে,এবং বাতাসের প্রতিরোধ হ্রাস করে, যা টাওয়ারের চরিত্রগত গ্রিড প্যাটার্ন গঠন করে।
• কোপযুক্ত ফ্রেম এবং ফ্ল্যাঞ্জ সংযোগ: শক্তিশালী বাতাস (ঘন্টা প্রতি ২০০ কিলোমিটার) এবং ভূমিকম্পের বিরুদ্ধে প্রতিরোধের জন্য টাওয়ারটি ধীরে ধীরে বেস থেকে শীর্ষে (বিস্তৃত বেস, সংকীর্ণ শীর্ষ) সংকীর্ণ হয়।টাওয়ার সেগমেন্টগুলি উচ্চ-টেনসিল বোল্ট ফ্ল্যাঞ্জের মাধ্যমে একত্রিত হয়, নিরাপদ সমাবেশ নিশ্চিত এবং রক্ষণাবেক্ষণ ঝুঁকি হ্রাস।

এই উপাদানগুলি কাঠামোগত মেরুদণ্ড গঠন করে, ইন্টিগ্রেটেড আনুষাঙ্গিকগুলির সাথে (যেমন, প্ল্যাটফর্ম, সিঁড়ি) মূল কাঠামোর অখণ্ডতা হ্রাস না করে কার্যকরী সমর্থন যুক্ত করে।

প্ল্যাটফর্ম, সিঁড়ি

এ. প্লাটফর্ম

• উদ্দেশ্য: মেগাওয়াট ডিশ, অ্যান্টেনা, সেন্সর বা অন্যান্য সরঞ্জাম ইনস্টল, রক্ষণাবেক্ষণ বা পরিদর্শন করার জন্য একটি স্থিতিশীল উচ্চতর কর্মক্ষেত্র হিসাবে কাজ করে।এটি টাওয়ার অ্যাক্সেসের সময় কর্মীদের জন্য একটি নিরাপদ বিশ্রামের জায়গা প্রদান করে.
• ডিজাইনের বৈশিষ্ট্য: গ্যালভানাইজড ইস্পাত থেকে তৈরি (এএসটিএম এ 123 এর জন্য জারা প্রতিরোধের জন্য) এবং নির্দিষ্ট উচ্চতায় গ্রিড কাঠামোর সাথে একীভূত।শ্রমিকের স্থিতিশীলতার জন্য পতন এবং অ-স্লিপ পৃষ্ঠের প্রতিরোধের জন্য নিরাপত্তা রেলিং দিয়ে সজ্জিত. কর্মী, সরঞ্জাম এবং সরঞ্জামগুলির ওজনকে সমর্থন করার জন্য ডিজাইন করা হয়েছে, টাওয়ারের সামগ্রিক লোড বহন ক্ষমতা অনুসারে। টাওয়ার বিভাগগুলির মধ্যে সহজ চলাচলের জন্য অ্যাক্সেস লিচ অন্তর্ভুক্ত করতে পারে।
• মূল সুবিধা: রক্ষণাবেক্ষণের কাজ সহজতর করার জন্য সরঞ্জাম মাউন্ট পয়েন্টগুলির নিকট কৌশলগতভাবে অবস্থিত, অপারেশনাল দক্ষতা বৃদ্ধি করে।

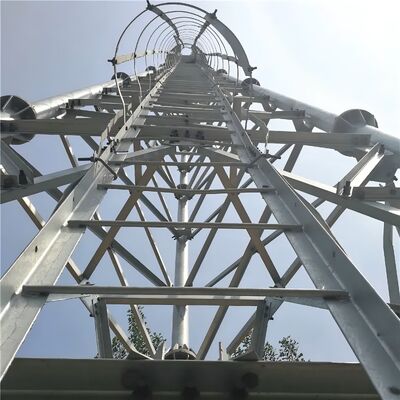

B. সিঁড়ি

• উদ্দেশ্য: একটি বিশেষ সুরক্ষা অ্যাক্সেস সিস্টেম যা কর্মীদের ইনস্টলেশন, পরিদর্শন বা মেরামতের জন্য প্ল্যাটফর্ম, সরঞ্জাম বা উপরের বিভাগে পৌঁছানোর জন্য টাওয়ারে আরোহণ করতে দেয়।
• ডিজাইনের বৈশিষ্ট্য: স্থায়িত্ব এবং জারা প্রতিরোধের জন্য গ্যালভানাইজড স্টিল থেকে নির্মিত, সহজে আরোহণের জন্য সমানভাবে দূরবর্তী স্টেজ (শিল্প নিরাপত্তা মান অনুযায়ী) ।., সুরক্ষা শক্তিবৃত্তির জন্য তারের গাইড) টাওয়ারের "অ্যান্টি-ফাল সিঁড়ি" নকশা নির্দিষ্টকরণের সাথে সামঞ্জস্যপূর্ণ পতনের ঝুঁকি হ্রাস করতে। প্রধান পা বা গ্রিটস ট্র্যাশগুলিতে উল্লম্বভাবে সংযুক্ত,একটি নিরাপদ, স্থিতিশীল পথ।
• সম্মতি: সুরক্ষা বিধিমালা এবং টাওয়ার ডিজাইন স্ট্যান্ডার্ড (যেমন, TIA-222-G, GB 50017) অনুযায়ী ডিজাইন করা হয়েছে, উল্লম্ব অ্যাক্সেসের সময় কর্মীদের সুরক্ষার অগ্রাধিকার দেওয়া হয়েছে।

প্ল্যাটফর্ম এবং সিঁড়ি একসাথে উচ্চ উচ্চতার সরঞ্জামগুলিতে নিরাপদ, দক্ষ অ্যাক্সেস সক্ষম করে টাওয়ারের ব্যবহারযোগ্যতা বাড়ায়,শিল্পের নিরাপত্তা এবং স্থায়িত্বের প্রয়োজনীয়তা মেনে চলার সাথে সাথে চলমান অপারেশন এবং রক্ষণাবেক্ষণকে সমর্থন করা.

আরও তথ্যের জন্য দয়া করে এখানে ক্লিক করুন!!!

গ্রাহক পরিদর্শন

সমাবেশ,গ্যালভানাইজিং স্টিল টাওয়ার টেস্টিং

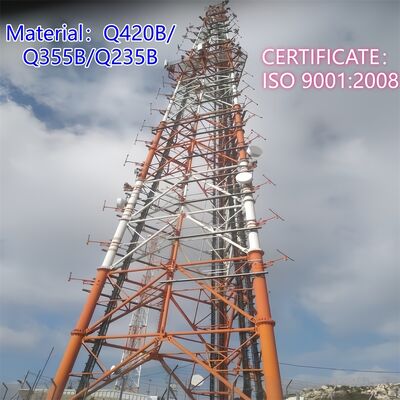

সার্টিফিকেশন

আরও তথ্যের জন্য দয়া করে এখানে ক্লিক করুন!!!

কাস্টমাইজড প্রোডাক্ট টাইপ এবং সুবিধা

স্বনির্ভর টাওয়ার 
স্ব-সমর্থন টাওয়ার সাধারণত 3leg এর 4leg টাওয়ার, এবং তার উপাদান ইস্পাত নল বা কোণ ইস্পাত হয়। সংযোগ হিসাবে, নলাকার টাওয়ার flange দ্বারা সংযুক্ত করা হয়,এবং কোণ ইস্পাত টাওয়ার বাদাম এবং bolts দ্বারা সংযুক্ত করা হয়.
বৈশিষ্ট্যঃ
1বায়ুর চাপের মাত্রা কম, বায়ুর প্রতিরোধ ক্ষমতা বেশি।
2.জমি সংরক্ষণ, সুবিধাজনক অবস্থান.
সুবিধাজনক পরিবহন এবং ইনস্টলেশন।

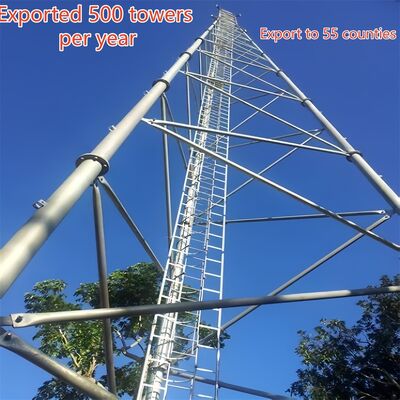

পাইপ স্টিল টাওয়ার
টিউব টাওয়ারটি একটি স্ব-সমর্থনকারী উচ্চ-উচ্চ ইস্পাত কাঠামোকে বোঝায় যা ইস্পাত পাইপ থেকে তৈরি একটি টাওয়ার কলাম এবং ত্রিভুজ আকৃতির একটি টাওয়ার বডি বিভাগের সাথে।এর প্রধান বৈশিষ্ট্য হল যে তিন টিউব টাওয়ার কলাম ইস্পাত পাইপ তৈরি করা হয় এবং টাওয়ার শরীরের বিভাগ একটি ত্রিভুজ আকৃতির হয়, যা কোণীয় ইস্পাতের চেয়ে আলাদা উচ্চ-উচ্চ ইস্পাত কাঠামো।

মোনোপল টাওয়ার 
একক টিউব টাওয়ারকে একক মনিপোল টাওয়ারও বলা হয়, এটি একটি সাধারণভাবে ব্যবহৃত প্রকার, সুন্দর চেহারা সহ, 9 থেকে 18 বর্গ মিটার ছোট এলাকা জুড়ে, ব্যয়-কার্যকর,এবং নির্মাণের সংখ্যাগরিষ্ঠতা দ্বারা গৃহীত হয়. টাওয়ার শরীর আরো যুক্তিসঙ্গত বিভাগ গ্রহণ, যা উচ্চ শক্তি বোল্ট মাধ্যমে সংযুক্ত করা হয়। এটি সহজ ইনস্টলেশনের বৈশিষ্ট্য আছে এবং বিভিন্ন জটিল ক্ষেত্র সাইট অভিযোজিত করতে পারেন।

গাইড টাওয়ার 
গাইড টাওয়ারের একটি নতুন চেহারা রয়েছে এবং এর সবচেয়ে বড় বৈশিষ্ট্যটি ইস্পাত গাইড তারের ব্যবহার করে শক্তিশালী করা হয়। গাইড টাওয়ার একটি সাধারণ যোগাযোগ টাওয়ার যা অর্থনৈতিক এবং ব্যবহারিক।এটি অন্যদের তুলনায় হালকা এবং সস্তাএটি বিস্তৃত ভৌগোলিক অঞ্চলের জন্য খুব উপযুক্ত।

গার্ড টাওয়ার
ওয়াচ টাওয়ার একটি বহুমুখী ভবন যা মূলত আশেপাশের পরিবেশ পর্যবেক্ষণের জন্য ব্যবহৃত হয় এবং একাধিক ক্ষেত্রে গুরুত্বপূর্ণ ভূমিকা পালন করে।এর নকশা প্রাকৃতিক পরিবেশের সাথে সম্প্রীতি এবং ঐক্যের উপর জোর দেয়, এবং স্থাপত্য শৈলীটি সাধারণত আশেপাশের পরিবেশের সাথে সমন্বিত হয়। পর্যবেক্ষণ টাওয়ারগুলি সাধারণত টাওয়ারের দেহ, প্ল্যাটফর্ম, টাওয়ার এবং সিঁড়ি নিয়ে গঠিত হয়,কমপ্যাক্ট এবং টেকসই কাঠামোর সাথে.

ছদ্মবেশযুক্ত গাছের টাওয়ার
ছদ্মবেশযুক্ত ট্রি টাওয়ার এছাড়াও একটি ধরনের কৃত্রিম গাছ Bionic গাছ টাওয়ার, একটি বাস্তব এক মত বেস উপর, প্লাস সূক্ষ্ম নকশা, যখন পর্যটন এলাকায় বাস্তব গাছের মধ্যে স্থাপন করা হয়,পার্ক এবং স্কয়ার, এটা প্রকৃতিরই অংশ হবে।
বৈশিষ্ট্যঃ
1সুন্দর কাঠামো এবং সুন্দর চেহারা।
2. শক্তিশালী কাঠামোগত স্থিতিশীলতা এবং দীর্ঘ কাজ জীবন।
3. ছোট এলাকা এবং বড় অর্থনৈতিক প্রভাব।

আমাদের সেবাসমূহ

JIAYAO CO., LTD. একটি পেশাদার টেলিকম টাওয়ার প্রস্তুতকারক এবং ISO9001 দ্বারা অনুমোদিত। আমরা গ্রাহকদের সর্বাধিক অনুকূলিত সমাধান এবং সেরা যোগাযোগ টাওয়ার সরবরাহ করতে প্রতিশ্রুতিবদ্ধ।অনেক পণ্য মার্কিন যুক্তরাষ্ট্রে রপ্তানি করা হয়েছে, ইউরোপ এবং অন্যান্য ৫৫টি ভিন্ন জেলা।
আমরা নকশা এবং কোণ ইস্পাত টাওয়ার উত্পাদন বিশেষজ্ঞ, নল ইস্পাত টাওয়ার, একচেটিয়া টাওয়ার, পাইন গাছ টাওয়ার, guyed টাওয়ার এবং গার্ড টাওয়ার. আমাদের বিভাগের নকশা, R & D, পরিদর্শন,ল্যাবরেটরিআমাদের কাঁচামাল চীনের বিখ্যাত ইস্পাত কারখানা থেকে আসেঃ এইচবিআইএস গ্রুপ, বাওউ ইস্পাত গ্রুপ, শোগাং গ্রুপ।
​
