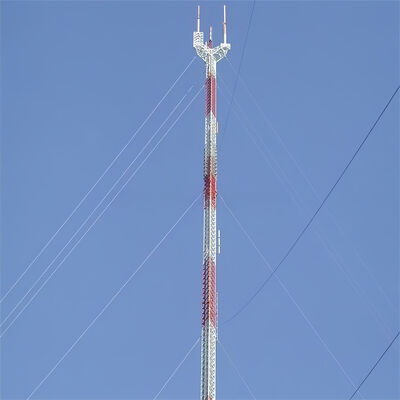

জরুরী যোগাযোগের জন্য 10m-60m হালকা ওজনের পোর্টেবল গায়েডড ওয়্যার টাওয়ার ইভেন্ট অস্থায়ী কভারেজ
1. স্পেসিফিকেশন
| ডিজাইন |
| 1ডিজাইন কোড |
EN 1991-1-4 এবং EN 1993-3-1 |
| কাঠামো ইস্পাত |
| 2. গ্রেড |
হালকা ইস্পাত |
উচ্চ প্রসার্য ইস্পাত |
| GB/T 700:Q235B, Q235C, Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| এএসটিএম এ৩৬ |
এএসটিএম A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. বায়ুর গতি ডিজাইন করুন |
২৫০ কিলোমিটার/ঘন্টা পর্যন্ত |
| 4. অনুমোদিত বিচ্যুতি |
0.5 ~1.0 ডিগ্রি @ অপারেটিং স্পিড |
| 5টেনশন শক্তি (এমপিএ) |
৩৬০ থেকে ৫১০ |
৪৭০-৬৩০ |
| 6প্রবাহ শক্তি (t≤16mm) (Mpa) |
355 |
235 |
| 7. প্রসারিত (%) |
20 |
24 |
| 8. ধাক্কা শক্তি কেভি (জে) |
27 ((20°C) --- Q235B ((S235JR) |
27 ((20°C) --- Q345B ((S355JR) |
| 27 ((0°C) --- Q235C ((S235J0) |
27 ((0°C) --- Q345C ((S355J0) |
| 27 ((-20°C) --- Q235D ((S235J2) |
27 ((-20°C)---Q345D ((S355J2) |
| বোল্ট ও বাদাম |
| 9. গ্রেড |
চতুর্থ শ্রেণি।8, ৬.8, ৮.8 |
| 10যান্ত্রিক বৈশিষ্ট্যগুলির জন্য মান |
| 10.১ বোল্ট |
আইএসও ৮৯৮-১ |
| 10.২ বাদাম |
আইএসও ৮৯৮-২ |
| 10.৩ ওয়াশিং মেশিন |
আইএসও ৬৫০৭-১ |
| 11. মাত্রার মান |
| 11.১ বোল্ট |
DIN7990, DIN931, DIN933 |
| 11.২ বাদাম |
আইএসও ৪০৩২, আইএসও ৪০৩৪ |
| 11.৩ ওয়াশিং মেশিন |
DIN7989, DIN127B, ISO7091 |
| ঢালাই |
| 12পদ্ধতি |
সিও২ স্কিল্ড আর্ক ওয়েল্ডিং & ডুবে থাকা আর্ক ওয়েল্ডিং ((SAW)) |
| 13. স্ট্যান্ডার্ড |
এডাব্লুএস ডি১।1 |
| চিহ্নিতকরণ |
| 14. সদস্যদের চিহ্নিত করার পদ্ধতি |
হাইড্রোলিক প্রেস স্ট্যাম্পিং |
| গ্যালভানাইজিং |
| 15স্টিলের প্রোফাইলগুলির গ্যালভানাইজেশন স্ট্যান্ডার্ড |
আইএসও ১৪৬১ বা এএসটিএম এ ১২৩ |
| 16. বোল্ট এবং বাদামের গ্যালভানাইজেশন স্ট্যান্ডার্ড |
আইএসও ১৪৬১ বা এএসটিএম এ ১৫৩ |
টায়ার বোডেড ওয়্যার টাওয়ারের নাম কি?
একটি গাইডড তারের টাওয়ারের টাওয়ারের দেহ হল কেন্দ্রীয়, পাতলা লোড-বেয়ারিং কাঠামো যা অ্যান্টেনা, সেন্সর বা অন্যান্য সরঞ্জামগুলিকে সমর্থন করে,পার্শ্ব স্থিতিশীলতা জন্য বাহ্যিক লোক তারের উপর নির্ভর করে (স্ব-সমর্থন অনমনীয়তা পরিবর্তে). সাধারণত একটিপাইপ বা গ্রিজ স্টিলের কাঠামো, এটি স্ব-সমর্থিত টাওয়ারের চেয়ে সংকীর্ণ এবং লোড বিতরণ এবং বায়ু প্রতিরোধের অনুকূল করার জন্য একটি কোপযুক্ত নকশা (বেস এ প্রশস্ত, শীর্ষে সংকীর্ণ) বৈশিষ্ট্যযুক্ত।টাওয়ারের দেহটি বহিরাগত পরিবেশে জারা প্রতিরোধের এবং দীর্ঘমেয়াদী স্থায়িত্ব নিশ্চিত করার জন্য গ্যালভানাইজড স্ট্রাকচারাল স্টিল (ASTM A36/S235JR মান পূরণ করে) থেকে তৈরি করা হয়এটি মূল আনুষাঙ্গিক যেমন আরোহণের সিঁড়ি, অ্যান্টেনা মাউন্ট এবং তারের ট্রেগুলির জন্য মাউন্টিং বেস হিসাবে কাজ করে।এবং এর মডুলার ডিজাইন 30 মিটার থেকে 200 মিটার পর্যন্ত উচ্চতা কাস্টমাইজ করার অনুমতি দেয়, সম্প্রচার, টেলিযোগাযোগ বা আবহাওয়া পর্যবেক্ষণের মতো অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।
কিভাবে একটি অ্যান্টেনা guyed তারের টাওয়ার উপর মাউন্ট করবেন?
একটি পাইপযুক্ত তারের টাওয়ারে একটি অ্যান্টেনা মাউন্ট করা টাওয়ারের নকশা এবং শিল্পের মানগুলির সাথে সামঞ্জস্যপূর্ণ একটি কাঠামোগত, সুরক্ষা-সম্মত প্রক্রিয়া অনুসরণ করেঃ
- ইনস্টলেশনের আগে প্রস্তুতি: টাওয়ারের ভার বহন ক্ষমতা যাচাই করুন যাতে এটি অ্যান্টেনার ওজনকে সমর্থন করতে পারে (হার্ডওয়্যার এবং সম্পর্কিত তারগুলি সহ) । জারা, কাঠামোগত ক্ষতির জন্য টাওয়ারের দেহটি পরীক্ষা করুন,অথবা লস সংযোগ, এবং স্থানীয় নিরাপত্তা কোডগুলির সাথে সম্মতি নিশ্চিত করুন (যেমন, বজ্রপাত সুরক্ষার জন্য আইইসি 62305) ।
- অ্যান্টেনা মাউন্ট ইনস্টলেশন: টাওয়ারের শরীরের পূর্ব নির্ধারিত পয়েন্টগুলিতে বিশেষ অ্যান্টেনা মাউন্ট (টাওয়ারের ইন্টিগ্রেটেড আনুষাঙ্গিক) সংযুক্ত করুন।এই মাউন্টগুলি সাধারণত টাওয়ারের গ্যালভানাইজড ইস্পাত কাঠামোর সাথে সামঞ্জস্যপূর্ণ উচ্চ-শক্তির বোল্ট ব্যবহার করে সুরক্ষিত হয়, একটি দৃঢ় সংযোগ নিশ্চিত করে যা বায়ু শক্তি এবং কম্পন সহ্য করে।
- অ্যান্টেনা উত্তোলন ও অবস্থান নির্ধারণ: অ্যান্টেনাটিকে লক্ষ্য উচ্চতায় তুলতে ক্রেন বা বিশেষায়িত উত্তোলন সরঞ্জাম ব্যবহার করুন (অনুকূল সংকেত কভারেজের জন্য কৌশলগতভাবে নির্বাচিত) ।অ্যান্টেনাটি প্রত্যাশিত ট্রান্সমিশন / রিসিভিং দিকের সাথে সারিবদ্ধ করুন, লেজার টুলস বা অ্যালাইনমেন্ট মিটার ব্যবহার করে যথার্থতার জন্য।
- অ্যান্টেনা সুরক্ষিত করা: অ্যান্টেনাটি পূর্ব-ইনস্টল করা মাউন্টগুলিতে সামঞ্জস্যপূর্ণ হার্ডওয়্যার ব্যবহার করে সংযুক্ত করুন, গতি প্রতিরোধের জন্য নির্দিষ্ট টর্কে বোল্টগুলি টানুন। অ্যান্টেনাটি স্তর এবং স্থিতিশীল কিনা তা নিশ্চিত করুন,কোন ঝাঁকুনি নেই যা কর্মক্ষমতা বা কাঠামোগত অখণ্ডতা প্রভাবিত করতে পারে.
- ক্যাবল রুটিং এবং ইন্টিগ্রেশন: পরিবেশগত ক্ষতি থেকে রক্ষা করার জন্য টাওয়ারের ইন্টিগ্রেটেড ক্যাবল ট্রেগুলির মাধ্যমে রুট সিগন্যাল ক্যাবল বা ফিডারগুলি সংযুক্ত করুন। ক্যাবলগুলিকে অ্যান্টেনাতে সংযুক্ত করুন এবং গ্রাউন্ড-ভিত্তিক সরঞ্জামগুলিতে তাদের চালান,সংযোগ পয়েন্টগুলিতে যথাযথ নিরোধক এবং জলরোধী নিশ্চিত করা.
- চূড়ান্ত পরিদর্শন: নিরাপদে ইনস্টলেশন নিশ্চিত করার জন্য অ্যান্টেনা, মাউন্ট এবং তারের একটি চাক্ষুষ পরীক্ষা পরিচালনা করুন। কার্যকারিতা যাচাই করার জন্য অ্যান্টেনার সংকেত সংক্রমণ / গ্রহণ পরীক্ষা করুন।এবং সব নিরাপত্তা প্রোটোকল নিশ্চিত (e(যেমন, শ্রমিকদের জন্য পতন সুরক্ষা) পুরো প্রক্রিয়া জুড়ে অনুসরণ করা হয়।
কি অ্যান্টি ক্লাইম্বিং ডিভাইস guyed তারের টাওয়ার উপর?
একটি গাইডড তারের টাওয়ারের জন্য অ্যান্টি-ক্লাইম্বিং ডিভাইসটি অননুমোদিত অ্যাক্সেস প্রতিরোধ এবং পতনের ঝুঁকি হ্রাস করার জন্য টাওয়ারের দেহে ইনস্টল করা একটি বিশেষ সুরক্ষা উপাদান। সাধারণ নকশাগুলির মধ্যে রয়েছেঃ

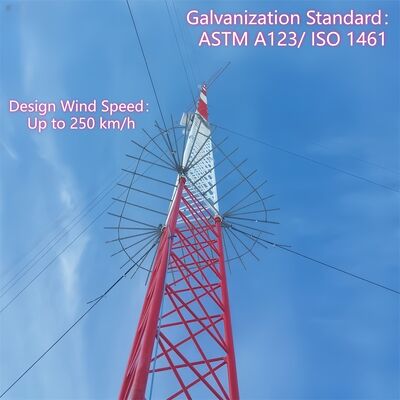

- অ্যান্টি-ক্লাইম্বিং কোলার/স্কার্ট: বৃত্তাকার বা শঙ্কুযুক্ত ইস্পাত বাধা টাওয়ারের বেসের কাছাকাছি (সাধারণত মাটির উপরে ২ ০৩ মিটার) মাঠের উপরে উঠার চেষ্টাকে বাধা দেওয়ার জন্য হাত বা পাথরকে অস্বীকার করে।
- স্পাইকড বা জ্যাঙ্কড ডিসট্রিবিউটর: অবৈধ আরোহণ প্রতিরোধ করার জন্য টাওয়ারের নিম্ন অংশ বা সিঁড়িগুলিতে অ-মারাত্মক, তীক্ষ্ণ ইস্পাত সংযুক্তি।
- লকড অ্যাক্সেস: যদি টাওয়ারটি একটি গ্রাউন্ড-লেভেল অ্যাক্সেস প্যানেল বা সিঁড়ি প্রবেশের পয়েন্ট দিয়ে সজ্জিত থাকে, তবে একটি লক করা গেট শুধুমাত্র প্রত্যয়িত কর্মীদের অ্যাক্সেসকে সীমাবদ্ধ করে।
এই ডিভাইসগুলি বাইরে অবস্থার প্রতিরোধের জন্য জারা-প্রতিরোধী উপকরণ (যেমন, গ্যালভানাইজড ইস্পাত, টাওয়ারের দেহের সাথে মেলে) থেকে নির্মিত হয়।তাদের প্রধান উদ্দেশ্য হল অনিয়মিত বা ইচ্ছাকৃতভাবে অ-প্রশিক্ষিত ব্যক্তিদের দ্বারা আরোহণ রোধ করে নিরাপত্তা বৃদ্ধি করা, স্থানীয় বিল্ডিং নিরাপত্তা কোড এবং টাওয়ার অপারেটরদের জন্য দায়বদ্ধতা হ্রাস।
কিভাবে গাইডড ওয়্যার এবং গাইডড ওয়্যার টাওয়ারকে সংযুক্ত করবেন?

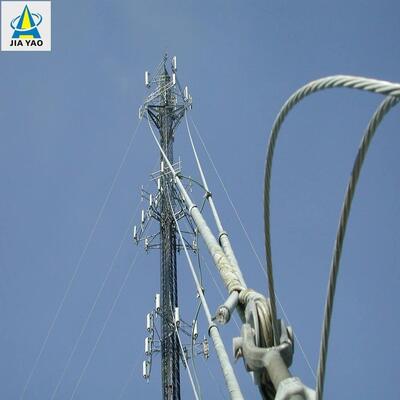

একটি গাইডড তারের টাওয়ারের সাথে তারের তারগুলি সংযুক্ত করার জন্য একটি নিরাপদ, লোড বহনকারী প্রক্রিয়া জড়িত যাতে তারগুলি কার্যকরভাবে বাতাস এবং ভূমিকম্পের শক্তির বিরুদ্ধে টাওয়ারকে স্থিতিশীল করতে পারেঃ
- প্রস্তুতি: স্থায়িত্বের জন্য জিংক বা পলিমার লেপ সহ উচ্চ-টেনসিল স্টিলের তারগুলি (এএসটিএম এ 475 এর সাথে সামঞ্জস্যপূর্ণ) থেকে তৈরি গাই তারগুলি নির্বাচন করুন। টাওয়ারের দেহের প্রাক-নির্মিত সংযুক্তি পয়েন্টগুলি রয়েছে তা নিশ্চিত করুন (যেমন, লগস,ক্রেটসটাওয়ারের নকশায় উল্লিখিত অনুযায়ী 20-30 মিটার ব্যবধানে।
- সংযুক্তি হার্ডওয়্যার ইনস্টলেশন: উচ্চ-শক্তির বোল্ট ব্যবহার করে টাওয়ারের পূর্বনির্ধারিত সংযুক্তি পয়েন্টগুলিতে ভারী-শক্তির লোকের তারের বন্ধনী বা স্প্লিভগুলি মাউন্ট করুন (টাওয়ারের গ্যালভানাইজড স্টিল কাঠামোর সাথে সামঞ্জস্যপূর্ণ) ।এই brackets টাওয়ার শরীর জুড়ে টেনশন সমানভাবে বিতরণ করার জন্য ডিজাইন করা হয়.
- তারের সমাপ্তি: পেশাদারী সমাপ্তি ফিটিং ব্যবহার করুন (যেমন, swage হাতা, ক্যাবল clamps, বা thimbles) প্রতিটি guy তারের শেষ বন্ধ করার জন্য। swage হাতা স্থায়ী জন্য তারের উপর crimped হয়,উচ্চ-শক্তি সংযোগ, যখন ক্যাবল ক্ল্যাম্পগুলি সামঞ্জস্যযোগ্য টেনশন সরবরাহ করে।
- সংযোগ এবং টেনশন: একটি শৃঙ্খলা বা পিন ব্যবহার করে টাওয়ারের ব্র্যাকেটে গাই তারের শেষ প্রান্তটি সংযুক্ত করুন, কোনও স্ল্যাক ছাড়াই একটি নিরাপদ ফিট নিশ্চিত করুন। একটি টেনশন সরঞ্জাম ব্যবহার করুন (যেমন,একটি টার্নবাকল বা আসুন-আলোং) তারের টেনশনটি ডিজাইনের স্পেসিফিকেশনের সাথে সামঞ্জস্য করতে.
- যাচাই: পরীক্ষা করুন যে সংযোগ টাওয়ারের কোপযুক্ত কাঠামোর সাথে সারিবদ্ধ এবং তারের অভিন্নভাবে টেনশনে রয়েছে (অতিরিক্ত টান এড়ানো, যা টাওয়ারের দেহকে চাপিয়ে দিতে পারে) ।নিশ্চিত হার্ডওয়্যার এবং শেষ ফিটিং ক্ষয় প্রতিরোধী এবং টাওয়ারের নিরাপত্তা মান মেনে চলতে হয়.
কিভাবে গায়েডড ওয়্যার এবং গায়েডড অ্যাঙ্কর বোল্ট সংযুক্ত করবেন?
টায়ারের টেনশনকে মাটিতে স্থানান্তর করার জন্য টায়ারের তারগুলিকে টায়ারযুক্ত অ্যাঙ্কর বোল্ট (গ্রাউন্ড অ্যাঙ্কর) এর সাথে সংযুক্ত করা একটি গুরুত্বপূর্ণ পদক্ষেপ, যা টাওয়ারের স্থিতিশীলতা নিশ্চিত করেঃ
- অ্যাঙ্কর প্রস্তুতি: নিশ্চিত করুন যে গ্রাউন্ড অ্যাঙ্কর (ভারী দায়িত্বের কংক্রিট বা ইস্পাত অ্যাঙ্কর, টেনশন লোডের জন্য ডিজাইন করা হয়েছে) 45 ̊60 ° এর কোণে গিয়ার তারের তুলনায় মাটিতে সঠিকভাবে ইনস্টল করা হয়েছে।অ্যাঙ্কর সম্পূর্ণরূপে নিরাময় করা আবশ্যক (কংক্রিট জন্য) এবং টান বাহিনী প্রতিরোধ করতে নিরাপদে এম্বেড করা আবশ্যক.
- অ্যাঙ্কর বোল্ট এক্সপোজার: নিশ্চিত করুন যে অ্যাঙ্কারের ঊর্ধ্বতন বোল্ট (গাইড অ্যাঙ্কার বোল্ট) মাটির উপরে প্রসারিত এবং সংযোগ হার্ডওয়্যারকে সামঞ্জস্য করার জন্য গহ্বরযুক্ত।বোল্ট উচ্চ-শক্তি ইস্পাত থেকে তৈরি করা উচিত guy তারের টেনশন প্রতিরোধ.
- তারের সমাপ্তি: টাওয়ার সংযোগের জন্য ব্যবহার করা একই উচ্চ-শক্তি ফিটিং (স্ওয়াজ আঙ্গুল, তারের clamps, বা thimbles) ব্যবহার করে guy তারের বিনামূল্যে শেষ শেষ, একটি নিরাপদ, লোড বহনকারী শেষ নিশ্চিত।
- সংযোগ হার্ডওয়্যার সমাবেশ: একটি টার্নবাকল (টেনশন সমন্বয় জন্য) এবং একটি শৃঙ্খলা শেষ guy তারের সংযুক্ত করুন। টার্নবাকল একটি বাদাম বা ওয়াশার মাধ্যমে guyed নোঙ্গর বোল্ট সংযোগ করে,তারের টেনশনের সূক্ষ্ম-নিয়ন্ত্রণের অনুমতি দেয়.
- টেনশন এবং সিকিউরিটি: টার্নবাকল ব্যবহার করুন প্রয়োজনীয় স্পেসিফিকেশন থেকে guy তারের টান, এটি নোঙ্গর টান ছাড়া পার্শ্বীয় বাহিনী প্রতিরোধ নিশ্চিত। একবার টান,সময়ের সাথে সাথে loosening প্রতিরোধ করতে cotter পিন বা লক বাদাম সঙ্গে turnbuckle লক.
- চূড়ান্ত পরীক্ষা: নিশ্চিত করুন যে সংযোগ নিরাপদ, নোঙ্গর কোন আন্দোলনের লক্ষণ দেখায়, এবং guy তারের সঠিক 45 ¢ 60 ° কোণে সারিবদ্ধ করা হয়. বোল্ট, হার্ডওয়্যার ক্ষয় জন্য পরিদর্শনএবং তারের সমাপ্তি, আইইসি ৬২৩০৫ এবং স্থানীয় নিরাপত্তা কোডের সাথে সম্মতি নিশ্চিত করে।
আরও তথ্যের জন্য দয়া করে এখানে ক্লিক করুন!!!!!!
3. সহযোগিতা গ্রাহকরা
4সার্টিফিকেশন
5আমাদের সেবা

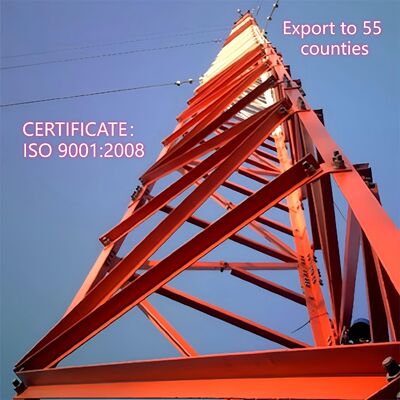

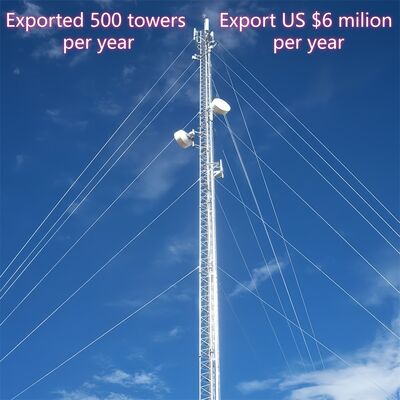

JIAYAO CO., LTD. একটি পেশাদার টেলিকম টাওয়ার প্রস্তুতকারক এবং ISO9001 দ্বারা অনুমোদিত। আমরা গ্রাহকদের সর্বাধিক অনুকূলিত সমাধান এবং সেরা যোগাযোগ টাওয়ার সরবরাহ করতে প্রতিশ্রুতিবদ্ধ।অনেক পণ্য মার্কিন যুক্তরাষ্ট্রে রপ্তানি করা হয়েছে, ইউরোপ এবং অন্যান্য ৫৫টি ভিন্ন জেলা।
