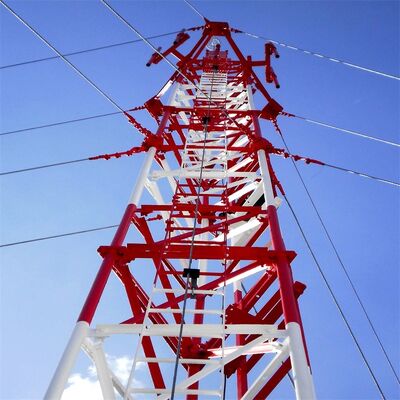

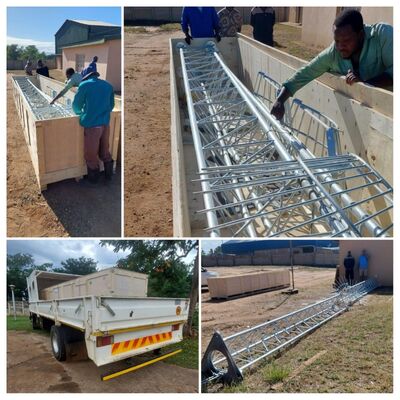

১০মি-৮০মি মেরিন গ্রেড অ্যান্টি-করোশন গাইয়েড ওয়্যার টাওয়ার অফশোর প্ল্যাটফর্ম উপকূলীয় যোগাযোগের জন্য
১. স্পেসিফিকেশন
| ডিজাইন |
| ১. ডিজাইন কোড |
EN 1991-1-4 & EN 1993-3-1 |
| স্ট্রাকচার স্টিল |
| ২. গ্রেড |
মাইন্ড স্টিল |
হাই টেনসাইল স্টিল |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q345B, Q345C,Q3455D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| ৩. ডিজাইন উইন্ড স্পিড |
২৫০ কিমি/ঘন্টা পর্যন্ত |
| ৪. অনুমোদিত বিচ্যুতি |
০.৫ ~১.০ ডিগ্রি @ অপারেশনাল স্পিড |
| ৫. টেনশন শক্তি (Mpa) |
৩৬০~৫১০ |
৪৭০~৬৩০ |
| ৬. ইল্ড শক্তি (t≤১৬মিমি) (Mpa) |
৩৫৫ |
২৩৫ |
| ৭. প্রসারণ (%) |
২০ |
২৪ |
| ৮. ইমপ্যাক্ট শক্তি KV (J) |
২৭(২০°C)---Q235B(S235JR) |
২৭(২০°C)---Q345B(S355JR) |
| ২৭(০°C)---Q235C(S235J0) |
২৭(০°C)---Q345C(S355J0) |
| ২৭(-২০°C)---Q235D(S235J2) |
২৭(-২০°C)---Q345D(S355J2) |
| বোল্টস ও নাটস |
| ৯. গ্রেড |
গ্রেড ৪.৮, ৬.৮, ৮.৮ |
| ১০. যান্ত্রিক বৈশিষ্ট্যের মান |
| ১০.১ বোল্টস |
ISO 898-1 |
| ১০.২ নাটস |
ISO 898-2 |
| ১০.৩ ওয়াশার্স |
ISO 6507-1 |
| ১১. মাত্রার মান |
| ১১.১ বোল্টস |
DIN7990, DIN931, DIN933 |
| ১১.২ নাটস |
ISO4032, ISO4034 |
| ১১.৩ ওয়াশার্স |
DIN7989, DIN127B, ISO7091 |
| ওয়েল্ডিং |
| ১২. পদ্ধতি |
CO2 শিল্ডেড আর্ক ওয়েল্ডিং & সাবমার্জড আর্ক ওয়েল্ডিং(SAW) |
| ১৩. স্ট্যান্ডার্ড |
AWS D1.1 |
| মার্কিং |
| ১৪. সদস্যদের চিহ্নিত করার পদ্ধতি |
হাইড্রোলিক প্রেস স্ট্যাম্পিং |
| গ্যালভানাইজিং |
| ১৫. স্টিল সেকশনের গ্যালভানাইজেশন স্ট্যান্ডার্ড |
ISO 1461 বা ASTM A123 |
| ১৬. বোল্টস এবং নাটসের গ্যালভানাইজেশন স্ট্যান্ডার্ড |
ISO 1461 বা ASTM A153 |

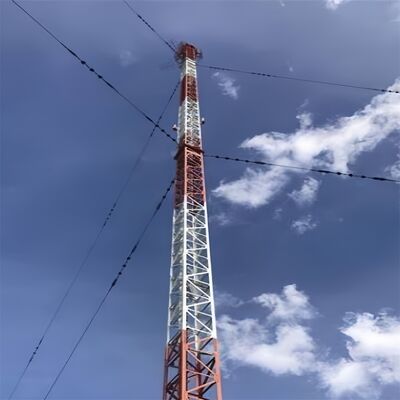

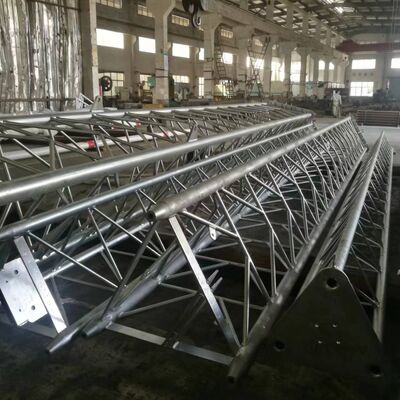

গাইয়েড ওয়্যার টাওয়ারের টাওয়ার বডি কী?
একটি গাইয়েড ওয়্যার টাওয়ারের (গাইয়েড মাস্ট টাওয়ার) টাওয়ার বডি হল কেন্দ্রীয়, সরু লোড-বহনকারী কাঠামো যা অ্যান্টেনা, সেন্সর বা অন্যান্য সরঞ্জাম সমর্থন করে, পার্শ্বীয় স্থিতিশীলতার জন্য বাহ্যিক গাই তারের উপর নির্ভর করে (স্বয়ং-সহায়ক দৃঢ়তার পরিবর্তে)। সাধারণত একটি টিউবুলার বা ল্যাটিস স্টিল ফ্রেমওয়ার্কহিসেবে নির্মিত, এটি স্বয়ং-সহায়ক টাওয়ারের চেয়ে সরু এবং লোড বিতরণ এবং বাতাসের প্রতিরোধ ক্ষমতা অপ্টিমাইজ করার জন্য একটি টেপার্ড ডিজাইন (গোড়ায় প্রশস্ত, শীর্ষে সরু) বৈশিষ্ট্যযুক্ত। টাওয়ার বডি গ্যালভানাইজড স্ট্রাকচারাল স্টিল (ASTM A36/S235JR স্ট্যান্ডার্ড মেনে) থেকে তৈরি করা হয় যাতে ক্ষয় প্রতিরোধ ক্ষমতা এবং বাইরের পরিবেশে দীর্ঘমেয়াদী স্থায়িত্ব নিশ্চিত করা যায়। এটি ক্লাইম্বিং ল্যাডার, অ্যান্টেনা মাউন্ট এবং কেবল ট্রেগুলির মতো মূল আনুষাঙ্গিকগুলির জন্য মাউন্টিং বেস হিসাবে কাজ করে এবং এর মডুলার ডিজাইন সম্প্রচার, টেলিকম বা আবহাওয়া পর্যবেক্ষণের মতো অ্যাপ্লিকেশনগুলির জন্য ৩০ মিটার থেকে ২০০ মিটারের বেশি উচ্চতার কাস্টমাইজেশনের অনুমতি দেয়।
গাইয়েড ওয়্যার টাওয়ারে অ্যান্টেনা কীভাবে মাউন্ট করবেন?
একটি গাইয়েড ওয়্যার টাওয়ারে অ্যান্টেনা মাউন্ট করা একটি কাঠামোগত, নিরাপত্তা-সম্মত প্রক্রিয়া অনুসরণ করে যা টাওয়ারের ডিজাইন এবং শিল্প মানগুলির সাথে সামঞ্জস্যপূর্ণ:
- প্রাক-ইনস্টলেশন প্রস্তুতি: অ্যান্টেনার ওজন (হার্ডওয়্যার এবং সংশ্লিষ্ট কেবল সহ) সমর্থন করার জন্য টাওয়ারের লোড-বহনকারী ক্ষমতা যাচাই করুন। টাওয়ার বডিতে ক্ষয়, কাঠামোগত ক্ষতি বা আলগা সংযোগের জন্য পরিদর্শন করুন এবং স্থানীয় সুরক্ষা কোডগুলির (যেমন, বজ্রপাত সুরক্ষার জন্য IEC 62305) সাথে সম্মতি নিশ্চিত করুন।
- অ্যান্টেনা মাউন্ট ইনস্টলেশন: টাওয়ার বডির পূর্ব-নির্ধারিত পয়েন্টগুলিতে ডেডিকেটেড অ্যান্টেনা মাউন্ট (টাওয়ারের সমন্বিত আনুষাঙ্গিক) সংযুক্ত করুন। এই মাউন্টগুলি সাধারণত টাওয়ারের গ্যালভানাইজড স্টিল কাঠামোর সাথে সামঞ্জস্যপূর্ণ উচ্চ-শক্তির বোল্ট ব্যবহার করে সুরক্ষিত থাকে, যা বাতাসের শক্তি এবং কম্পন প্রতিরোধ করতে পারে এমন একটি দৃঢ় সংযোগ নিশ্চিত করে।
- অ্যান্টেনা উত্তোলন ও স্থাপন: সর্বোত্তম সংকেত কভারেজের জন্য কৌশলগতভাবে নির্বাচিত লক্ষ্য উচ্চতায় অ্যান্টেনা তোলার জন্য ক্রেন বা বিশেষ উত্তোলন সরঞ্জাম ব্যবহার করুন। নির্ভুলতার জন্য লেজার সরঞ্জাম বা অ্যালাইনমেন্ট মিটার ব্যবহার করে অ্যান্টেনাটিকে উদ্দিষ্ট ট্রান্সমিশন/রিসেপশন দিকের সাথে সারিবদ্ধ করুন।
- অ্যান্টেনা সুরক্ষিত করা: সামঞ্জস্যপূর্ণ হার্ডওয়্যার ব্যবহার করে পূর্ব-নির্ধারিত মাউন্টগুলিতে অ্যান্টেনাটি সংযুক্ত করুন, নড়াচড়া প্রতিরোধ করার জন্য নির্দিষ্ট টর্কে বোল্টগুলি শক্ত করুন। নিশ্চিত করুন যে অ্যান্টেনাটি সমতল এবং স্থিতিশীল, কর্মক্ষমতা বা কাঠামোগত অখণ্ডতাকে প্রভাবিত করতে পারে এমন কোনও নড়াচড়া নেই।
- কেবল রাউটিং ও ইন্টিগ্রেশন: পরিবেশগত ক্ষতি থেকে রক্ষা করার জন্য টাওয়ারের সমন্বিত কেবল ট্রেগুলির মাধ্যমে সংকেত কেবল বা ফিডারগুলি রুট করুন। কেবলগুলি অ্যান্টেনার সাথে সংযুক্ত করুন এবং সংযোগ পয়েন্টগুলিতে সঠিক নিরোধক এবং জলরোধী নিশ্চিত করে গ্রাউন্ড-ভিত্তিক সরঞ্জামগুলিতে নামিয়ে আনুন।
- চূড়ান্ত পরিদর্শন: সুরক্ষিত ইনস্টলেশন নিশ্চিত করার জন্য অ্যান্টেনা, মাউন্ট এবং কেবলগুলির একটি ভিজ্যুয়াল চেক পরিচালনা করুন। কার্যকারিতা যাচাই করার জন্য অ্যান্টেনার সংকেত ট্রান্সমিশন/রিসেপশন পরীক্ষা করুন এবং নিশ্চিত করুন যে সমস্ত সুরক্ষা প্রোটোকল (যেমন, কর্মীদের জন্য পতন সুরক্ষা) প্রক্রিয়া জুড়ে অনুসরণ করা হয়েছে।
গাইয়েড ওয়্যার টাওয়ারে অ্যান্টি ক্লাইম্বিং ডিভাইস কী?
একটি গাইয়েড ওয়্যার টাওয়ারের জন্য অ্যান্টি-ক্লাইম্বিং ডিভাইস হল একটি বিশেষ নিরাপত্তা উপাদান যা টাওয়ার বডিতে অননুমোদিত প্রবেশ প্রতিরোধ এবং পতনের ঝুঁকি কমাতে ইনস্টল করা হয়। সাধারণ ডিজাইনগুলির মধ্যে রয়েছে:
- অ্যান্টি-ক্লাইম্ব কলার/স্কার্টস: টাওয়ারের গোড়ার কাছাকাছি (সাধারণত মাটি থেকে ২-৩ মিটার উপরে) মাউন্ট করা বৃত্তাকার বা শঙ্কু আকৃতির ইস্পাত বাধা যা হ্যান্ডহোল্ড বা ফুটহোল্ড অস্বীকার করে আরোহণের প্রচেষ্টা ব্লক করে।
- স্পাইকড বা জ্যাগেড প্রতিরোধক: অননুমোদিত আরোহণকে নিরুৎসাহিত করার জন্য নিম্ন টাওয়ারের অংশ বা সিঁড়িতে নন-লিথাল, সূক্ষ্ম ইস্পাত সংযুক্তি।
- লক করা অ্যাক্সেস: যদি টাওয়ারটি গ্রাউন্ড-লেভেল অ্যাক্সেস প্যানেল বা সিঁড়ি এন্ট্রি পয়েন্ট দিয়ে সজ্জিত থাকে, তবে একটি লক করা গেট শুধুমাত্র প্রত্যয়িত কর্মীদের অ্যাক্সেস সীমাবদ্ধ করে।
এই ডিভাইসগুলি বাইরের অবস্থার প্রতিরোধ করার জন্য ক্ষয়-প্রতিরোধী উপকরণ (যেমন, গ্যালভানাইজড স্টিল, টাওয়ার বডির সাথে মেলে) থেকে তৈরি করা হয়। তাদের প্রাথমিক উদ্দেশ্য হল অনভিজ্ঞ ব্যক্তিদের দ্বারা দুর্ঘটনাজনিত বা ইচ্ছাকৃত আরোহণ প্রতিরোধ করে নিরাপত্তা বৃদ্ধি করা, স্থানীয় বিল্ডিং সুরক্ষা কোড এবং টাওয়ার অপারেটরদের জন্য দায়বদ্ধতা হ্রাস করার সাথে সামঞ্জস্যপূর্ণ।
গাইয়েড ওয়্যার এবং গাইয়েড ওয়্যার টাওয়ার কীভাবে সংযোগ করবেন?
গাইয়েড ওয়্যারগুলিকে একটি গাইয়েড ওয়্যার টাওয়ারের সাথে সংযোগ করা একটি নিরাপদ, লোড-বহনকারী প্রক্রিয়া জড়িত করে যাতে তারগুলি বাতাসের বিরুদ্ধে এবং ভূমিকম্পের বিরুদ্ধে টাওয়ারকে কার্যকরভাবে স্থিতিশীল করতে পারে:
- প্রস্তুতি: স্থায়িত্বের জন্য জিঙ্ক বা পলিমার কোটিং সহ উচ্চ-টেনসাইল স্টিল কেবল (ASTM A475 মেনে) দিয়ে তৈরি গাই তার নির্বাচন করুন। নিশ্চিত করুন যে টাওয়ার বডিতে টাওয়ারের ডিজাইনে নির্দিষ্ট করা ২০-৩০ মিটার ব্যবধানে পূর্ব-নির্মিত সংযুক্তি পয়েন্ট (যেমন, লগ, বন্ধনী, বা ক্রসআর্ম) রয়েছে।
- সংযুক্তি হার্ডওয়্যার ইনস্টলেশন: উচ্চ-শক্তির বোল্ট (টাওয়ারের গ্যালভানাইজড স্টিল কাঠামোর সাথে সামঞ্জস্যপূর্ণ) ব্যবহার করে টাওয়ারের পূর্ব-নির্ধারিত সংযুক্তি পয়েন্টগুলিতে হেভি-ডিউটি গাই ওয়্যার ব্র্যাকেট বা ক্লিভিস মাউন্ট করুন। এই ব্র্যাকেটগুলি টাওয়ার বডির উপর সমানভাবে টান বিতরণ করার জন্য প্রকৌশলী করা হয়েছে।
- তারের সমাপ্তি: প্রতিটি গাই তারের শেষ সুরক্ষিত করার জন্য পেশাদার সমাপ্তি ফিটিংস (যেমন, সোয়েজ স্লিভ, কেবল ক্ল্যাম্প, বা থিম্বল) ব্যবহার করুন। সোয়েজ স্লিভগুলি একটি স্থায়ী, উচ্চ-শক্তির সংযোগের জন্য তারের উপর ক্রিম্প করা হয়, যখন কেবল ক্ল্যাম্পগুলি সামঞ্জস্যযোগ্য টেনশন সরবরাহ করে।
- সংযোগ ও টেনশনিং: একটি শ্যাকল বা পিন ব্যবহার করে সমাপ্ত গাই তারটিকে টাওয়ারের ব্র্যাকেটের সাথে সংযুক্ত করুন, কোনও স্ল্যাক ছাড়াই একটি সুরক্ষিত ফিট নিশ্চিত করুন। টাওয়ারের উপর পার্শ্বীয় শক্তি ভারসাম্য বজায় রাখার জন্য গুরুত্বপূর্ণ - ডিজাইন স্পেসিফিকেশনে তারের টেনশন সামঞ্জস্য করতে একটি টেনশনিং টুল (যেমন, একটি টার্নবাকল বা কাম-এলং) ব্যবহার করুন।
- যাচাইকরণ: সংযোগটি টাওয়ারের টেপার্ড কাঠামোর সাথে সারিবদ্ধ আছে কিনা এবং তারটি সমানভাবে টেনশন করা হয়েছে কিনা তা পরীক্ষা করুন (অতিরিক্ত টেনশন এড়িয়ে চলুন, যা টাওয়ার বডিতে চাপ সৃষ্টি করতে পারে)। নিশ্চিত করুন যে হার্ডওয়্যার এবং সমাপ্তি ফিটিংস ক্ষয়-প্রতিরোধী এবং টাওয়ারের সুরক্ষা মানগুলির সাথে সামঞ্জস্যপূর্ণ।
গাইয়েড ওয়্যার এবং গাইয়েড অ্যাঙ্কর বোল্ট কীভাবে সংযোগ করবেন?
গাইয়েড অ্যাঙ্কর বোল্টগুলিতে (গ্রাউন্ড অ্যাঙ্কর) গাইয়েড ওয়্যার সংযোগ করা টাওয়ারের স্থিতিশীলতা নিশ্চিত করে, তারের টান মাটিতে স্থানান্তর করার জন্য একটি গুরুত্বপূর্ণ পদক্ষেপ:
- অ্যাঙ্কর প্রস্তুতি: নিশ্চিত করুন যে গ্রাউন্ড অ্যাঙ্কর (হেভি-ডিউটি কংক্রিট বা স্টিল অ্যাঙ্কর, টেনশন লোডের জন্য ডিজাইন করা) গাই তারের সাথে ৪৫-৬০° কোণে মাটিতে সঠিকভাবে ইনস্টল করা হয়েছে। অ্যাঙ্করটি সম্পূর্ণরূপে নিরাময় করা (কংক্রিটের জন্য) এবং পুল-আউট শক্তি প্রতিরোধ করার জন্য নিরাপদে এম্বেড করা আবশ্যক।
- অ্যাঙ্কর বোল্ট এক্সপোজার: নিশ্চিত করুন যে অ্যাঙ্করের উপরের বোল্ট (গাইয়েড অ্যাঙ্কর বোল্ট) মাটির উপরে প্রসারিত এবং সংযোগ হার্ডওয়্যার ধারণ করার জন্য থ্রেড করা আছে। বোল্টটি গাই তারের টান প্রতিরোধ করার জন্য উচ্চ-শক্তির ইস্পাত দিয়ে তৈরি করা উচিত।
- তারের সমাপ্তি: টাওয়ার সংযোগের জন্য ব্যবহৃত একই উচ্চ-শক্তির ফিটিংস (সোয়েজ স্লিভ, কেবল ক্ল্যাম্প, বা থিম্বল) ব্যবহার করে গাই তারের মুক্ত প্রান্তটি শেষ করুন, একটি সুরক্ষিত, লোড-বহনকারী প্রান্ত নিশ্চিত করুন।
- সংযোগ হার্ডওয়্যার সমাবেশ: একটি টার্নবাকল (টেনশন সামঞ্জস্যের জন্য) এবং একটি শ্যাকল গাইয়েড তারের সাথে সংযুক্ত করুন। টার্নবাকলটি একটি নাট বা ওয়াশারের মাধ্যমে গাইয়েড অ্যাঙ্কর বোল্টের সাথে সংযুক্ত হয়, যা তারের টেনশন ফাইন-টিউনিংয়ের অনুমতি দেয়।
- টেনশনিং ও সুরক্ষিত করা: প্রয়োজনীয় স্পেসিফিকেশনে গাইয়েড তারটিকে টেনশন করতে টার্নবাকল ব্যবহার করুন, নিশ্চিত করুন যে এটি অ্যাঙ্করকে টেনে না এনে পার্শ্বীয় শক্তি প্রতিরোধ করে। টেনশন করা হয়ে গেলে, সময়ের সাথে সাথে আলগা হওয়া প্রতিরোধ করতে কটার পিন বা লক নাট দিয়ে টার্নবাকলটি লক করুন।
- চূড়ান্ত পরীক্ষা: সংযোগটি সুরক্ষিত আছে কিনা, অ্যাঙ্করে কোনও নড়াচড়ার লক্ষণ দেখা যাচ্ছে না এবং গাইয়েড তারটি সঠিক ৪৫-৬০° কোণে সারিবদ্ধ আছে কিনা তা যাচাই করুন। বোল্ট, হার্ডওয়্যার এবং তারের সমাপ্তিতে ক্ষয় পরীক্ষা করুন, IEC 62305 এবং স্থানীয় সুরক্ষা কোডগুলির সাথে সম্মতি নিশ্চিত করুন।
