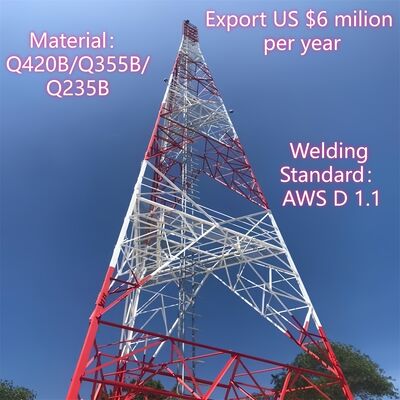

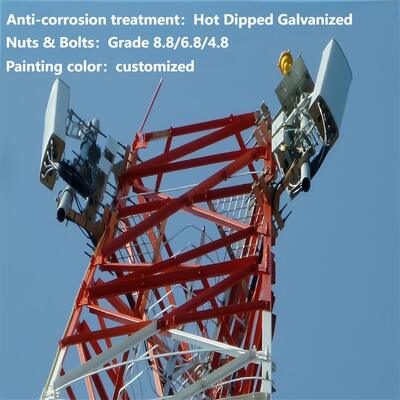

5G এবং ওয়াইফাই ইন্টারনেট সংযোগের জন্য ওয়্যারলেস হট-ডিপ গ্যালভানাইজেশন ৩-লেগ অ্যাঙ্গুলার টাওয়ার
৩ লেগ অ্যাঙ্গুলার স্টিল টাওয়ারযোগাযোগ সরঞ্জাম উত্পাদন, বিশেষ করে ত্রিভুজাকার ওয়্যারলেস যোগাযোগ টাওয়ারের প্রযুক্তিগত ক্ষেত্রের অন্তর্গত, যার মধ্যে টাওয়ার বডি, লাইটনিং রড, টাওয়ার বডি ত্রিভুজাকার টাওয়ার বডি ল্যাপ দ্বারা গঠিত, টাওয়ার বডির টাওয়ার ফুট মাটিতে স্থির করা হয়, লাইটনিং রড টাওয়ার বডির শীর্ষ থেকে প্রসারিত হয়, টাওয়ার বডি সমান ঢাল বা এককালীন পরিবর্তনশীল ঢালের টাওয়ার বডি ল্যাপ, টাওয়ার বডির ক্রস-সেকশন অ্যাঙ্গেল স্টিল, ক্রসবার এনক্লোজার স্ট্রাকচারের সমবাহু ত্রিভুজ, টাওয়ার বডি উপর থেকে নিচে ক্রমানুসারে একাধিক অপারেটিং প্ল্যাটফর্ম দিয়ে সজ্জিত। ইউটিলিটি মডেল একটি ত্রিভুজাকার ওয়্যারলেস যোগাযোগ টাওয়ার প্রকাশ করে যার নিরাপত্তা এবং নির্ভরযোগ্যতা, এবং সহজ কাঠামোর সুবিধা রয়েছে।
পণ্যের বিবরণ
| ডিজাইন |
| ১. ডিজাইন কোড |
ANSI/TIA-222-G/H/F, EN 1991-1-4 & EN 1993-3-1 |
| স্ট্রাকচার স্টিল |
| ২. গ্রেড |
মাইন্ড স্টিল |
হাই টেনসাইল স্টিল |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| ৩. ডিজাইন উইন্ড স্পিড |
২৫০ কিমি/ঘন্টা পর্যন্ত |
| ৪. অনুমোদিত বিচ্যুতি |
০.৫ ~১.০ ডিগ্রি @ অপারেশনাল স্পিড |
| ৫. টেনশন শক্তি (Mpa) |
৩৬০~৫১০ |
৪৭০~৬৩০ |
| ৬. ইল্ড শক্তি (t≤১৬মিমি) (Mpa) |
২৩৫ |
৩৫৫ |
| ৭. প্রসারণ (%) |
২০ |
২৪ |
| ৮. ইমপ্যাক্ট শক্তি KV (J) |
২৭(২০°C)---Q235B(S235JR) |
২৭(২০°C)---Q345B(S355JR) |
| ২৭(০°C)---Q235C(S235J0) |
২৭(০°C)---Q345C(S355J0) |
| ২৭(-২০°C)---Q235D(S235J2) |
২৭(-২০°C)---Q345D(S355J2) |
| বোল্ট ও নাট |
| ৯. গ্রেড |
গ্রেড ৪.৮, ৬.৮, ৮.৮ |
| ১০. যান্ত্রিক বৈশিষ্ট্যের মান |
| ১০.১ বোল্ট |
ISO 898-1 |
| ১০.২ নাট |
ISO 898-2 |
| ১০.৩ ওয়াশার |
ISO 6507-1 |
| ১১. মাত্রার মান |
| ১১.১ বোল্ট |
DIN7990, DIN931, DIN933 |
| ১১.২ নাট |
ISO4032, ISO4034 |
| ১১.৩ ওয়াশার |
DIN7989, DIN127B, ISO7091 |
| ওয়েল্ডিং |
| ১২. পদ্ধতি |
CO2 শিল্ডেড আর্ক ওয়েল্ডিং এবং সাবমার্জড আর্ক ওয়েল্ডিং(SAW) |
| ১৩. মান |
AWS D1.1 |
| গ্যালভানাইজিং |
| ১৪. স্টিল সেকশনের গ্যালভানাইজেশন মান |
ISO 1461 বা ASTM A123 |
| ১৫. বোল্ট এবং নাট এর গ্যালভানাইজেশন মান |
ISO 1461 বা ASTM A153 |

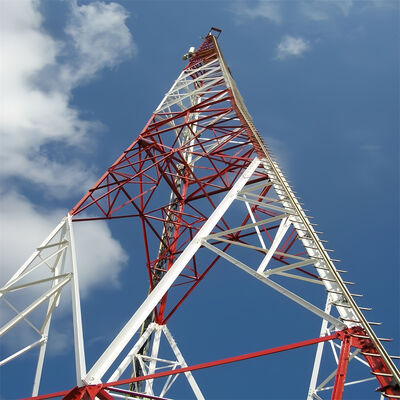

৩ লেগ অ্যাঙ্গুলার স্টিল টাওয়ার বডি কি?
৩-লেগ অ্যাঙ্গুলার স্টিল টাওয়ারের বডি হল টাওয়ারের মূল লোড-বহনকারী কাঠামো, যা একটি ত্রিভুজাকার (পিরামিড-সদৃশ) কনফিগারেশন দ্বারা চিহ্নিত করা হয়। এটি তিনটি উল্লম্ব ইস্পাত পা (বা কলাম) নিয়ে গঠিত যা শীর্ষে সংযুক্ত থাকে, এবং অতিরিক্ত অ্যাঙ্গুলার স্টিল সংযোগকারী সদস্যগুলি উচ্চতা জুড়ে পাগুলিকে সংযুক্ত করে। সাধারণত গ্যালভানাইজড স্টিল সেকশন থেকে তৈরি, বডিটি উল্লম্ব লোড (যেমন, অ্যান্টেনা, সরঞ্জাম এবং টাওয়ারের নিজস্ব ওজন) এবং অনুভূমিক লোড (যেমন, বাতাস, বরফ বা ভূমিকম্পের শক্তি) উভয়ই দক্ষতার সাথে প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে। এর অ্যাঙ্গুলার ডিজাইন এবং ত্রিভুজাকার কাঠামো ব্যতিক্রমী স্থিতিশীলতা প্রদান করে, এমনকি কঠোর পরিবেশগত পরিস্থিতিতেও, যখন গ্যালভানাইজড স্টিল ক্ষয় প্রতিরোধ এবং দীর্ঘমেয়াদী স্থায়িত্ব নিশ্চিত করে। বডিটি যোগাযোগ, বিদ্যুৎ সঞ্চালন, বা নজরদারি সরঞ্জাম মাউন্ট করার জন্য প্রাথমিক সহায়তা কাঠামো হিসাবে কাজ করে।

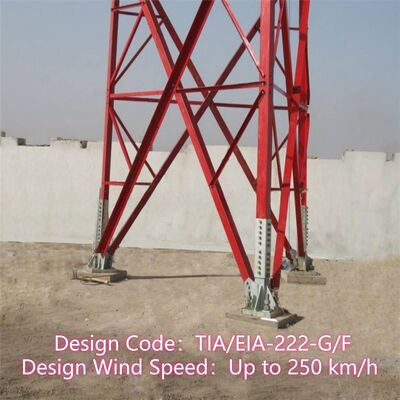

৩ লেগ অ্যাঙ্গুলার স্টিল টাওয়ার ফুট কি?
৩-লেগ অ্যাঙ্গুলার স্টিল টাওয়ারের "ফুট" প্রতিটি উল্লম্ব পায়ের ভিত্তি অংশকে বোঝায়, যা টাওয়ারের ফাউন্ডেশনের সাথে ইন্টারফেস করে। এটি একটি গুরুত্বপূর্ণ উপাদান যা টাওয়ারের সম্পূর্ণ ওজন এবং এর লোড (সরঞ্জাম, বাতাস, ইত্যাদি) অন্তর্নিহিত ফাউন্ডেশনে স্থানান্তর করার জন্য দায়ী, যা কাঠামোটি নিরাপদে মাটিতে নোঙর করা হয়েছে তা নিশ্চিত করে। পাগুলি সাধারণত সংযোগ প্লেট, বোল্ট বা অ্যাঙ্কর পয়েন্ট দিয়ে প্রকৌশল করা হয় যা কংক্রিট বা শক্তিশালী ফাউন্ডেশনের সাথে দৃঢ়ভাবে সংযুক্ত থাকে। উচ্চ-শক্তির গ্যালভানাইজড স্টিল (টাওয়ার বডির সাথে সামঞ্জস্যপূর্ণ) থেকে নির্মিত, পাগুলি শিয়ার, টেনশন এবং কম্প্রেশন শক্তি প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে, যা টাওয়ারকে স্থানান্তরিত বা উল্টে যাওয়া থেকে প্রতিরোধ করে। তাদের নকশা সাইটের ভূতাত্ত্বিক অবস্থার সাথে সামঞ্জস্যপূর্ণ, সর্বোচ্চ স্থিতিশীলতার জন্য ফাউন্ডেশনের সাথে সামঞ্জস্যতা নিশ্চিত করে।

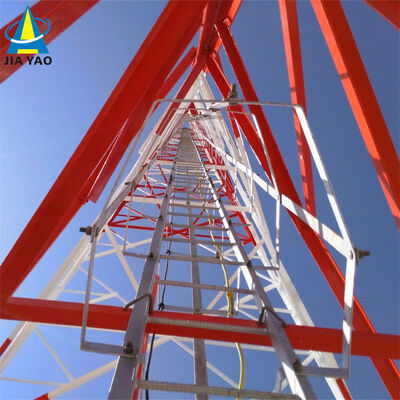

৩ লেগ অ্যাঙ্গুলার স্টিল টাওয়ারের মই এবং কেবল ট্রে কি?
- মই: টাওয়ার বডির সাথে ইনস্টল করা একটি নিরাপত্তা-অ্যাক্সেস উপাদান, যা ইনস্টলেশন, রক্ষণাবেক্ষণ বা পরিদর্শনের জন্য শীর্ষে (বা মধ্যবর্তী প্ল্যাটফর্মে) আরোহণের জন্য শ্রমিকদের জন্য একটি নিরাপদ পথ সরবরাহ করে। মইগুলি সাধারণত ক্ষয় প্রতিরোধ এবং শক্তির জন্য গ্যালভানাইজড স্টিল দিয়ে তৈরি হয়, আরামদায়ক আরোহণের জন্য স্ট্যান্ডার্ড ব্যবধানে রিংগুলি থাকে। শ্রমিকদের পতন থেকে রক্ষা করার জন্য এগুলিতে হ্যান্ড্রেল, ফল-অ্যারেস্ট সিস্টেম বা খাঁচা এনক্লোজারগুলির মতো সুরক্ষা বৈশিষ্ট্য থাকতে পারে।
- কেবল ট্রে: টাওয়ার বডিতে মাউন্ট করা একটি কাঠামোগত চ্যানেল বা ট্রে, যা টাওয়ারের ভিত্তি এবং শীর্ষে থাকা সরঞ্জামের মধ্যে চলমান কেবলগুলি (যেমন, যোগাযোগ কেবল, পাওয়ার কেবল, বা সিগন্যাল তার) সংগঠিত, সমর্থন এবং রক্ষা করার জন্য ডিজাইন করা হয়েছে। কেবল ট্রে কেবলগুলিকে পরিপাটি রাখে, পরিবেশগত কারণগুলি (বাতাস, বৃষ্টি, ইউভি বিকিরণ) থেকে জট বা ক্ষতি প্রতিরোধ করে এবং রক্ষণাবেক্ষণের জন্য সহজ অ্যাক্সেস সহজতর করে। টাওয়ারের অন্যান্য উপাদানগুলির মতো, এগুলিও স্থায়িত্ব এবং টাওয়ারের ক্ষয়-প্রতিরোধী ডিজাইনের সাথে সামঞ্জস্যতা নিশ্চিত করার জন্য প্রায়শই গ্যালভানাইজড স্টিল দিয়ে তৈরি হয়। একসাথে, মই এবং কেবল ট্রে টাওয়ারের কার্যকারিতা বৃদ্ধি করে নিরাপদ অ্যাক্সেস এবং দক্ষ কেবল ব্যবস্থাপনা সক্ষম করে।
কিভাবে ৩ লেগ অ্যাঙ্গুলার স্টিল টাওয়ার ইনস্টল করবেন?
৩-লেগ অ্যাঙ্গুলার স্টিল টাওয়ারের ইনস্টলেশন একটি পদ্ধতিগত, নিরাপত্তা-কেন্দ্রিক প্রক্রিয়া অনুসরণ করে:
- সাইট সার্ভে এবং ফাউন্ডেশন প্রস্তুতি: প্রথমে, সর্বোত্তম অবস্থান নির্ধারণ করতে, ভূতাত্ত্বিক অবস্থা মূল্যায়ন করতে এবং সম্ভাব্য পরিবেশগত বা কাঠামোগত সীমাবদ্ধতাগুলি (যেমন, বাতাসের গতি, ভূমিকম্পের কার্যকলাপ) সনাক্ত করতে একটি বিস্তারিত সাইট সার্ভে পরিচালনা করুন। তারপরে, টাওয়ারের ওজন এবং লোড প্রয়োজনীয়তার জন্য তৈরি একটি শক্তিশালী ফাউন্ডেশন (সাধারণত কংক্রিট বা শক্তিশালী কংক্রিট) নির্মাণ করুন। টাওয়ারের পাগুলিকে সমর্থন করার জন্য ফাউন্ডেশনটি সমতল এবং নিরাপদে মাটিতে নোঙর করা আবশ্যক।
- টাওয়ার কম্পোনেন্ট অ্যাসেম্বলি: সাইটে প্রিফেব্রিকেটেড উপাদানগুলি (ইস্পাত পা, সংযোগকারী সদস্য, মই, কেবল ট্রে) পরিবহন করুন। সাইটে ত্রিভুজাকার টাওয়ার বডি একত্রিত করুন: তিনটি পা সারিবদ্ধ করুন, পিরামিড কাঠামো তৈরি করতে অ্যাঙ্গুলার সংযোগকারী সদস্যগুলি সংযুক্ত করুন এবং অ্যাসেম্বলির সময় মই এবং কেবল ট্রে-এর মতো সহায়ক উপাদানগুলি ইনস্টল করুন।
- টাওয়ার উত্তোলন: অ্যাসেম্বল করা টাওয়ার (বা লম্বা টাওয়ারের জন্য এর অংশগুলি) উল্লম্ব অবস্থানে তোলার জন্য ক্রেন বা বিশেষ উত্তোলন সরঞ্জাম ব্যবহার করুন। ফাউন্ডেশনের অ্যাঙ্কর পয়েন্টগুলির সাথে টাওয়ারের পাগুলি সাবধানে সারিবদ্ধ করুন এবং টাওয়ারটিকে লক করার জন্য বোল্ট বা অ্যাঙ্কর ব্যবহার করে সেগুলি সুরক্ষিত করুন।

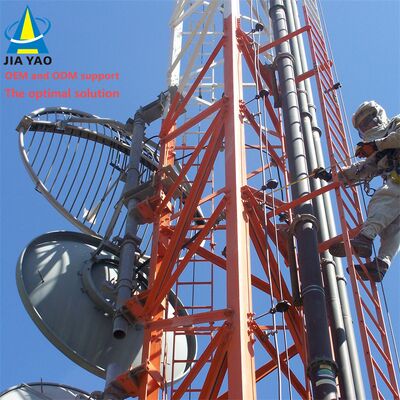

- সরঞ্জাম ইনস্টলেশন: টাওয়ারের শীর্ষ প্ল্যাটফর্ম বা নির্দিষ্ট মাউন্টিং পয়েন্টগুলিতে উদ্দিষ্ট সরঞ্জামগুলি (যেমন, অ্যান্টেনা, মাইক্রোওয়েভ ডিশ, পাওয়ার ট্রান্সমিশন লাইন) মাউন্ট করুন। প্রি-ইনস্টল করা কেবল ট্রে-এর মাধ্যমে কেবলগুলি রুট করুন, সরঞ্জামগুলিকে বেসের সাথে সংযুক্ত করুন।
- গুণমান নিয়ন্ত্রণ এবং নিরাপত্তা পরীক্ষা: টাওয়ারের কাঠামোগত অখণ্ডতা (যেমন, বোল্টের টাইটনেস, উপাদানের অ্যালাইনমেন্ট, ক্ষয় প্রতিরোধ) যাচাই করার জন্য কঠোর গুণমান পরিদর্শন পরিচালনা করুন। শিল্প মানগুলির সাথে সম্মতি নিশ্চিত করার জন্য ইনস্টলেশন জুড়ে সুরক্ষা প্রোটোকলগুলি (যেমন, শ্রমিকদের জন্য পতন সুরক্ষা, সরঞ্জাম লোড পরীক্ষা) প্রয়োগ করুন। চূড়ান্ত পরীক্ষাগুলি নিশ্চিত করে যে টাওয়ারটি স্থিতিশীল, সরঞ্জামগুলি সঠিকভাবে ইনস্টল করা হয়েছে এবং সমস্ত সিস্টেম উদ্দেশ্য অনুযায়ী কাজ করছে।
অ্যাঙ্গুলার স্টিল টাওয়ার টেস্টিং গ্যালভানাইজিং।
অ্যাঙ্গুলার স্টিল টাওয়ারগুলির (যেমন ৩-লেগ অ্যাঙ্গুলার স্টিল টাওয়ার) জন্য গ্যালভানাইজিং একটি গুরুত্বপূর্ণ প্রক্রিয়া, কারণ এটি ক্ষয় প্রতিরোধ ক্ষমতা প্রদান করে এবং বাইরের, কঠোর পরিবেশে (যেমন, বাতাস, বৃষ্টি, আর্দ্রতা এবং শিল্প দূষকের সংস্পর্শে) কাঠামোর পরিষেবা জীবন বাড়ায়। গ্যালভানাইজড কোটিং গুণমানের মান পূরণ করে এবং উদ্দেশ্য অনুযায়ী কাজ করে তা নিশ্চিত করার জন্য, কঠোর পরীক্ষার পদ্ধতির একটি সিরিজ পরিচালিত হয়। নীচে অ্যাঙ্গুলার স্টিল টাওয়ারগুলির জন্য গ্যালভানাইজিং পরীক্ষার একটি বিস্তারিত ওভারভিউ রয়েছে:
১. গ্যালভানাইজিং পরীক্ষার মূল উদ্দেশ্য
পরীক্ষার প্রাথমিক লক্ষ্যগুলি যাচাই করা:
পর্যাপ্ত কোটিং পুরুত্ব (দীর্ঘমেয়াদী ক্ষয় সুরক্ষা নিশ্চিত করার জন্য)।
জিঙ্ক কোটিংয়ের অভিন্নতা এবং আনুগত্য (চিপিং বা ফ্লেকিং প্রতিরোধ করার জন্য)।
ত্রুটি থেকে মুক্তি (যেমন, ফাটল, পিট, খালি দাগ, বা অতিরিক্ত জিঙ্ক বিল্ড-আপ)।
ক্ষয় প্রতিরোধ ক্ষমতা (কোটিং পরিবেশগত অবক্ষয় প্রতিরোধ করতে পারে তা নিশ্চিত করার জন্য)।
২. গ্যালভানাইজড অ্যাঙ্গুলার স্টিল টাওয়ারগুলির জন্য মূল পরীক্ষার পদ্ধতি
পরীক্ষা সাধারণত দুটি পর্যায়ে সঞ্চালিত হয়: ফ্যাক্টরি গ্যালভানাইজিংয়ের পরে (যেমন পা, সংযোগকারী সদস্য, বা মই রিংগুলির মতো পৃথক উপাদানগুলিতে) এবং ইনস্টলেশন-পরবর্তী (একত্রিত টাওয়ারের উপর স্পট-চেক)। সবচেয়ে সাধারণ পদ্ধতিগুলির মধ্যে রয়েছে:
ক. কোটিং পুরুত্ব পরিমাপ
জিঙ্ক কোটিংয়ের পুরুত্ব সরাসরি ক্ষয় প্রতিরোধের উপর প্রভাব ফেলে—খুব পাতলা স্তর অকালে ব্যর্থ হবে, যখন অতিরিক্ত পুরুত্ব ভঙ্গুরতা বা উপাদানগুলির দুর্বল ফিট সৃষ্টি করতে পারে।
পরীক্ষার মান: ASTM A123 (কাঠামোগত ইস্পাতের হট-ডিপ গ্যালভানাইজেশনের জন্য) বা ISO 1461 (লোহা এবং ইস্পাত নিবন্ধগুলির উপর হট-ডিপ গ্যালভানাইজড কোটিংয়ের জন্য) এর মতো আন্তর্জাতিক মানগুলির সাথে সঙ্গতিপূর্ণ।
পরীক্ষার সরঞ্জাম:
ম্যাগনেটিক থিকনেস গেজ: সবচেয়ে বেশি ব্যবহৃত অ-ধ্বংসাত্মক পদ্ধতি। এটি একটি চৌম্বকীয় প্রোব এবং ইস্পাত সাবস্ট্রেটের মধ্যে দূরত্ব পরিমাপ করে, কোটিংয়ের পুরুত্ব গণনা করে। প্রতিটি উপাদানের উপর একাধিক পয়েন্টে (যেমন, প্রতি বর্গ মিটার ৩-৫ স্পট) পরিমাপ নেওয়া হয়, উচ্চ-স্ট্রেস এলাকাগুলিতে (যেমন, লেগ জয়েন্ট, বোল্ট হোল) এবং কোট করা কঠিন অঞ্চলগুলিতে ফোকাস করে।
মাইক্রোমিটার (ধ্বংসাত্মক): যাচাইকরণের জন্য, উপাদানের একটি ছোট অংশ কাটা হতে পারে, এবং কোটিংয়ের পুরুত্ব সরাসরি একটি মাইক্রোমিটার দিয়ে পরিমাপ করা হয় (শুধুমাত্র নমুনা পরীক্ষার জন্য ব্যবহৃত হয়, সমাপ্ত অংশগুলির জন্য নয়)।
গ্রহণযোগ্যতার মানদণ্ড: কাঠামোগত ইস্পাত উপাদানগুলির জন্য সাধারণ ন্যূনতম পুরুত্ব ৮৫-১২০ μm (মাইক্রোমিটার) পর্যন্ত হয়, যা ইস্পাতের পুরুত্ব এবং প্রয়োগের উপর নির্ভর করে (যেমন, উপকূলীয় বা শিল্প এলাকায় টাওয়ারগুলির জন্য মোটা কোটিংয়ের প্রয়োজন হতে পারে)।
খ. আনুগত্য পরীক্ষা (বন্ড শক্তি)
জিঙ্ক কোটিং এবং ইস্পাত সাবস্ট্রেটের মধ্যে একটি শক্তিশালী বন্ধন পরিবহন, ইনস্টলেশন বা যান্ত্রিক চাপের সংস্পর্শে (যেমন, বায়ু-প্ররোচিত কম্পন) সময় ফ্লেকিং প্রতিরোধ করে।
বেন্ড টেস্ট: গ্যালভানাইজড ইস্পাতের একটি নমুনা (যেমন, অ্যাঙ্গুলার স্টিলের একটি অংশ) একটি ম্যান্ড্রেলের (ইস্পাতের পুরুত্বের সাথে মেলে এমন ব্যাস) চারপাশে ১৮০° বাঁকানো হয়। বাঁকানোর পরে, কোটিংটি ফাটল, ফ্লেকিং বা ইস্পাত থেকে বিচ্ছিন্নতার জন্য পরিদর্শন করা হয়। কোনও দৃশ্যমান বিচ্ছিন্নতা গ্রহণযোগ্য নয়।
হ্যামার টেস্ট: একটি ওজনযুক্ত হাতুড়ি (সাধারণত ০.৫-১ কেজি) একাধিক পয়েন্টে কোটিংয়ের উপর দৃঢ়ভাবে আঘাত করা হয়। কোটিংটি চিপ, পিল বা উত্তোলন করা উচিত নয়—শুধুমাত্র ছোটখাটো ইন্ডেন্টেশন (ইস্পাত সাবস্ট্রেট প্রকাশ না করে) অনুমোদিত।
নাইফ টেস্ট: একটি তীক্ষ্ণ, নন-সেরেটেড ছুরি ব্যবহার করে কোটিংয়ে একটি ক্রস-হাচ কাট (গ্রিড প্যাটার্ন) তৈরি করা হয়। কাটের উপর আঠালো টেপ প্রয়োগ করা হয় এবং দ্রুত সরানো হয়; ন্যূনতম কোটিং অপসারণ (যদি থাকে) অনুমোদিত।
গ. চাক্ষুষ এবং পৃষ্ঠের ত্রুটি পরিদর্শন
চাক্ষুষ পরিদর্শন কোটিংয়ের অখণ্ডতাকে আপোস করে এমন স্পষ্ট ত্রুটিগুলি সনাক্ত করে।
পদ্ধতি: খালি চোখে বা একটি ম্যাগনিফাইং গ্লাস (১০x ম্যাগনিফিকেশন) দিয়ে প্রতিটি গ্যালভানাইজড উপাদান (এবং একত্রিত টাওয়ার) পরিদর্শন করুন:
খালি দাগ (প্রকাশিত ইস্পাত), পিট, বা পিনহোল।
ফাটল, ফোস্কা, বা অসম জিঙ্ক বিল্ড-আপ (যেমন, অনুপযুক্ত গ্যালভানাইজিং থেকে "রান" বা "ড্রিপস")।
দূষণ (যেমন, তেল, ময়লা, বা কোটিংয়ের নীচে অক্সাইড স্তর)।
গ্রহণযোগ্যতার মানদণ্ড: কোনও খালি ইস্পাত দৃশ্যমান হওয়া উচিত নয়; ছোট পৃষ্ঠের অনিয়মগুলি (যেমন, ছোট জিঙ্ক নডিউল) গ্রহণযোগ্য যদি সেগুলি উপাদানের ফিট বা কাঠামোগত কর্মক্ষমতাকে প্রভাবিত না করে।
ঘ. ক্ষয় প্রতিরোধ পরীক্ষা
এটি সময়ের সাথে সাথে মরিচা এবং অবক্ষয় প্রতিরোধ করার জন্য কোটিংয়ের ক্ষমতা যাচাই করে।
সল্ট স্প্রে (ফগ) টেস্ট: একটি সাধারণ ত্বরান্বিত ক্ষয় পরীক্ষা (ASTM B117 বা ISO 9227 অনুসারে)। গ্যালভানাইজড নমুনাগুলি একটি চেম্বারে স্থাপন করা হয় যেখানে নিয়ন্ত্রিত তাপমাত্রায় (৩৫°C) ৫% সোডিয়াম ক্লোরাইড (লবণাক্ত জল) এর একটি অবিচ্ছিন্ন কুয়াশা স্প্রে করা হয়। নমুনাগুলি পর্যায়ক্রমে (যেমন, ২৪, ৪৮, ১০০, বা ৫০০ ঘন্টা পরে) লাল মরিচা (ইস্পাত ক্ষয়) বা সাদা মরিচা (জিঙ্ক অক্সিডেশন) এর লক্ষণগুলির জন্য পরিদর্শন করা হয়।
গ্রহণযোগ্যতা: কাঠামোগত টাওয়ারগুলির জন্য, কোটিংটি ন্যূনতম ১০০-৫০০ ঘন্টা (প্রয়োগ পরিবেশের উপর নির্ভর করে) লাল মরিচা প্রতিরোধ করা উচিত। সাদা মরিচা (একটি অস্থায়ী জিঙ্ক অক্সাইড স্তর) স্বাভাবিক এবং ব্যর্থতার ইঙ্গিত দেয় না, তবে এটি অতিরিক্ত ছড়িয়ে পড়া উচিত নয়।
ফিল্ড এক্সপোজার টেস্ট: দীর্ঘমেয়াদী পরীক্ষার মধ্যে টাওয়ারের উদ্দিষ্ট পরিবেশে (যেমন, উপকূলীয়, মরুভূমি, বা শিল্প এলাকা) নমুনা উপাদানগুলি ইনস্টল করা এবং মাস বা বছর ধরে ক্ষয় পর্যবেক্ষণ করা অন্তর্ভুক্ত। এটি বাস্তব-বিশ্বের কর্মক্ষমতা যাচাই করে।
ঙ. রাসায়নিক গঠন বিশ্লেষণ (ঐচ্ছিক)
জিঙ্ক কোটিং বিশুদ্ধতার মান পূরণ করে তা নিশ্চিত করার জন্য, গ্যালভানাইজিং বাথ বা কোটিং নমুনাগুলির রাসায়নিক বিশ্লেষণ করা যেতে পারে।
পরীক্ষার পদ্ধতি: জিঙ্কের পরিমাণ (সাধারণত হট-ডিপ গ্যালভানাইজেশনের জন্য ≥৯৮% বিশুদ্ধ জিঙ্ক) পরিমাপ করতে এবং কোটিংয়ের গুণমান হ্রাস করতে পারে এমন অপদ্রব্য (যেমন, সীসা, লোহা) সনাক্ত করতে অ্যাটমিক অ্যাবসরপশন স্পেকট্রোস্কোপি (AAS) বা এক্স-রে ফ্লুরোসেন্স (XRF)।
৩. পরীক্ষার মান এবং সম্মতি
অ্যাঙ্গুলার স্টিল টাওয়ারগুলির জন্য গ্যালভানাইজিং পরীক্ষা অবশ্যই শিল্পের নির্দিষ্ট মানগুলি মেনে চলতে হবে যাতে ধারাবাহিকতা এবং নির্ভরযোগ্যতা নিশ্চিত করা যায়:
ASTM মান: ASTM A123 (হট-ডিপ গ্যালভানাইজিং), ASTM B117 (সল্ট স্প্রে টেস্ট), ASTM A817 (ট্রান্সমিশন টাওয়ারের জন্য গ্যালভানাইজড স্টিল)।
ISO মান: ISO 1461 (গ্যালভানাইজড কোটিং), ISO 9227 (সল্ট স্প্রে টেস্ট)।
স্থানীয়/শিল্প-নির্দিষ্ট মান: টেলিযোগাযোগ বা বিদ্যুৎ সঞ্চালন টাওয়ারগুলির জন্য, নিয়ন্ত্রক সংস্থাগুলি (যেমন, বিদ্যুৎ অবকাঠামোর জন্য IEEE, টেলিকম টাওয়ারের জন্য ITU) বা প্রকল্পের স্পেসিফিকেশন দ্বারা অতিরিক্ত প্রয়োজনীয়তা নির্ধারণ করা যেতে পারে।
৪. ইনস্টলেশন-পরবর্তী পরীক্ষা
টাওয়ারটি একত্রিত এবং ইনস্টল করার পরে, গ্যালভানাইজড কোটিং পরিবহন, উত্তোলন বা অ্যাসেম্বলির সময় ক্ষতিগ্রস্ত হয়নি তা নিশ্চিত করার জন্য স্পট-চেকগুলি পরিচালিত হয়:
গুরুত্বপূর্ণ জয়েন্টগুলিতে (যেমন, লেগ-টু-ফাউন্ডেশন সংযোগ, মই সংযুক্তি) কোটিংয়ের পুরুত্ব পুনরায় পরিমাপ করুন।
স্ক্র্যাচ, ডেন্ট, বা ঘর্ষণের জন্য পরিদর্শন করুন যা ইস্পাত সাবস্ট্রেট প্রকাশ করতে পারে (ক্ষতি ছোট হলে জিঙ্ক-সমৃদ্ধ পেইন্ট দিয়ে টাচ-আপ করুন)।
বোল্ট হোল এবং সংযোগ পয়েন্টগুলি (উচ্চ-পরিধানের অঞ্চল) পর্যাপ্ত কোটিং পুরুত্ব বজায় রাখে তা যাচাই করুন।
সারসংক্ষেপ
অ্যাঙ্গুলার স্টিল টাওয়ারগুলির জন্য গ্যালভানাইজিং পরীক্ষা একটি ব্যাপক প্রক্রিয়া যা পুরুত্ব, আনুগত্য, পৃষ্ঠের গুণমান এবং ক্ষয় প্রতিরোধের উপর দৃষ্টি নিবদ্ধ করে। কঠোর মান মেনে চলা এবং ফ্যাক্টরি এবং অন-সাইট উভয় পরীক্ষা পরিচালনা করে, জিঙ্ক কোটিংয়ের অখণ্ডতা নিশ্চিত করা হয়, যা টাওয়ারকে কঠোর পরিবেশগত পরিস্থিতি সহ্য করতে এবং টেলিযোগাযোগ, বিদ্যুৎ সঞ্চালন এবং অন্যান্য অবকাঠামো অ্যাপ্লিকেশনগুলিতে দীর্ঘমেয়াদী নির্ভরযোগ্যতা সরবরাহ করতে সক্ষম করে।
আরও তথ্যের জন্য এখানে ক্লিক করুন!!!!!!

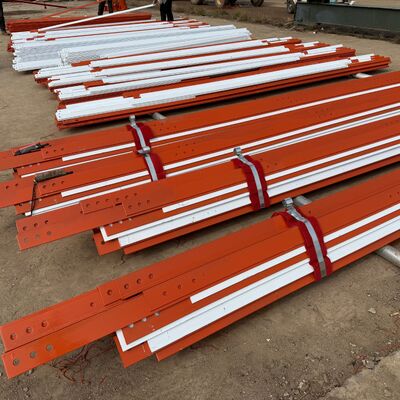

প্যাকেজিং ও শিপিং
