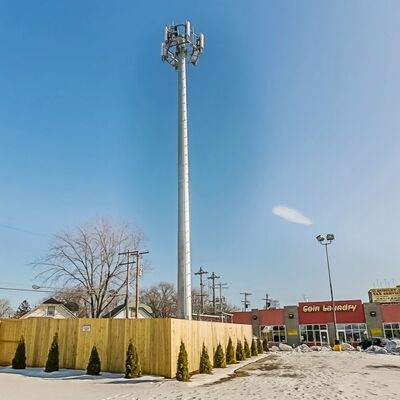

18 26 34M আরবান ল্যান্ডস্কেপ মনোপোল গ্যালভানাইজড স্টিল সেলফ সাপোর্টিং আউটডোর 5G 4G ওয়াইফাই নান্দনিক টেলিকম টাওয়ার
JIAYAO CO.,LTD
পণ্যের বিবরণ
1. মূল বিবরণ:
উৎপত্তিস্থল: হেবেই, চীন (মূল ভূখণ্ড); ব্র্যান্ডের নাম: Jaoyao বা OEM; মডেল নম্বর: টেলিকম টাওয়ার
পৃষ্ঠের চিকিৎসা: হট ডিপ গ্যালভানাইজড বা পেইন্টেড।
2. প্যাকেজিং ও ডেলিভারি:
প্যাকেজিং বিবরণ: টেলিকম টাওয়ার ক্লায়েন্টের প্রয়োজনীয়তা অনুযায়ী গ্যালভানাইজড স্ট্র্যাপিং দ্বারা বান্ডিল করা হবে।
ডেলিভারি: তিয়ানজিন বন্দর থেকে পেমেন্টের 20 দিনের মধ্যে পাঠানো হবে
টাওয়ার সদস্য: একটি ইস্পাত টাওয়ার কয়েকটি বান্ডিলে বিভক্ত।
বল্টু: প্যাকিং উপাদান হল শক্তিশালী নাইলন ব্যাগ বা ইস্পাত ড্রাম।
3. প্রযুক্তিগত ডেটা
| ডিজাইন |
| 1. ডিজাইন কোড |
ANSI/TIA-222-G/H/F, EN 1991-1-4 এবং EN 1993-3-1 |
| কাঠামোগত ইস্পাত |
| 2. গ্রেড |
মৃদু ইস্পাত |
উচ্চ টেনসাইল ইস্পাত |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. ডিজাইন বাতাসের গতি |
250 কিমি/ঘন্টা পর্যন্ত |
| 4. অনুমোদিত বিচ্যুতি |
পরিচালন গতির @ 0.5 ~1.0 ডিগ্রি |
| 5. টেনশন শক্তি (Mpa) |
360~510 |
470~630 |
| 6. ইল্ড শক্তি (t≤16mm) (Mpa) |
355 |
235 |
| 7. প্রসারণ (%) |
20 |
24 |
| 8. ইমপ্যাক্ট শক্তি KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°C)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| বল্টু ও নাট |
| 9. গ্রেড |
গ্রেড 4.8, 6.8, 8.8 |
| 10. যান্ত্রিক বৈশিষ্ট্যের মান |
| 10.1 বল্টু |
ISO 898-1 |
| 10.2 নাট |
ISO 898-2 |
| 10.3 ওয়াশার |
ISO 6507-1 |
| 11. মাত্রার মান |
| 11.1 বল্টু |
DIN7990, DIN931, DIN933 |
| 11.2 নাট |
ISO4032, ISO4034 |
| 11.3 ওয়াশার |
DIN7989, DIN127B, ISO7091 |

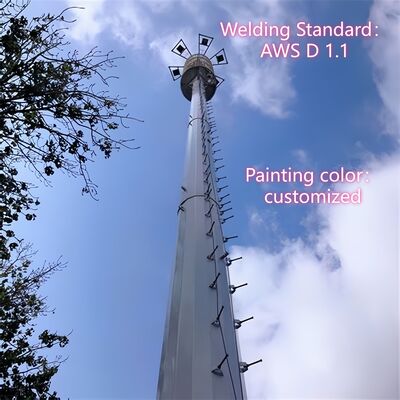

| ওয়েল্ডিং |
| 12. পদ্ধতি |
CO2 শিল্ডেড আর্ক ওয়েল্ডিং এবং সাবমার্জড আর্ক ওয়েল্ডিং (SAW) |
| 13. মান |
AWS D1.1 |
| চিহ্নিতকরণ |
| 14. সদস্যদের চিহ্নিতকরণের পদ্ধতি |
হাইড্রোলিক প্রেস স্ট্যাম্পিং |

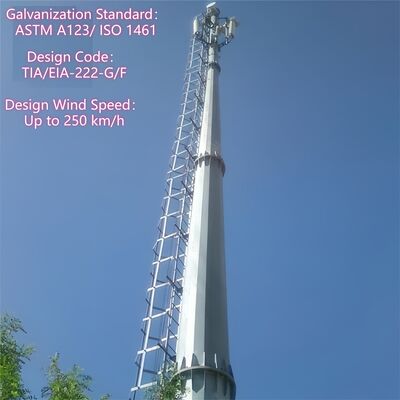

| গ্যালভানাইজিং |
| 15. ইস্পাত অংশের গ্যালভানাইজেশন মান |
ISO 1461 বা ASTM A123 |
| 16. বল্টু ও নাটের গ্যালভানাইজেশন মান |
ISO 1461 বা ASTM A153 |
| পরীক্ষা |
| 17. ফ্যাক্টরি পরীক্ষা |
টেনসাইল পরীক্ষা, উপাদান বিশ্লেষণ, শার্পি পরীক্ষা (ইমপ্যাক্ট পরীক্ষা), কোল্ড বেন্ডিং,
প্রিস পরীক্ষা, হ্যামার পরীক্ষা |
| ক্ষমতা |
| 18. সর্বোচ্চ উৎপাদন ক্ষমতা |
বার্ষিক 50,000 টন |
⇔ মনোপোল টাওয়ারের মূল অংশ কী?
একটি মনোপোল টাওয়ারের মূল অংশ হল একটি একক, স্ব-সহায়ক কঠিন/আধা-কঠিন শ্যাফ্ট যা টাওয়ারের মূল লোড-বহনকারী কাঠামো গঠন করে, যা শহুরে ব্যবহারের জন্য তৈরি। এটি সাধারণত উচ্চ-শক্তির রোল্ড ইস্পাত প্লেট (Q345B/ASTM A500 গ্রেড B) থেকে তৈরি করা হয় এবং একটি নলাকার বা ঢালাই করা বহুভুজাকার আকৃতি (ব্যাস 0.5-2m, টাওয়ারের উচ্চতা অনুসারে স্কেল করা) একটি টেপার্ড ডিজাইন সহ (শীর্ষে সামান্য সরু) বাতাসের লোড প্রতিরোধের অপ্টিমাইজ করার জন্য (180 কিমি/ঘন্টা পর্যন্ত)। এর উচ্চতা 10 মিটার থেকে 60 মিটার পর্যন্ত (5G মাইক্রোস্টেশন বা শহুরে যোগাযোগ হাবের জন্য কাস্টমাইজযোগ্য), এবং এটি মনোপোল টাওয়ারের সমস্ত সহায়ক উপাদানগুলিকে একীভূত করার জন্য মৌলিক কাঠামো হিসাবে কাজ করে।
⇔ মনোপোল টাওয়ারের বটম ফ্ল্যাঞ্জ, মই এবং প্ল্যাটফর্ম কী?
1. বটম ফ্ল্যাঞ্জ: এটি মনোপোল-এর মূল শ্যাফ্টের গোড়ায় ঢালাই করা একটি ভারী-শক্তির ইস্পাত উপাদান, যা টাওয়ার বডি এবং কংক্রিট ফাউন্ডেশনের মধ্যে গুরুত্বপূর্ণ সংযোগ হিসাবে কাজ করে। উচ্চ-শক্তির ইস্পাত (মূল অংশের সাথে মিলে যাওয়া) দিয়ে তৈরি এবং অ্যান্টি-ক্ষয় প্রক্রিয়ার সাথে চিকিত্সা করা হয়, এটি টাওয়ারকে উল্লম্বভাবে সুরক্ষিত করতে এবং সমস্ত কাঠামোগত এবং সরঞ্জামের লোড মাটিতে স্থানান্তর করতে ফাউন্ডেশনের অ্যাঙ্কর বল্টগুলির সাথে সারিবদ্ধ হয়, টাওয়ারের সামগ্রিক স্থিতিশীলতা নিশ্চিত করে।

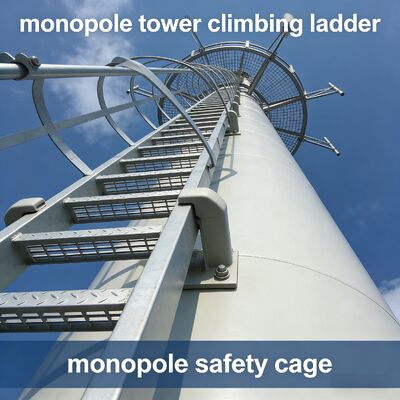

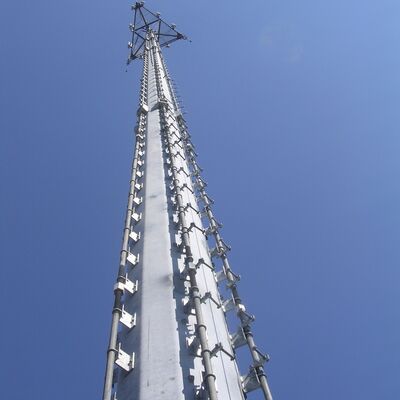

2. মই: এটি মনোপোল-এর মূল শ্যাফ্টে একীভূত একটি বিল্ট-ইন অভ্যন্তরীণ আরোহণের মই, যা ক্ষয়-প্রতিরোধী গ্যালভানাইজড ইস্পাত থেকে তৈরি এবং একটি পেশাদার ফল-অ্যারেস্ট সিস্টেম দিয়ে সজ্জিত। শুধুমাত্র প্রত্যয়িত রক্ষণাবেক্ষণ কর্মীদের জন্য, এটি টাওয়ার পরিদর্শন, সরঞ্জাম স্থাপন এবং মেরামতের জন্য একটি নিরাপদ উল্লম্ব অ্যাক্সেস পথ সরবরাহ করে এবং এর অখণ্ডতা নিয়মিত টাওয়ার রক্ষণাবেক্ষণের একটি মূল ফোকাস।

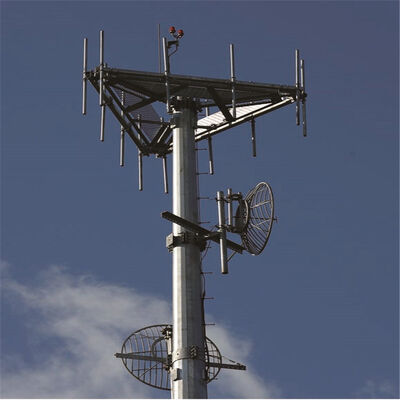

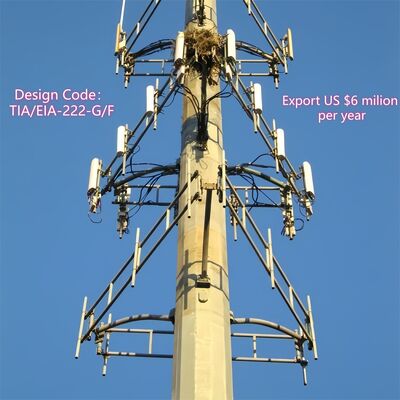

3. প্ল্যাটফর্ম: মনোপোল টাওয়ারটি নির্দিষ্ট উচ্চতায় মূল শ্যাফ্টে লাগানো কমপ্যাক্ট, একীভূত ইস্পাত প্ল্যাটফর্ম (প্রকল্পের প্রয়োজন অনুসারে কাস্টমাইজড) দিয়ে সজ্জিত। স্থায়িত্বের জন্য গ্যালভানাইজড ইস্পাত থেকে তৈরি, এই প্ল্যাটফর্মগুলি টেলিকম সরঞ্জাম (যেমন, 5G অ্যান্টেনা, মাইক্রোওয়েভ ডিভাইস) এবং নজরদারি গিয়ার স্থাপন, রক্ষণাবেক্ষণ এবং পরিদর্শনের জন্য স্থিতিশীল কর্মক্ষেত্র হিসাবে কাজ করে। মনোপোল-এর অতি-কমপ্যাক্ট পদচিহ্নের সাথে মানানসই করার জন্য ডিজাইন করা হয়েছে, তারা টাওয়ারের মসৃণ, অস্পষ্ট শহুরে নকশাকে আপোস না করে অপারেশনাল সুবিধা সর্বাধিক করে তোলে।

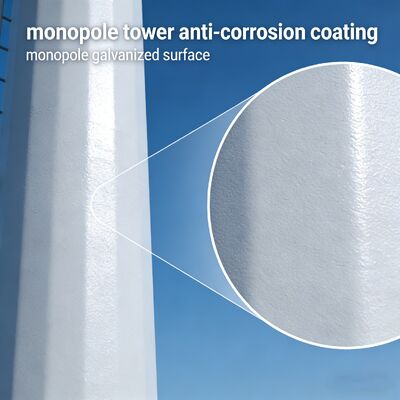

⇔ হট ডিপ গ্যালভানাইজড হওয়ার পর মনোপোল টাওয়ারের মূল অংশ কী?
হট ডিপ গ্যালভানাইজেশনের পরে, মনোপোল টাওয়ারের মূল অংশটি মূল একক নলাকার/বহুভুজাকার ইস্পাত শ্যাফ্ট (উচ্চ-শক্তির রোল্ড ইস্পাত প্লেট Q345B/ASTM A500 গ্রেড B থেকে তৈরি) একটি টেপার্ড ডিজাইন সহ থাকে এবং এর কাঠামোগত আকৃতি, মাত্রা এবং লোড-বহনকারী কর্মক্ষমতা সম্পূর্ণরূপে সংরক্ষিত থাকে। মূল পরিবর্তন হল যে এর সম্পূর্ণ ইস্পাত পৃষ্ঠ ASTM A123 মান অনুসারে একটি অভিন্ন, ঘন জিঙ্ক আবরণ দিয়ে আবৃত। এই গ্যালভানাইজড স্তরটি একটি ক্ষয়-প্রতিরোধী বাধা তৈরি করে যা ইস্পাত সাবস্ট্রেটকে শহুরে দূষক, আর্দ্রতা এবং বাইরের পরিবেশগত ক্ষয় থেকে কার্যকরভাবে রক্ষা করে, মূল অংশের পরিষেবা জীবন 25 বছরের বেশি বাড়িয়ে দেয়। গ্যালভানাইজড মূল অংশটি মূল ইস্পাত শ্যাফ্টের কাঠামোগত দৃঢ়তাও বজায় রাখে, এবং সমস্ত ঢালাই করা জয়েন্টগুলি (AWS D1.1-সম্মত) সমানভাবে গ্যালভানাইজড করা হয় যাতে সামঞ্জস্যপূর্ণ অ্যান্টি-ক্ষয় কর্মক্ষমতা এবং টাওয়ার বডির সামগ্রিক কাঠামোগত অখণ্ডতা নিশ্চিত করা যায়।
