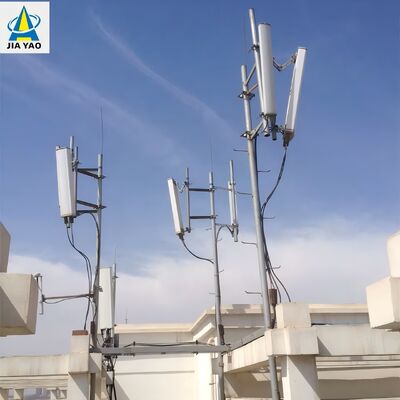

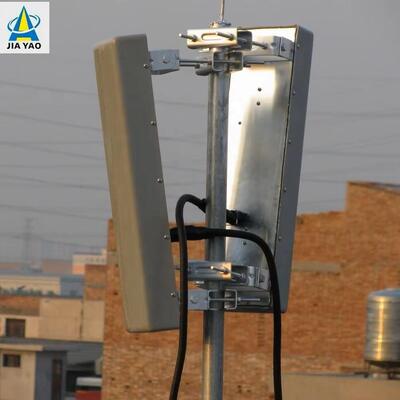

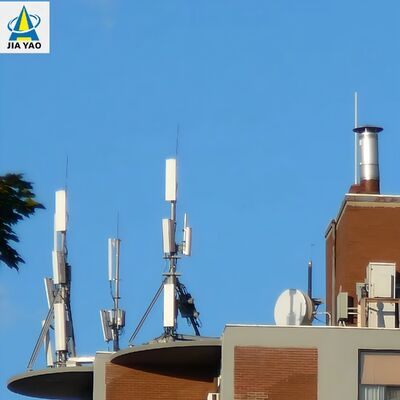

10M 20M মনোপোল লো প্রোফাইল ছোট সেল কমিউনিকেশন টাওয়ার 5G সিগন্যাল বুস্টের জন্য ছাদের মাউন্ট
JIAYAO CO., Ltd
পণ্য বিবরণ
1. মূল বিবরণ:
উৎপত্তি স্থান: হেবেই, চীন (মেইনল্যান্ড); ব্র্যান্ড নাম: Jaoyao বা OEM; মডেল নম্বর: টেলিকম টাওয়ার
সারফেস ট্রিটমেন্ট: হট ডিপ গ্যালভানাইজড বা আঁকা।
2. প্যাকেজিং এবং ডেলিভারি:
প্যাকেজিং বিশদ: টেলিকম টাওয়ার ক্লায়েন্টের প্রয়োজনীয়তা অনুযায়ী গ্যালভানাইজড স্ট্র্যাপিং দ্বারা বান্ডিল করা হবে।
বিতরণ: তিয়ানজিন বন্দর থেকে অর্থপ্রদানের 20 দিনের মধ্যে পাঠানো হয়েছে
টাওয়ার সদস্য: একটি ইস্পাত টাওয়ার বিভিন্ন বান্ডিলে বিভক্ত।
বোল্ট: প্যাকিং উপাদান শক্তিশালী নাইলন ব্যাগ বা ইস্পাত ড্রাম.
3. প্রযুক্তিগত তথ্য
| ডিজাইন |
| 1. ডিজাইন কোড |
ANSI/TIA-222-G/H/F, EN 1991-1-4 এবং EN 1993-3-1 |
| স্ট্রাকচার স্টিল |
| 2. গ্রেড |
হালকা ইস্পাত |
উচ্চ প্রসার্য ইস্পাত |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0, S235J2 |
EN10025: S355JR, S355J0, S355J2 |
| 3. ডিজাইন বাতাসের গতি |
250 কিমি/ঘন্টা পর্যন্ত |
| 4. অনুমোদিত বিচ্যুতি |
0.5 ~ 1.0 ডিগ্রী @ অপারেশনাল গতি |
| 5. উত্তেজনা শক্তি (Mpa) |
360~510 |
470~630 |
| 6. ফলন শক্তি (t≤16mm) (Mpa) |
355 |
235 |
| 7. দীর্ঘতা (%) |
20 |
24 |
| 8. প্রভাব শক্তি KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°সে)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| বোল্ট এবং বাদাম |
| 9. গ্রেড |
গ্রেড 4.8, 6.8, 8.8 |
| 10. যান্ত্রিক বৈশিষ্ট্য জন্য মান |
| 10.1 বোল্ট |
ISO 898-1 |
| 10.2 বাদাম |
ISO 898-2 |
| 10.3 ওয়াশার |
ISO 6507-1 |
| 11. মাত্রার জন্য মানদণ্ড |
| 11.1 বোল্ট |
DIN7990, DIN931, DIN933 |
| 11.2 বাদাম |
ISO4032, ISO4034 |
| 11.3 ওয়াশার |
DIN7989, DIN127B, ISO7091 |
| ঢালাই |
| 12. পদ্ধতি |
CO2 শিল্ডেড আর্ক ওয়েল্ডিং এবং নিমজ্জিত আর্ক ওয়েল্ডিং (SAW) |
| 13. স্ট্যান্ডার্ড |
AWS D1.1 |
| চিহ্নিত করা |
| 14. সদস্যদের চিহ্নিত করার পদ্ধতি |
হাইড্রোলিক প্রেস স্ট্যাম্পিং |
| গ্যালভানাইজিং |
| 15. ইস্পাত বিভাগের গ্যালভানাইজেশন স্ট্যান্ডার্ড |
ISO 1461 বা ASTM A123 |
| 16. বোল্ট এবং বাদামের গ্যালভানাইজেশন স্ট্যান্ডার্ড |
ISO 1461 বা ASTM A153 |
| পরীক্ষা |
| 17. কারখানা পরীক্ষা |
প্রসার্য পরীক্ষা, উপাদান বিশ্লেষণ, শার্পি পরীক্ষা (প্রভাব পরীক্ষা), ঠান্ডা নমন,
প্রিস পরীক্ষা, হাতুড়ি পরীক্ষা |
| ক্ষমতা |
| 18. সর্বোচ্চ উৎপাদন ক্ষমতা |
বার্ষিক 50,000 টন |
⇔ মনোপোল টাওয়ারের মূল অংশ কি?
মনোপোল টাওয়ারের প্রধান অংশ হল একটি একক, স্ব-সমর্থক কঠিন/আধা-সলিড শ্যাফ্ট যা টাওয়ারের মূল লোড-ভারিং কাঠামো গঠন করে, যা শহুরে ব্যবহারের জন্য তৈরি। এটি সাধারণত উচ্চ-শক্তির ঘূর্ণিত স্টিল প্লেট (Q345B/ASTM A500 গ্রেড B) থেকে তৈরি করা হয় এবং এতে একটি নলাকার বা ঢালাই করা বহুভুজ আকৃতি (ব্যাস 0.5-2 মিটার, টাওয়ারের উচ্চতা দ্বারা স্কেল করা) একটি টেপারড ডিজাইন (উপরে কিছুটা সংকীর্ণ) উইন্ডআপ লোড করার জন্য (উপরে কিছুটা সংকীর্ণ) বৈশিষ্ট্যযুক্ত। 180 কিমি/ঘণ্টা)। এর উচ্চতা 10m থেকে 60m পর্যন্ত (5G মাইক্রোস্টেশন বা শহুরে যোগাযোগ কেন্দ্রগুলির জন্য কাস্টমাইজ করা যায়), এবং এটি মনোপোল টাওয়ারের সমস্ত সহায়ক উপাদানগুলিকে একীভূত করার জন্য ভিত্তিমূলক ফ্রেম হিসাবে কাজ করে।
⇔ মনোপোল টাওয়ারের নীচের ফ্ল্যাঞ্জ, মই এবং প্ল্যাটফর্ম কী?
1.Bottom Flange: এটি একটি হেভি-ডিউটি ইস্পাত উপাদান যা মনোপোলের মূল শ্যাফ্টের গোড়ায় ঢালাই করা হয়, যা টাওয়ার বডি এবং কংক্রিট ফাউন্ডেশনের মধ্যে গুরুত্বপূর্ণ সংযোগ হিসেবে কাজ করে। উচ্চ-শক্তির ইস্পাত দিয়ে তৈরি (মূল অংশের সাথে মিলে যায়) এবং ক্ষয়-বিরোধী প্রক্রিয়ার সাথে চিকিত্সা করা হয়, এটি টাওয়ারটিকে উল্লম্বভাবে সুরক্ষিত করতে এবং টাওয়ারের সামগ্রিক স্থিতিশীলতা নিশ্চিত করে পুরো কাঠামোগত এবং সরঞ্জামের লোডগুলিকে মাটিতে স্থানান্তর করতে ফাউন্ডেশনের অ্যাঙ্কর বোল্টের সাথে সারিবদ্ধ করে।
2.মই: এটি একটি অন্তর্নির্মিত অভ্যন্তরীণ আরোহণ মই যা মনোপোলের প্রধান শ্যাফ্টের সাথে একত্রিত, জারা-প্রতিরোধী গ্যালভানাইজড স্টিল থেকে নির্মিত এবং একটি পেশাদার পতন-গ্রেফতার সিস্টেমের সাথে সজ্জিত। একচেটিয়াভাবে প্রত্যয়িত রক্ষণাবেক্ষণ কর্মীদের জন্য, এটি টাওয়ার পরিদর্শন, সরঞ্জাম ইনস্টলেশন এবং মেরামতের জন্য একটি নিরাপদ উল্লম্ব প্রবেশ পথ প্রদান করে এবং এর সততা নিয়মিত টাওয়ার রক্ষণাবেক্ষণের মূল ফোকাস।
3. প্ল্যাটফর্ম: মনোপোল টাওয়ারটি কম্প্যাক্ট, ইন্টিগ্রেটেড স্টিল প্ল্যাটফর্ম (প্রকল্পের প্রয়োজন অনুসারে কাস্টমাইজড) দ্বারা নির্ধারিত উচ্চতায় প্রধান শ্যাফ্টে মাউন্ট করা হয়েছে। স্থায়িত্বের জন্য গ্যালভানাইজড স্টিল থেকে তৈরি, এই প্ল্যাটফর্মগুলি টেলিকম সরঞ্জাম (যেমন, 5G অ্যান্টেনা, মাইক্রোওয়েভ ডিভাইস) এবং নজরদারি গিয়ার ইনস্টল, রক্ষণাবেক্ষণ এবং পরিদর্শনের জন্য স্থিতিশীল ওয়ার্কস্পেস হিসাবে কাজ করে। মনোপোলের আল্ট্রা-কমপ্যাক্ট পদচিহ্নের সাথে মানানসই করার জন্য ডিজাইন করা হয়েছে, তারা টাওয়ারের মসৃণ, নিরবচ্ছিন্ন শহুরে নকশার সাথে আপস না করেই অপারেশনাল সুবিধার সর্বাধিক করে তোলে।
⇔হট ডিপ গ্যালভানাইজডের পরে মনোপোল টাওয়ারের মূল অংশটি কী?
হট ডিপ গ্যালভানাইজেশনের পরে, মনোপোল টাওয়ারের মূল অংশটি রয়ে যায় কোর একক নলাকার/বহুভুজাকার ইস্পাত শ্যাফ্ট (উচ্চ-শক্তির ঘূর্ণায়মান স্টিল প্লেট Q345B/ASTM A500 গ্রেড বি থেকে তৈরি) একটি টেপারড ডিজাইনের সাথে, এবং এর কাঠামোগত আকৃতি, মাত্রা এবং সম্পূর্ণরূপে লোড করা হয়। মূল পরিবর্তন হল এর সম্পূর্ণ ইস্পাত পৃষ্ঠটি ASTM A123 স্ট্যান্ডার্ডের সাথে সম্মতিতে একটি অভিন্ন, ঘন দস্তা আবরণে আবৃত। এই গ্যালভানাইজড স্তরটি একটি জারা-প্রতিরোধী বাধা তৈরি করে যা কার্যকরভাবে ইস্পাত স্তরকে শহুরে দূষণকারী, আর্দ্রতা এবং বহিরঙ্গন পরিবেশগত ক্ষয় থেকে রক্ষা করে, প্রধান দেহের পরিষেবা জীবন 25 বছরেরও বেশি সময় পর্যন্ত প্রসারিত করে। গ্যালভানাইজড মেইন বডি মূল ইস্পাত শ্যাফ্টের কাঠামোগত অনমনীয়তাও বজায় রাখে এবং টাওয়ার বডির সামগ্রিক ক্ষয়-বিরোধী কর্মক্ষমতা এবং সামগ্রিক কাঠামোগত অখণ্ডতা নিশ্চিত করার জন্য সমস্ত ঢালাই জয়েন্টগুলি (AWS D1.1-সঙ্গত) সমানভাবে গ্যালভানাইজ করা হয়।
