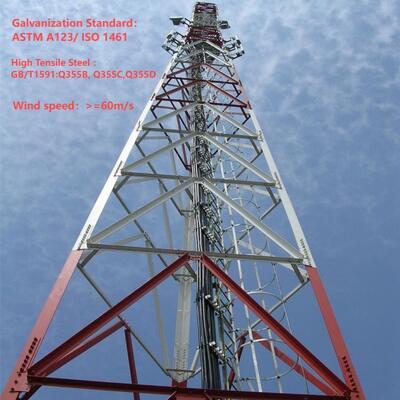

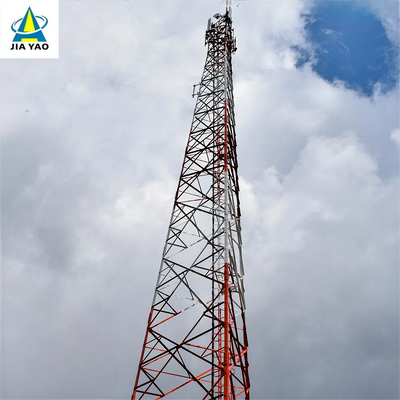

রোড স্টেশন টেলিকমের জন্য 40M 52M 70 মিটার প্রি-ড্রিল্ড হোল 3 লেগড অ্যাঙ্গেল স্টিল টাওয়ার
3 পায়ের কৌণিক ইস্পাত টাওয়ারযোগাযোগ সরঞ্জাম উত্পাদন প্রযুক্তিগত ক্ষেত্রের অন্তর্গত, বিশেষ করে একটি ত্রিভুজাকার ওয়্যারলেস কমিউনিকেশন টাওয়ারের সাথে সম্পর্কিত, টাওয়ার বডি, লাইটনিং রড নিয়ে গঠিত, টাওয়ার বডি ত্রিভুজাকার টাওয়ার বডি ল্যাপ দ্বারা গঠিত, টাওয়ার বডির টাওয়ার ফুট মাটিতে স্থির করা হয়, লাইটনিং রড টাওয়ার বডি টপ থেকে প্রসারিত হয়, টাওয়ার বডি বা টাওয়ারের বডি টাওয়ারের সমান টাইম বা টাওয়ার বডি। ঢাল, টাওয়ার বডি ক্রস-সেকশন হল কোণ ইস্পাত, ক্রসবার ঘের কাঠামোর সমবাহু ত্রিভুজ, টাওয়ার বডিটি উপরে থেকে নীচে পর্যায়ক্রমে অপারেটিং প্ল্যাটফর্মের বহুত্বের সাথে সরবরাহ করা হয়। ইউটিলিটি মডেলটি প্রকাশ করে যে একটি ত্রিভুজাকার ওয়্যারলেস কমিউনিকেশন টাওয়ারের নিরাপত্তা এবং নির্ভরযোগ্যতা এবং সাধারণ কাঠামোর সুবিধা রয়েছে।
পণ্য বিবরণ
| ডিজাইন |
| 1. ডিজাইন কোড |
ANSI/TIA-222-G/H/F, EN 1991-1-4 এবং EN 1993-3-1 |
| স্ট্রাকচার স্টিল |
| 2. গ্রেড |
হালকা ইস্পাত |
উচ্চ প্রসার্য ইস্পাত |
| GB/T 700:Q235B, Q235C,Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| ASTM A36 |
ASTM A572 Gr50 |
| EN10025: S235JR, S235J0, S235J2 |
EN10025: S355JR, S355J0, S355J2 |
| 3. ডিজাইন বাতাসের গতি |
250 কিমি/ঘন্টা পর্যন্ত |
| 4. অনুমোদিত বিচ্যুতি |
0.5 ~ 1.0 ডিগ্রী @ অপারেশনাল গতি |
| 5. উত্তেজনা শক্তি (Mpa) |
360~510 |
470~630 |
| 6. ফলন শক্তি (t≤16mm) (Mpa) |
235 |
355 |
| 7. দীর্ঘতা (%) |
20 |
24 |
| 8. প্রভাব শক্তি KV (J) |
27(20°C)---Q235B(S235JR) |
27(20°C)---Q345B(S355JR) |
| 27(0°C)---Q235C(S235J0) |
27(0°সে)---Q345C(S355J0) |
| 27(-20°C)---Q235D(S235J2) |
27(-20°C)---Q345D(S355J2) |
| বোল্ট এবং বাদাম |
| 9. গ্রেড |
গ্রেড 4.8, 6.8, 8.8 |
| 10. যান্ত্রিক বৈশিষ্ট্য জন্য মান |
| 10.1 বোল্ট |
ISO 898-1 |
| 10.2 বাদাম |
ISO 898-2 |
| 10.3 ওয়াশার |
ISO 6507-1 |
| 11. মাত্রার জন্য মানদণ্ড |
| 11.1 বোল্ট |
DIN7990, DIN931, DIN933 |
| 11.2 বাদাম |
ISO4032, ISO4034 |
| 11.3 ওয়াশার |
DIN7989, DIN127B, ISO7091 |
| ঢালাই |
| 12. পদ্ধতি |
CO2 শিল্ডেড আর্ক ওয়েল্ডিং এবং নিমজ্জিত আর্ক ওয়েল্ডিং (SAW) |
| 13. স্ট্যান্ডার্ড |
AWS D1.1 |
| গ্যালভানাইজিং |
| 14. ইস্পাত বিভাগের গ্যালভানাইজেশন স্ট্যান্ডার্ড |
ISO 1461 বা ASTM A123 |
| 15. বোল্ট এবং বাদামের গ্যালভানাইজেশন স্ট্যান্ডার্ড |
ISO 1461 বা ASTM A153 |
3 পায়ের কৌণিক ইস্পাত টাওয়ার বডি কি?
একটি 3-পায়ে কৌণিক ইস্পাত টাওয়ারের বডি হল টাওয়ারের মূল লোড-ভারিং স্ট্রাকচার, একটি ত্রিভুজাকার কনফিগারেশন দ্বারা চিহ্নিত করা হয়। এটিতে তিনটি উল্লম্ব ইস্পাতের পা (বা কলাম) রয়েছে যা উপরের অংশে সংযুক্ত, অতিরিক্ত কৌণিক ইস্পাত সংযোগকারী সদস্যরা পুরো উচ্চতা জুড়ে পা সংযুক্ত করে। সাধারণত গ্যালভানাইজড স্টিলের অংশ থেকে গড়া, বডিটি উল্লম্ব লোড (যেমন, অ্যান্টেনার ওজন, সরঞ্জাম এবং টাওয়ার নিজেই) এবং অনুভূমিক লোড (যেমন, বাতাস, তুষার বা ভূমিকম্পের শক্তি) উভয়কেই দক্ষতার সাথে প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে। এর কৌণিক নকশা এবং ত্রিভুজাকার কাঠামো ব্যতিক্রমী স্থিতিশীলতা প্রদান করে, এমনকি কঠোর পরিবেশগত পরিস্থিতিতেও, যখন গ্যালভানাইজড ইস্পাত জারা প্রতিরোধ এবং দীর্ঘমেয়াদী স্থায়িত্ব নিশ্চিত করে। শরীর মাউন্ট যোগাযোগ, পাওয়ার ট্রান্সমিশন, বা নজরদারি সরঞ্জামের জন্য প্রাথমিক সমর্থন কাঠামো হিসাবে কাজ করে।
3 পায়ের কৌণিক ইস্পাত টাওয়ার ফুট কি?
একটি 3-পায়ের কৌণিক ইস্পাত টাওয়ারের "পা" প্রতিটি উল্লম্ব পায়ের ভিত্তি অংশকে বোঝায়, যা টাওয়ারের ভিত্তির সাথে ইন্টারফেস করে। এটি একটি গুরুত্বপূর্ণ উপাদান যা টাওয়ারের সম্পূর্ণ ওজন এবং এর লোড (সরঞ্জাম, বায়ু, ইত্যাদি) অন্তর্নিহিত ভিত্তিতে স্থানান্তর করার জন্য দায়ী, কাঠামোটি নিরাপদে মাটিতে নোঙ্গর করা নিশ্চিত করে। পায়ে সাধারণত কানেকশন প্লেট, বোল্ট বা অ্যাঙ্কর পয়েন্ট দিয়ে তৈরি করা হয় যা কংক্রিট বা চাঙ্গা ফাউন্ডেশনের সাথে দৃঢ়ভাবে সংযুক্ত থাকে। উচ্চ-শক্তির গ্যালভানাইজড ইস্পাত (টাওয়ারের বডির সাথে সামঞ্জস্যপূর্ণ) থেকে নির্মিত, পাগুলি শিয়ার, টান এবং সংকোচন শক্তিকে প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে, টাওয়ারটিকে স্থানান্তরিত বা টপকে যাওয়া থেকে বাধা দেয়। তাদের ডিজাইন সাইটের ভূতাত্ত্বিক অবস্থার সাথে মানানসই, সর্বোচ্চ স্থিতিশীলতার জন্য ভিত্তির সাথে সামঞ্জস্যতা নিশ্চিত করে।
3 পায়ের কৌণিক ইস্পাত টাওয়ারের মই এবং তারের ট্রে কী?

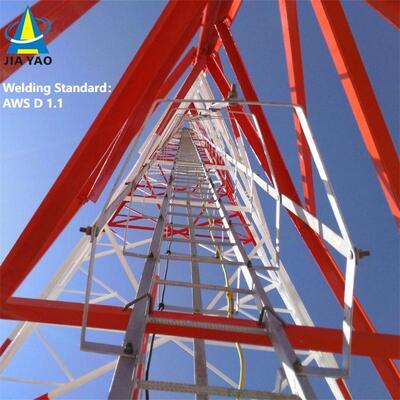

- মই: টাওয়ার বডি বরাবর একটি নিরাপত্তা-অ্যাক্সেস উপাদান ইনস্টল করা, কর্মীদের ইনস্টলেশন, রক্ষণাবেক্ষণ বা পরিদর্শনের জন্য শীর্ষে (বা মধ্যবর্তী প্ল্যাটফর্মে) আরোহণের জন্য একটি নিরাপদ পথ প্রদান করে। জারা প্রতিরোধ এবং শক্তির জন্য সিঁড়ি সাধারণত গ্যালভানাইজড স্টিলের তৈরি হয়, আরামদায়ক আরোহণের জন্য স্ট্যান্ডার্ড ব্যবধানে দন্ডগুলি থাকে। তাদের মধ্যে নিরাপত্তা বৈশিষ্ট্যগুলি অন্তর্ভুক্ত থাকতে পারে যেমন হ্যান্ড্রাইল, ফল-অ্যারেস্ট সিস্টেম, বা কর্মীদের পতন থেকে রক্ষা করার জন্য খাঁচা ঘেরা।
- তারের ট্রে: টাওয়ারের বডিতে মাউন্ট করা একটি কাঠামোগত চ্যানেল বা ট্রে, টাওয়ারের বেস এবং উপরের সরঞ্জামগুলির মধ্যে চলে এমন তারগুলি (যেমন, যোগাযোগের তার, পাওয়ার তার, বা সিগন্যাল তারগুলি) সংগঠিত, সমর্থন এবং সুরক্ষার জন্য ডিজাইন করা হয়েছে৷ তারের ট্রে তারগুলিকে ঝরঝরে রাখে, পরিবেশগত কারণগুলি (বাতাস, বৃষ্টি, অতিবেগুনী বিকিরণ) থেকে জট বা ক্ষতি প্রতিরোধ করে এবং রক্ষণাবেক্ষণের জন্য সহজে প্রবেশের সুবিধা দেয়। টাওয়ারের অন্যান্য উপাদানগুলির মতো, তারা প্রায়শই টাওয়ারের জারা-প্রতিরোধী নকশার সাথে স্থায়িত্ব এবং সামঞ্জস্য নিশ্চিত করতে গ্যালভানাইজড স্টিলের তৈরি হয়। একসাথে, মই এবং তারের ট্রে নিরাপদ অ্যাক্সেস এবং দক্ষ তারের ব্যবস্থাপনা সক্ষম করে টাওয়ারের কার্যকারিতা বাড়ায়।
3 পায়ের কৌণিক ইস্পাত টাওয়ার কিভাবে ইনস্টল করবেন?
একটি 3-পায়ে কৌণিক ইস্পাত টাওয়ার ইনস্টলেশন একটি পদ্ধতিগত, নিরাপত্তা-কেন্দ্রিক প্রক্রিয়া অনুসরণ করে:
- সাইট সার্ভে এবং ফাউন্ডেশন প্রস্তুতি: প্রথমত, সর্বোত্তম অবস্থান নির্ধারণ করতে, ভূতাত্ত্বিক অবস্থার মূল্যায়ন করতে এবং সম্ভাব্য পরিবেশগত বা কাঠামোগত সীমাবদ্ধতা (যেমন, বাতাসের গতি, ভূমিকম্পের কার্যকলাপ) সনাক্ত করতে একটি বিশদ সাইট জরিপ পরিচালনা করুন। তারপর, টাওয়ারের ওজন এবং লোডের প্রয়োজনীয়তা অনুসারে একটি মজবুত ভিত্তি (সাধারণত কংক্রিট বা রিইনফোর্সড কংক্রিট) তৈরি করুন। টাওয়ারের পায়ে সমর্থন করার জন্য ভিত্তিটি অবশ্যই সমতল এবং নিরাপদে মাটিতে নোঙর করা উচিত।
- টাওয়ার উপাদান সমাবেশ: প্রিফেব্রিকেটেড উপাদান (স্টিলের পা, সংযোগকারী সদস্য, মই, তারের ট্রে) সাইটে পরিবহন করুন। সাইটে ত্রিভুজাকার টাওয়ার বডি একত্রিত করুন: তিনটি পা সারিবদ্ধ করুন, টাওয়ারের কাঠামো তৈরি করতে কৌণিক সংযোগকারী সদস্যদের সংযুক্ত করুন এবং সমাবেশের সময় মই এবং তারের ট্রের মতো সহায়ক উপাদানগুলি ইনস্টল করুন।
- টাওয়ার ইরেকশন: একত্রিত টাওয়ার (বা এর অংশগুলি, লম্বা টাওয়ারের জন্য) উল্লম্ব অবস্থানে তুলতে ক্রেন বা বিশেষ উত্তোলন সরঞ্জাম ব্যবহার করুন। ফাউন্ডেশনের নোঙ্গর পয়েন্টগুলির সাথে টাওয়ারের পা সাবধানে সারিবদ্ধ করুন এবং টাওয়ারটিকে জায়গায় লক করার জন্য বোল্ট বা অ্যাঙ্কর ব্যবহার করে তাদের সুরক্ষিত করুন।

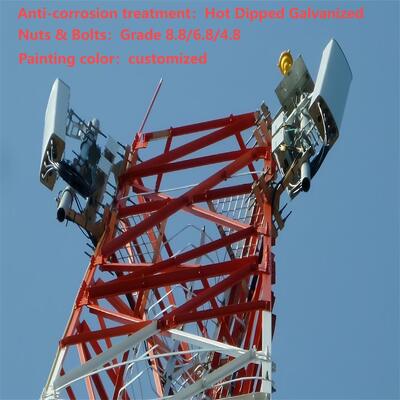

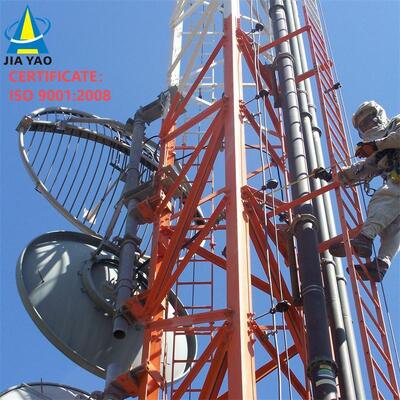

- সরঞ্জাম ইনস্টলেশন: টাওয়ারের শীর্ষ প্ল্যাটফর্ম বা মনোনীত মাউন্টিং পয়েন্টগুলিতে উদ্দেশ্যযুক্ত সরঞ্জামগুলি (যেমন, অ্যান্টেনা, মাইক্রোওয়েভ ডিশ, পাওয়ার ট্রান্সমিশন লাইন) মাউন্ট করুন৷ প্রাক-ইনস্টল করা তারের ট্রের মাধ্যমে তারগুলিকে রুট করুন, বেসের সাথে সংযোগকারী সরঞ্জামগুলি।
- মান নিয়ন্ত্রণ এবং নিরাপত্তা চেক: টাওয়ারের কাঠামোগত অখণ্ডতা যাচাই করার জন্য কঠোর মানের পরিদর্শন পরিচালনা করুন (যেমন, বোল্টের নিবিড়তা, উপাদানগুলির সারিবদ্ধতা, জারা প্রতিরোধ)। শিল্পের মানগুলির সাথে সম্মতি নিশ্চিত করতে ইনস্টলেশনের সময় নিরাপত্তা প্রোটোকল প্রয়োগ করুন (যেমন, শ্রমিকদের জন্য পতন সুরক্ষা, সরঞ্জাম লোড পরীক্ষা)। চূড়ান্ত চেকগুলি নিশ্চিত করে যে টাওয়ারটি স্থিতিশীল, সরঞ্জামগুলি সঠিকভাবে ইনস্টল করা হয়েছে এবং সমস্ত সিস্টেম উদ্দেশ্য অনুযায়ী কাজ করে।
গ্যালভানাইজিং কৌণিক ইস্পাত টাওয়ার পরীক্ষা।
গ্যালভানাইজিং কৌণিক ইস্পাত টাওয়ারের জন্য একটি গুরুত্বপূর্ণ প্রক্রিয়া (যেমন 3-পায়ে কৌণিক ইস্পাত টাওয়ার), কারণ এটি ক্ষয় প্রতিরোধ করে এবং বহিরঙ্গন, কঠোর পরিবেশে কাঠামোর পরিষেবা জীবনকে প্রসারিত করে (যেমন, বাতাস, বৃষ্টি, আর্দ্রতা এবং শিল্প দূষণকারীর সংস্পর্শে)। গ্যালভানাইজড আবরণ মানের মান পূরণ করে এবং উদ্দেশ্য অনুযায়ী সঞ্চালন করে তা নিশ্চিত করার জন্য, কঠোর পরীক্ষার পদ্ধতির একটি সিরিজ পরিচালিত হয়। নীচে কৌণিক ইস্পাত টাওয়ারগুলির জন্য গ্যালভানাইজিং পরীক্ষার একটি বিশদ ওভারভিউ রয়েছে:
1. গ্যালভানাইজিং পরীক্ষার মূল উদ্দেশ্য
পরীক্ষার প্রাথমিক লক্ষ্য হল যাচাই করা:
পর্যাপ্ত আবরণ বেধ (দীর্ঘমেয়াদী জারা সুরক্ষা নিশ্চিত করতে)।
দস্তা আবরণের অভিন্নতা এবং আনুগত্য (খোসা বা ফ্ল্যাকিং প্রতিরোধ করতে)।
ত্রুটি থেকে মুক্তি (যেমন, ফাটল, গর্ত, খালি দাগ, বা অতিরিক্ত জিঙ্ক জমা হওয়া)।
জারা প্রতিরোধের (লেপটি পরিবেশগত অবক্ষয় সহ্য করতে পারে তা নিশ্চিত করতে)।
2. গ্যালভানাইজড কৌণিক ইস্পাত টাওয়ারের জন্য মূল পরীক্ষার পদ্ধতি
পরীক্ষা সাধারণত দুটি পর্যায়ে সঞ্চালিত হয়: ফ্যাক্টরি গ্যালভানাইজেশনের পরে (পা, সংযোগকারী সদস্য, বা সিঁড়ির অংশের মতো পৃথক উপাদানগুলিতে) এবং ইনস্টলেশন-পরবর্তী (একত্রিত টাওয়ারে স্পট-চেক)। সবচেয়ে সাধারণ পদ্ধতি অন্তর্ভুক্ত:
A. আবরণের বেধ পরিমাপ
দস্তা আবরণ বেধ সরাসরি ক্ষয় প্রতিরোধের উপর প্রভাব ফেলে-খুব পাতলা একটি স্তর অকালে ব্যর্থ হবে, যখন অতিরিক্ত পুরুত্ব উপাদানগুলির ভঙ্গুরতা বা দুর্বল ফিট হতে পারে।
টেস্ট স্ট্যান্ডার্ড: ASTM A123 (স্ট্রাকচারাল স্টিলের হট-ডিপ গ্যালভানাইজিংয়ের জন্য) বা ISO 1461 (লোহা এবং ইস্পাত সামগ্রীতে হট-ডিপ গ্যালভানাইজড আবরণের জন্য) এর মতো আন্তর্জাতিক মান মেনে চলে।
পরীক্ষার সরঞ্জাম:
ম্যাগনেটিক থিকনেস গেজ: সর্বাধিক ব্যবহৃত অ-ধ্বংসাত্মক পদ্ধতি। এটি একটি ম্যাগনেটিক প্রোব এবং ইস্পাত সাবস্ট্রেটের মধ্যে দূরত্ব পরিমাপ করে, আবরণের বেধ গণনা করে। প্রতিটি উপাদানের একাধিক পয়েন্টে (যেমন, প্রতি বর্গ মিটারে 3-5টি দাগ) পরিমাপ করা হয়, উচ্চ চাপের জায়গাগুলি (যেমন, পায়ের জয়েন্ট, বোল্টের গর্ত) এবং শক্ত-টু-কোট অঞ্চলগুলিতে ফোকাস করা হয়।
মাইক্রোমিটার (ধ্বংসাত্মক): যাচাইয়ের জন্য, উপাদানটির একটি ছোট অংশ কাটা হতে পারে এবং লেপের বেধ সরাসরি একটি মাইক্রোমিটার দিয়ে পরিমাপ করা হয় (শুধুমাত্র নমুনা পরীক্ষার জন্য ব্যবহৃত হয়, সমাপ্ত অংশ নয়)।
গ্রহণযোগ্যতার মানদণ্ড: স্টিলের বেধ এবং প্রয়োগের উপর নির্ভর করে কাঠামোগত ইস্পাত উপাদানগুলির জন্য সাধারণ ন্যূনতম বেধ 85-120 μm (মাইক্রোমিটার) থেকে হয় (উদাহরণস্বরূপ, উপকূলীয় বা শিল্প এলাকায় টাওয়ারগুলি মোটা আবরণের প্রয়োজন হতে পারে)।
B. আনুগত্য পরীক্ষা (বন্ড শক্তি)
দস্তা আবরণ এবং ইস্পাত সাবস্ট্রেটের মধ্যে একটি শক্তিশালী বন্ধন পরিবহন, ইনস্টলেশন, বা যান্ত্রিক চাপের (যেমন, বায়ু-প্ররোচিত কম্পন) এর সংস্পর্শে খোসা ছাড়তে বাধা দেয়।
বেন্ড টেস্ট: গ্যালভানাইজড স্টিলের একটি নমুনা (যেমন, কৌণিক ইস্পাতের একটি অংশ) একটি ম্যান্ড্রেলের চারপাশে 180° বাঁকানো হয় (ইস্পাতের বেধের সাথে ব্যাস মেলে)। বাঁকানোর পরে, লেপটি ফাটল, ফ্লেকিং বা ইস্পাত থেকে বিচ্ছিন্নতার জন্য পরিদর্শন করা হয়। কোনো দৃশ্যমান বিচ্ছিন্নতা গ্রহণযোগ্য নয়।
হাতুড়ি পরীক্ষা: একটি ওজনযুক্ত হাতুড়ি (সাধারণত 0.5-1 কেজি) একাধিক পয়েন্টে আবরণের বিরুদ্ধে শক্তভাবে আঘাত করা হয়। আবরণটি চিপ, খোসা বা উত্তোলন করা উচিত নয় - শুধুমাত্র ছোটখাট ইন্ডেন্টেশন (স্টিলের স্তরটি প্রকাশ না করে) অনুমোদিত।
ছুরি পরীক্ষা: আবরণে ক্রস-হ্যাচ কাট (গ্রিড প্যাটার্ন) তৈরি করতে একটি ধারালো, নন-সেরেটেড ছুরি ব্যবহার করা হয়। আঠালো টেপ কাটা উপর প্রয়োগ করা হয় এবং দ্রুত বন্ধ peeled; ন্যূনতম আবরণ অপসারণ (যদি থাকে) অনুমোদিত।
C. ভিজ্যুয়াল এবং সারফেস ডিফেক্ট পরিদর্শন
চাক্ষুষ পরিদর্শন সুস্পষ্ট ত্রুটিগুলি চিহ্নিত করে যা আবরণের অখণ্ডতাকে আপস করে।
পদ্ধতি: প্রতিটি গ্যালভানাইজড উপাদান (এবং একত্রিত টাওয়ার) খালি চোখে বা একটি ম্যাগনিফাইং গ্লাস (10x ম্যাগনিফিকেশন) এর জন্য পরিদর্শন করুন:
খালি দাগ (উন্মুক্ত ইস্পাত), গর্ত বা পিনহোল।
ফাটল, ফোস্কা, বা অমসৃণ দস্তা তৈরি করা (যেমন, অনুপযুক্ত গ্যালভানাইজিং থেকে "রান" বা "ড্রিপস")।
দূষণ (যেমন, লেপের নিচে তেল, ময়লা বা অক্সাইডের স্তর)।
গ্রহণযোগ্যতার মানদণ্ড: কোন খালি ইস্পাত দৃশ্যমান হওয়া উচিত নয়; ক্ষুদ্র পৃষ্ঠের অনিয়ম (যেমন, ছোট দস্তা নোডুল) গ্রহণযোগ্য যদি তারা উপাদান ফিট বা কাঠামোগত কর্মক্ষমতা প্রভাবিত না করে।
D. জারা প্রতিরোধের পরীক্ষা
এটি সময়ের সাথে মরিচা এবং অবক্ষয় প্রতিরোধ করার জন্য আবরণের ক্ষমতা যাচাই করে।
সল্ট স্প্রে (কুয়াশা) পরীক্ষা: একটি সাধারণ ত্বরিত ক্ষয় পরীক্ষা (প্রতি ASTM B117 বা ISO 9227)। গ্যালভানাইজড নমুনাগুলি একটি চেম্বারে স্থাপন করা হয় যেখানে নিয়ন্ত্রিত তাপমাত্রায় (35 ডিগ্রি সেলসিয়াস) 5% সোডিয়াম ক্লোরাইড (লবণ জল) একটি অবিচ্ছিন্ন কুয়াশা স্প্রে করা হয়। নমুনাগুলি পর্যায়ক্রমে পরিদর্শন করা হয় (যেমন, 24, 48, 100 বা 500 ঘন্টা পরে) লাল মরিচা (স্টিলের ক্ষয়) বা সাদা মরিচা (জিঙ্ক অক্সিডেশন) এর লক্ষণগুলির জন্য।
গ্রহণযোগ্যতা: কাঠামোগত টাওয়ারগুলির জন্য, আবরণটি ন্যূনতম 100-500 ঘন্টা (প্রয়োগের পরিবেশের উপর নির্ভর করে) জন্য লাল মরিচা প্রতিরোধ করতে হবে। সাদা মরিচা (একটি অস্থায়ী জিঙ্ক অক্সাইড স্তর) স্বাভাবিক এবং ব্যর্থতা নির্দেশ করে না, তবে এটি অত্যধিকভাবে ছড়িয়ে পড়া উচিত নয়।
ফিল্ড এক্সপোজার পরীক্ষা: দীর্ঘমেয়াদী পরীক্ষায় টাওয়ারের উদ্দেশ্যপূর্ণ পরিবেশে (যেমন, উপকূলীয়, মরুভূমি বা শিল্প এলাকা) নমুনা উপাদানগুলি ইনস্টল করা এবং কয়েক মাস বা বছর ধরে ক্ষয় পর্যবেক্ষণ করা জড়িত। এটি বাস্তব-বিশ্বের কর্মক্ষমতা যাচাই করে।
ই. রাসায়নিক রচনা বিশ্লেষণ (ঐচ্ছিক)
দস্তার আবরণ বিশুদ্ধতার মান পূরণ করে তা নিশ্চিত করতে, গ্যালভানাইজিং বাথ বা আবরণের নমুনাগুলিতে রাসায়নিক বিশ্লেষণ করা যেতে পারে।
পরীক্ষা পদ্ধতি: দস্তার পরিমাণ পরিমাপ করতে পারমাণবিক শোষণ স্পেকট্রোস্কোপি (AAS) বা এক্স-রে ফ্লুরোসেন্স (XRF) (সাধারণত হট-ডিপ গ্যালভানাইজিংয়ের জন্য ≥98% বিশুদ্ধ দস্তা) এবং অমেধ্য (যেমন, সীসা, লোহা) সনাক্ত করতে পারে যা আবরণের গুণমান হ্রাস করতে পারে।
3. টেস্টিং স্ট্যান্ডার্ড এবং কমপ্লায়েন্স
কৌণিক ইস্পাত টাওয়ারগুলির জন্য গ্যালভানাইজিং পরীক্ষার ধারাবাহিকতা এবং নির্ভরযোগ্যতা নিশ্চিত করতে অবশ্যই শিল্প-নির্দিষ্ট মানগুলি মেনে চলতে হবে:
ASTM স্ট্যান্ডার্ড: ASTM A123 (হট-ডিপ গ্যালভানাইজিং), ASTM B117 (লবণ স্প্রে পরীক্ষা), ASTM A817 (ট্রান্সমিশন টাওয়ারের জন্য গ্যালভানাইজড স্টিল)।
ISO মান: ISO 1461 (গ্যালভানাইজড আবরণ), ISO 9227 (লবণ স্প্রে পরীক্ষা)।
স্থানীয়/শিল্প-নির্দিষ্ট মান: টেলিযোগাযোগ বা পাওয়ার ট্রান্সমিশন টাওয়ারের জন্য, অতিরিক্ত প্রয়োজনীয়তা নিয়ন্ত্রক সংস্থাগুলি দ্বারা সেট করা হতে পারে (যেমন, বিদ্যুৎ পরিকাঠামোর জন্য IEEE, টেলিকম টাওয়ারের জন্য ITU) বা প্রকল্পের স্পেসিফিকেশন।
4. পোস্ট-ইনস্টলেশন টেস্টিং
টাওয়ার একত্রিত এবং ইনস্টল করার পরে, পরিবহন, উত্তোলন বা সমাবেশের সময় গ্যালভানাইজড আবরণ ক্ষতিগ্রস্ত হয়নি তা নিশ্চিত করার জন্য স্পট-চেক করা হয়:
সমালোচনামূলক জয়েন্টগুলিতে লেপের পুরুত্ব পুনরায় পরিমাপ করুন (যেমন, লেগ-টু-ফাউন্ডেশন সংযোগ, মই সংযুক্তি)।
স্ক্র্যাচ, ডেন্ট বা ঘর্ষণগুলির জন্য পরিদর্শন করুন যা ইস্পাত স্তরটি উন্মুক্ত করে থাকতে পারে (ক্ষতি সামান্য হলে জিঙ্ক সমৃদ্ধ পেইন্ট দিয়ে স্পর্শ করুন)।
যাচাই করুন যে বোল্টের ছিদ্র এবং সংযোগ বিন্দু (উচ্চ পরিধান এলাকা) পর্যাপ্ত আবরণ পুরুত্ব বজায় রাখে।
সারাংশ
কৌণিক ইস্পাত টাওয়ারের জন্য গ্যালভানাইজিং টেস্টিং একটি ব্যাপক প্রক্রিয়া যা বেধ, আনুগত্য, পৃষ্ঠের গুণমান এবং জারা প্রতিরোধের উপর দৃষ্টি নিবদ্ধ করে। কঠোর মান মেনে চলা এবং কারখানা এবং অন-সাইট উভয় পরীক্ষা পরিচালনার মাধ্যমে, দস্তা আবরণের অখণ্ডতা নিশ্চিত করা হয়, টাওয়ারটিকে কঠোর পরিবেশগত পরিস্থিতি সহ্য করতে এবং টেলিযোগাযোগ, পাওয়ার ট্রান্সমিশন এবং অন্যান্য অবকাঠামো অ্যাপ্লিকেশনগুলিতে দীর্ঘমেয়াদী নির্ভরযোগ্যতা প্রদান করতে সক্ষম করে।
আরো তথ্যের জন্য এখানে ক্লিক করুন !!!!!!

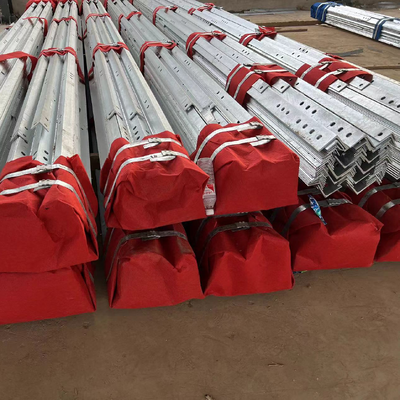

প্যাকেজিং এবং শিপিং
আমি
সহযোগিতা গ্রাহকদের
সার্টিফিকেশন
আমি
আরো তথ্যের জন্য এখানে ক্লিক করুন !!!!!!
কাস্টমাইজড পণ্যের ধরন এবং সুবিধা
স্ব-সহায়ক টাওয়ার
স্ব-সমর্থন টাওয়ার সাধারণত 3leg বা 4leg টাওয়ার হয়, এবং এর উপাদান ইস্পাত পাইপ বা কোণ ইস্পাত হয়। সংযোগের জন্য, টিউবুলার টাওয়ারটি ফ্ল্যাঞ্জ দ্বারা সংযুক্ত থাকে এবং কোণ ইস্পাত টাওয়ারটি বাদাম এবং বোল্ট দ্বারা সংযুক্ত থাকে।
বৈশিষ্ট্য:
1. বায়ু লোডের ছোট সহগ, শক্তিশালী বায়ু প্রতিরোধের।
2. জমি সম্পদ সংরক্ষণ করুন, সুবিধাজনক অবস্থান.
সুবিধাজনক পরিবহন এবং ইনস্টলেশন.
পাইপ স্টিল টাওয়ার
টিউব টাওয়ার বলতে ইস্পাত পাইপ দিয়ে তৈরি টাওয়ার কলাম এবং ত্রিভুজাকার আকৃতিতে একটি টাওয়ার বডি সেকশন সহ একটি স্ব-সমর্থক উচ্চ-বৃদ্ধি ইস্পাত কাঠামোকে বোঝায়। এর প্রধান বৈশিষ্ট্য হল যে তিনটি টিউব টাওয়ার কলামটি স্টিলের পাইপ দিয়ে তৈরি এবং টাওয়ারের বডি অংশটি একটি ত্রিভুজাকার আকারে, যা একটি উচ্চ-বৃদ্ধি ইস্পাত কাঠামো কোণ স্টিলের থেকে আলাদা।
মনোপোল টাওয়ার
মনোপোল টাওয়ার হল একটি সাধারণভাবে ব্যবহৃত টাইপ, সুন্দর চেহারা, 9 থেকে 18 বর্গ মিটারের একটি ছোট এলাকা জুড়ে, খরচ - কার্যকর, এবং বেশিরভাগ নির্মাণের দ্বারা গৃহীত হয়। টাওয়ার বডি আরও যুক্তিসঙ্গত বিভাগ গ্রহণ করে, যা উচ্চ শক্তির বোল্ট বা ওভারল্যাপ (স্লিপ সংযোগ) এর মাধ্যমে সংযুক্ত। এটিতে সহজ ইনস্টলেশনের বৈশিষ্ট্য রয়েছে এবং এটি বিভিন্ন জটিল ক্ষেত্র সাইটের সাথে খাপ খাইয়ে নিতে পারে।
গাইড টাওয়ার
Guyed টাওয়ার একটি অভিনব চেহারা আছে, এবং এর সবচেয়ে বড় বৈশিষ্ট্য ইস্পাত গাই তার ব্যবহার করে শক্তিশালী করা হয়. Guyed টাওয়ার হল একটি সাধারণ ধরনের যোগাযোগ টাওয়ার যা লাভজনক এবং ব্যবহারিক। এটি অন্যদের তুলনায় হালকা এবং সস্তা। এটি ভৌগলিক বিস্তৃত অঞ্চলের জন্য খুব উপযুক্ত।
গার্ড টাওয়ার
ওয়াচটাওয়ার হল একটি বহুমুখী বিল্ডিং যা মূলত পার্শ্ববর্তী পরিবেশ পর্যবেক্ষণ এবং একাধিক ক্ষেত্রে গুরুত্বপূর্ণ ভূমিকা পালনের জন্য ব্যবহৃত হয়। এর নকশা প্রাকৃতিক পরিবেশের সাথে সাদৃশ্য এবং ঐক্যের উপর জোর দেয় এবং স্থাপত্য শৈলী সাধারণত আশেপাশের পরিবেশের সাথে সমন্বিত হয়। পর্যবেক্ষণ টাওয়ারগুলি সাধারণত টাওয়ার বডি, প্ল্যাটফর্ম, টাওয়ার এবং মই দিয়ে গঠিত, যার মধ্যে কম্প্যাক্ট এবং টেকসই কাঠামো রয়েছে।
ছদ্মবেশী ট্রি টাওয়ার
ছদ্মবেশী ট্রি টাওয়ার হল বায়োনিক ট্রি টাওয়ারের এক ধরণের কার্টিফিসিয়াল গাছ, বাস্তবের মতো ভিত্তি করে, এবং সূক্ষ্ম নকশা, যখন দর্শনীয় স্থান, পার্ক এবং স্কোয়ারে আসল গাছগুলির মধ্যে স্থাপন করা হয়, তখন এটি প্রকৃতির একটি অংশ হবে।
বৈশিষ্ট্য:
1. সূক্ষ্ম গঠন এবং চমত্কার চেহারা.
2. শক্তিশালী কাঠামোগত স্থায়িত্ব এবং দীর্ঘ কর্মজীবন।
3. ছোট এলাকা আচ্ছাদন এবং মহান অর্থনৈতিক প্রভাব.
