২০ মিটার ৩০ মিটার ৪৫ মিটার ৬০ মিটার ৩ পায়ের কৌণিক ইস্পাত যোগাযোগ টাওয়ার হট ডপ গ্যালভানাইজড Q355B 5G BTS স্টেশন অবকাঠামোর জন্য ল্যাটিস পাইলন
তিন পায়ে বাঁকা স্টীল টাওয়ারযোগাযোগ সরঞ্জাম উৎপাদন প্রযুক্তিগত ক্ষেত্রের অন্তর্গত, বিশেষ করে একটি ত্রিভুজাকার বেতার যোগাযোগ টাওয়ারের সাথে সম্পর্কিত, টাওয়ারের দেহ, বজ্রপাত,টাওয়ার শরীর ত্রিভুজাকার টাওয়ার শরীরের লুপ দ্বারা গঠিত হয়, টাওয়ারের শরীরের টাওয়ার ফুট স্থির হয়, বজ্রপাত টাওয়ারের শরীরের শীর্ষ থেকে প্রসারিত হয়, টাওয়ারের শরীর সমান ঢাল বা এককালীন পরিবর্তনশীল ঢালের টাওয়ারের শরীরের বৃত্ত হয়,টাওয়ারের শরীরের ক্রস-সেকশনটি কোণ স্টিল, ক্রসবার ঘরের কাঠামোর সমান্তরাল ত্রিভুজ, টাওয়ারের দেহটি উপরের থেকে নীচে ধারাবাহিকভাবে একাধিক অপারেটিং প্ল্যাটফর্ম সরবরাহ করে।ইউটিলিটি মডেল থেকে জানা যায়, একটি ত্রিভুজাকার বেতার যোগাযোগ টাওয়ারের নিরাপত্তা ও নির্ভরযোগ্যতার সুবিধা রয়েছে।, এবং সহজ কাঠামো।
পণ্যের বর্ণনা
| ডিজাইন |
| 1ডিজাইন কোড |
ANSI/TIA-222-G/H/F, EN 1991-1-4 এবং EN 1993-3-1 |
| কাঠামো ইস্পাত |
| 2. গ্রেড |
হালকা ইস্পাত |
উচ্চ প্রসার্য ইস্পাত |
| GB/T 700:Q235B, Q235C, Q235D |
GB/T1591:Q355B, Q355C,Q355D |
| এএসটিএম এ৩৬ |
এএসটিএম A572 Gr50 |
| EN10025: S235JR, S235J0,S235J2 |
EN10025: S355JR, S355J0,S355J2 |
| 3. বায়ুর গতি ডিজাইন করুন |
২৫০ কিলোমিটার/ঘন্টা পর্যন্ত |
| 4. অনুমোদিত বিচ্যুতি |
0.5 ~1.0 ডিগ্রি @ অপারেটিং স্পিড |
| 5টেনশন শক্তি (এমপিএ) |
৩৬০ থেকে ৫১০ |
৪৭০-৬৩০ |
| 6প্রবাহ শক্তি (t≤16mm) (Mpa) |
235 |
355 |
| 7. প্রসারিত (%) |
20 |
24 |
| 8. ধাক্কা শক্তি কেভি (জে) |
27 ((20°C) --- Q235B ((S235JR) |
27 ((20°C) --- Q345B ((S355JR) |
| 27 ((0°C) --- Q235C ((S235J0) |
27 ((0°C) --- Q345C ((S355J0) |
| 27 ((-20°C) --- Q235D ((S235J2) |
27 ((-20°C)---Q345D ((S355J2) |
| বোল্ট ও বাদাম |
| 9. গ্রেড |
চতুর্থ শ্রেণি।8, ৬.8, ৮.8 |
| 10যান্ত্রিক বৈশিষ্ট্যগুলির জন্য মান |
| 10.১ বোল্ট |
আইএসও ৮৯৮-১ |
| 10.২ বাদাম |
আইএসও ৮৯৮-২ |
| 10.৩ ওয়াশিং মেশিন |
আইএসও ৬৫০৭-১ |
| 11. মাত্রার মান |
| 11.১ বোল্ট |
DIN7990, DIN931, DIN933 |
| 11.২ বাদাম |
আইএসও ৪০৩২, আইএসও ৪০৩৪ |
| 11.৩ ওয়াশিং মেশিন |
DIN7989, DIN127B, ISO7091 |
| ঢালাই |
| 12পদ্ধতি |
সিও২ স্কিল্ড আর্ক ওয়েল্ডিং & ডুবে থাকা আর্ক ওয়েল্ডিং ((SAW)) |
| 13. স্ট্যান্ডার্ড |
এডাব্লুএস ডি১।1 |
| গ্যালভানাইজিং |
| 14স্টিলের প্রোফাইলগুলির গ্যালভানাইজেশন স্ট্যান্ডার্ড |
আইএসও ১৪৬১ বা এএসটিএম এ ১২৩ |
| 15. বোল্ট এবং বাদামের গ্যালভানাইজেশন স্ট্যান্ডার্ড |
আইএসও ১৪৬১ বা এএসটিএম এ ১৫৩ |
তিন পায়ে বাঁকা স্টিলের টাওয়ারের শরীর কি?
একটি তিন পায়ে বাঁকা স্টিলের টাওয়ারের দেহটি একটি ত্রিভুজাকার কনফিগারেশনের দ্বারা চিহ্নিত টাওয়ারের মূল লোড বহনকারী কাঠামো।এটা তিনটি উল্লম্ব ইস্পাত পা (বা কলাম) উপরে সংযুক্ত গঠিত, অতিরিক্ত কৌণিক ইস্পাত সংযোগকারী সদস্যের সাথে পুরো উচ্চতা জুড়ে পা সংযোগ করে। সাধারণত গ্যালভানাইজড ইস্পাত বিভাগ থেকে তৈরি,দেহটি উভয় উল্লম্ব লোডকে দক্ষতার সাথে সহ্য করতে ডিজাইন করা হয়েছে (e(উদাহরণস্বরূপ, অ্যান্টেনা, সরঞ্জাম, এবং টাওয়ার নিজেই ওজন) এবং অনুভূমিক লোড (উদাহরণস্বরূপ, বায়ু, তুষারপাত, বা ভূমিকম্পের শক্তি) এর কৌণিক নকশা এবং ত্রিভুজাকার কাঠামো ব্যতিক্রমী স্থিতিশীলতা প্রদান করে,এমনকি কঠোর পরিবেশগত অবস্থার মধ্যে, যখন গ্যালভানাইজড ইস্পাত জারা প্রতিরোধের এবং দীর্ঘমেয়াদী স্থায়িত্ব নিশ্চিত করে।অথবা নজরদারি সরঞ্জাম.
তিন পায়ে বাঁধা স্টিলের টাওয়ারের পা কি?
একটি 3-পায়ে কোণাকার ইস্পাত টাওয়ারের "পা" প্রতিটি উল্লম্ব পায়ে বেস অংশকে বোঝায়, যা টাওয়ারের ভিত্তির সাথে ইন্টারফেস করে।এটি একটি সমালোচনামূলক উপাদান যা টাওয়ারের পুরো ওজন এবং এর লোড (সরঞ্জাম) স্থানান্তর করার জন্য দায়ী।, বায়ু ইত্যাদি) এর অধীনে ভিত্তি, কাঠামোটি স্থিরভাবে মাটিতে দৃঢ়ভাবে দৃঢ়ভাবে নিশ্চিত করে। পা সাধারণত সংযোগ প্লেট, বোল্ট,অথবা অ্যাঙ্কর পয়েন্ট যা কংক্রিট বা শক্তিশালী ভিত্তিতে দৃঢ়ভাবে সংযুক্ত হয়উচ্চ-শক্তিযুক্ত গ্যালভানাইজড ইস্পাত থেকে নির্মিত (টাওয়ারের দেহের সাথে সামঞ্জস্যপূর্ণ), পাগুলি কাটিয়া, টেনশন এবং সংকোচনের শক্তি প্রতিরোধ করার জন্য ডিজাইন করা হয়েছে,টাওয়ারের স্থানান্তর বা পতন রোধ করাতাদের নকশাটি সাইটের ভূতাত্ত্বিক অবস্থার উপর ভিত্তি করে তৈরি করা হয়েছে, যা সর্বোচ্চ স্থিতিশীলতার জন্য ভিত্তির সাথে সামঞ্জস্যতা নিশ্চিত করে।

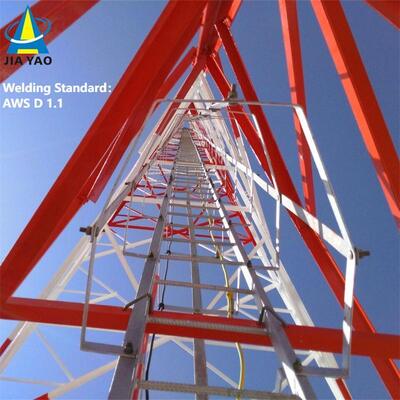

তিন পায়ে বাঁকা স্টিলের টাওয়ারের সিঁড়ি ও তারের ট্রে কি?
- সিঁড়ি: একটি সুরক্ষা অ্যাক্সেস উপাদান টাওয়ার শরীর বরাবর ইনস্টল করা হয়, ইনস্টলেশন, রক্ষণাবেক্ষণ, বা পরিদর্শন জন্য কর্মীদের শীর্ষে (বা মধ্যবর্তী প্ল্যাটফর্ম) আরোহণ করার জন্য একটি নিরাপদ পথ প্রদান করে।সিঁড়ি সাধারণত জারা প্রতিরোধের এবং শক্তি জন্য galvanized ইস্পাত তৈরি করা হয়, যেখানে শ্রমিকদের পতন থেকে রক্ষা করার জন্য হ্যান্ডরেল, পতন-বন্ধ সিস্টেম বা খাঁচা ঘরের মতো সুরক্ষা বৈশিষ্ট্য অন্তর্ভুক্ত থাকতে পারে।
- ক্যাবল ট্রে: একটি কাঠামোগত চ্যানেল বা টাওয়ারের দেহে মাউন্ট করা ট্রে, ক্যাবলগুলি সংগঠিত, সমর্থন এবং রক্ষা করার জন্য ডিজাইন করা হয়েছে (যেমন যোগাযোগের তার, পাওয়ার তার,বা সংকেত তারের) যা টাওয়ারের বেস এবং উপরের সরঞ্জামগুলির মধ্যে চলেক্যাবল ট্রেগুলি তারগুলিকে পরিষ্কার রাখে, পরিবেশগত কারণগুলির (বায়ু, বৃষ্টি, ইউভি বিকিরণ) দ্বারা টান বা ক্ষতিগ্রস্থ হতে বাধা দেয় এবং রক্ষণাবেক্ষণের জন্য সহজ অ্যাক্সেস সহজ করে তোলে। অন্যান্য টাওয়ার উপাদানগুলির মতো,তারা প্রায়শই কাঁচা ইস্পাত দিয়ে তৈরি হয় যাতে টাওয়ারের জারা প্রতিরোধী নকশার সাথে স্থায়িত্ব এবং সামঞ্জস্যতা নিশ্চিত হয়একসাথে, সিঁড়ি এবং তারের ট্রে নিরাপদ অ্যাক্সেস এবং দক্ষ তারের ব্যবস্থাপনা সক্ষম করে টাওয়ারের কার্যকারিতা উন্নত করে।
কিভাবে 3 পা কোণাকার ইস্পাত টাওয়ার ইনস্টল করবেন?
তিন পায়ে বাঁকা কাঠের টাওয়ার স্থাপনের জন্য একটি পদ্ধতিগত, নিরাপত্তা-কেন্দ্রিক প্রক্রিয়া অনুসরণ করা হয়ঃ
- সাইট সার্ভে এবং ফাউন্ডেশন প্রস্তুতি: প্রথমত, সর্বোত্তম অবস্থান নির্ধারণ, ভূতাত্ত্বিক অবস্থার মূল্যায়ন এবং সম্ভাব্য পরিবেশগত বা কাঠামোগত সীমাবদ্ধতা সনাক্ত করার জন্য একটি বিস্তারিত সাইট জরিপ পরিচালনা করুনভূমিকম্প কার্যকলাপ)তারপর, টাওয়ারের ওজন এবং লোডের প্রয়োজনীয়তার উপর ভিত্তি করে একটি শক্তিশালী ভিত্তি (সাধারণত কংক্রিট বা শক্তিশালী কংক্রিট) তৈরি করুন।টাওয়ারের পায়ে সমর্থন করার জন্য ভিত্তিটি সমতল এবং স্থিরভাবে মাটিতে স্থির হওয়া উচিত.
- টাওয়ার উপাদান সমাবেশ: স্থানে প্রিফ্যাব্রিকেটেড উপাদানগুলি (স্টিলের পা, সংযোগকারী উপাদান, সিঁড়ি, তারের ট্রে) পরিবহন করুন। স্থানে ত্রিভুজাকার টাওয়ারের দেহটি একত্রিত করুনঃ তিনটি পা সারিবদ্ধ করুন,টাওয়ার কাঠামো গঠনের জন্য কৌণিক সংযোগ সদস্য সংযুক্ত করুন, এবং সমাবেশের সময় সিঁড়ি এবং তারের ট্রে মত সহায়ক উপাদান ইনস্টল।
- টাওয়ার নির্মাণ: একত্রিত টাওয়ার (বা তার অংশ, উচ্চতর টাওয়ারের জন্য) একটি উল্লম্ব অবস্থানে উত্তোলন করতে ক্রেন বা বিশেষ উত্তোলন সরঞ্জাম ব্যবহার করুন।টাওয়ারের পায়ে সাবধানে ভিত্তির নোঙ্গর পয়েন্টগুলির সাথে সারিবদ্ধ করুন এবং টাওয়ারটিকে স্থানে লক করতে বোল্ট বা নোঙ্গর ব্যবহার করে তাদের সুরক্ষিত করুন.
- সরঞ্জাম ইনস্টলেশন: কাঙ্ক্ষিত যন্ত্রপাতি (যেমন, অ্যান্টেনা, মাইক্রোওয়েভ ডিশ, পাওয়ার ট্রান্সমিশন লাইন) টাওয়ারের শীর্ষ প্ল্যাটফর্মে বা মনোনীত মাউন্ট পয়েন্টগুলিতে মাউন্ট করুন।প্রাক ইনস্টল করা ক্যাবল ট্রে মাধ্যমে রুট তারের, যন্ত্রপাতিকে বেসের সাথে সংযুক্ত করা।
- গুণমান নিয়ন্ত্রণ এবং নিরাপত্তা পরীক্ষা: টাওয়ারের কাঠামোগত অখণ্ডতা যাচাই করার জন্য কঠোর মানের পরিদর্শন পরিচালনা করুন (উদাহরণস্বরূপ, বোল্টগুলির টাইটনেস, উপাদানগুলির সারিবদ্ধতা, জারা প্রতিরোধের) ।পুরো ইনস্টলেশনে নিরাপত্তা প্রোটোকল বাস্তবায়ন করুন ((উদাহরণস্বরূপ, শ্রমিকদের জন্য পতন সুরক্ষা, সরঞ্জাম লোড পরীক্ষা) শিল্পের মানগুলির সাথে সম্মতি নিশ্চিত করার জন্য। চূড়ান্ত চেকগুলি নিশ্চিত করে যে টাওয়ারটি স্থিতিশীল, সরঞ্জামগুলি সঠিকভাবে ইনস্টল করা হয়েছে,এবং সমস্ত সিস্টেম ঠিকমত কাজ করে.
গ্যালভানাইজিং কৌণিক ইস্পাত টাওয়ার পরীক্ষা।
গ্যালভানাইজিং কৌণিক ইস্পাত টাওয়ারগুলির জন্য একটি সমালোচনামূলক প্রক্রিয়া (যেমন 3-পায়ে কৌণিক ইস্পাত টাওয়ার), কারণ এটি ক্ষয় প্রতিরোধের সরবরাহ করে এবং বাইরের স্থানে কাঠামোর পরিষেবা জীবন বাড়ায়,কঠোর পরিবেশ (গ্যালভানাইজড লেপটি মানের মান পূরণ করে এবং উদ্দেশ্য অনুযায়ী কাজ করে তা নিশ্চিত করার জন্য,কঠোর পরীক্ষার পদ্ধতির একটি সিরিজ পরিচালিত হয়নীচে কৌণিক ইস্পাত টাওয়ারগুলির জন্য গ্যালভানাইজিং পরীক্ষার একটি বিস্তারিত ওভারভিউ রয়েছেঃ
1গ্যালভানাইজিং পরীক্ষার মূল লক্ষ্য
পরীক্ষার প্রধান লক্ষ্য হলঃ
পর্যাপ্ত লেপ বেধ (দীর্ঘমেয়াদী জারা সুরক্ষা নিশ্চিত করার জন্য) ।
জিংক লেপের অভিন্নতা এবং আঠালোতা (পলিং বা ফ্লেকিং রোধ করার জন্য) ।
ত্রুটি থেকে মুক্ত (উদাহরণস্বরূপ, ফাটল, গর্ত, খালি দাগ, বা অত্যধিক দস্তা জমা) ।
ক্ষয় প্রতিরোধের (ক্যাপিং পরিবেশগত অবনতির প্রতিরোধ করতে পারে তা নিশ্চিত করার জন্য) ।
2গ্যালভানাইজড কোণীয় ইস্পাত টাওয়ারের জন্য মূল পরীক্ষার পদ্ধতি
পরীক্ষাগুলি সাধারণত দুটি পর্যায়ে সম্পাদিত হয়ঃ কারখানার গ্যালভানাইজেশনের পরে (পদ, সংযোগকারী সদস্য,বা সিঁড়ি স্টেপ) এবং ইনস্টলেশনের পরে (সমন্বিত টাওয়ারের স্পট-চেক)সবচেয়ে সাধারণ পদ্ধতিগুলির মধ্যে রয়েছেঃ
A. লেপ বেধ পরিমাপ
জিংক লেপের বেধ সরাসরি জারা প্রতিরোধের উপর প্রভাব ফেলে ⇒ খুব পাতলা একটি স্তর অকাল ব্যর্থ হবে, যখন অতিরিক্ত বেধ উপাদানগুলির ভঙ্গুরতা বা খারাপ ফিট হতে পারে।
পরীক্ষার মানঃ এএসটিএম এ 123 (কাঠামোগত ইস্পাতের গরম ডুব গ্যালভানাইজিংয়ের জন্য) বা আইএসও 1461 (লোহা এবং ইস্পাত পণ্যগুলিতে গরম ডুব গ্যালভানাইজড লেপগুলির জন্য) এর মতো আন্তর্জাতিক মানগুলির সাথে সম্মতি রয়েছে।
পরীক্ষার সরঞ্জামঃ
চৌম্বকীয় বেধ পরিমাপকারীঃ সবচেয়ে ব্যাপকভাবে ব্যবহৃত অ-ধ্বংসাত্মক পদ্ধতি। এটি একটি চৌম্বকীয় জোন এবং ইস্পাত স্তর মধ্যে দূরত্ব পরিমাপ, লেপ বেধ গণনা।পরিমাপ একাধিক পয়েন্টে করা হয় (eউদাহরণস্বরূপ, প্রতি বর্গ মিটারে 3 ′′ 5 স্পট) প্রতিটি উপাদান উপর, উচ্চ চাপ এলাকায় ফোকাস (যেমন, পায়ে জয়েন্ট, বোল্ট গর্ত) এবং কঠিন আবরণ এলাকায়।
মাইক্রোমিটার (ধ্বংসাত্মক): যাচাইয়ের জন্য উপাদানটির একটি ছোট অংশ কেটে নেওয়া যেতে পারে এবং লেপের বেধ সরাসরি মাইক্রোমিটার দিয়ে পরিমাপ করা হয় (শুধুমাত্র নমুনা পরীক্ষার জন্য ব্যবহৃত হয়,অবশিষ্ট অংশ).
গ্রহণযোগ্যতা মানদণ্ডঃ স্টিলের কাঠামোগত উপাদানগুলির জন্য সাধারণ সর্বনিম্ন বেধ 85 ′′ 120 μm (মাইক্রোমিটার) থেকে স্টিলের বেধ এবং অ্যাপ্লিকেশন (যেমন,উপকূলীয় বা শিল্প এলাকায় টাওয়ারের জন্য আরও ঘন আবরণ প্রয়োজন হতে পারে).
B. আঠালো পরীক্ষা (বন্ড শক্তি)
জিংক লেপ এবং ইস্পাত সাবস্ট্র্যাটের মধ্যে একটি শক্তিশালী বন্ধন পরিবহন, ইনস্টলেশন, বা যান্ত্রিক চাপের সংস্পর্শে (যেমন, বায়ু-প্ররোচিত কম্পন) চলাকালীন পিলিং প্রতিরোধ করে।
বাঁক পরীক্ষাঃ গ্যালভানাইজড ইস্পাতের একটি নমুনা (যেমন, কোণযুক্ত ইস্পাতের একটি অংশ) একটি ম্যান্ড্রেলের চারপাশে 180 ° বাঁকানো হয় (ইস্পাতের বেধের সাথে মিলে যাওয়া ব্যাসার্ধ) । বাঁকানোর পরে,লেপটি ফাটলের জন্য পরীক্ষা করা হয়স্টিল থেকে পৃথক হওয়া বা পৃথক হওয়া। কোন দৃশ্যমান বিচ্ছিন্নতা গ্রহণযোগ্য নয়।
হ্যামার টেস্টঃ একটি ওজনযুক্ত হ্যামার (সাধারণত 0.5 ¢ 1 কেজি) একাধিক পয়েন্টে লেপটির বিরুদ্ধে দৃ firm়ভাবে আঘাত করা হয়। লেপটি চিপ করা উচিত নয়, খোসা,বা উত্তোলন শুধুমাত্র ছোটখাট ইন্ডেন্টেশন (ইস্পাত স্তর প্রকাশ ছাড়া) অনুমোদিত হয়.
ছুরি পরীক্ষাঃ একটি ধারালো, nonserrated ছুরি একটি ক্রস-হ্যাচ কাটা (গ্রিড প্যাটার্ন) লেপ করতে ব্যবহার করা হয়। আঠালো টেপ কাটা উপর প্রয়োগ করা হয় এবং দ্রুত peels;ন্যূনতম লেপ অপসারণ (যদি থাকে) অনুমোদিত.
সি. দৃশ্যমান এবং পৃষ্ঠের ত্রুটি পরীক্ষা
চাক্ষুষ পরিদর্শন স্পষ্ট ত্রুটি সনাক্ত করে যা লেপের অখণ্ডতাকে হুমকি দেয়।
পদ্ধতিঃ নগ্ন চোখে বা লুপ গ্লাস (10x লুপ) দিয়ে প্রতিটি গ্যালভানাইজড উপাদান (এবং একত্রিত টাওয়ার) পরীক্ষা করুনঃ
খালি দাগ (প্রকাশিত ইস্পাত), গর্ত, বা পিনহোল।
ফাটল, ফোস্কা, বা অসামান্য জিংক জমা (যেমন, "রান" বা "ড্রিপ" ভুল গ্যালভানাইজিং থেকে) ।
দূষণ (উদাহরণস্বরূপ, লেপের নিচে তেল, ময়লা বা অক্সাইড স্তর) ।
গ্রহণযোগ্যতার মানদণ্ডঃ কোনও খালি ইস্পাত দৃশ্যমান হওয়া উচিত নয়; ছোটখাট পৃষ্ঠের অনিয়ম (যেমন, ছোট জিংক নোডুলস) গ্রহণযোগ্য যদি তারা উপাদান ফিট বা কাঠামোগত কর্মক্ষমতা প্রভাবিত করে না।
D. ক্ষয় প্রতিরোধের পরীক্ষা
এটি লেপের ক্ষয় এবং সময়ের সাথে সাথে অবনতির প্রতিরোধের ক্ষমতা যাচাই করে।
স্যাল্ট স্প্রে (মেগ) টেস্টঃ একটি সাধারণ ত্বরিত ক্ষয় পরীক্ষা (ASTM B117 বা ISO 9227 অনুযায়ী) ।গ্যালভানাইজড নমুনাগুলি একটি চেম্বারে স্থাপন করা হয় যেখানে 5% সোডিয়াম ক্লোরাইড (সোল্ড ওয়াটার) এর একটি অবিচ্ছিন্ন কুয়াশা নিয়ন্ত্রিত তাপমাত্রায় (35 °C) স্প্রে করা হয়নমুনাগুলি নিয়মিতভাবে (উদাহরণস্বরূপ, 24, 48, 100, বা 500 ঘন্টা পরে) লাল মরিচা (স্টিল ক্ষয়) বা সাদা মরিচা (জিংক অক্সিডেশন) এর লক্ষণগুলির জন্য পরিদর্শন করা হয়।
গ্রহণযোগ্যতাঃ কাঠামোগত টাওয়ারগুলির জন্য, লেপটি কমপক্ষে 100-500 ঘন্টা (প্রয়োগের পরিবেশের উপর নির্ভর করে) লাল মরিচা প্রতিরোধী হওয়া উচিত।সাদা মরিচা (অস্থায়ী জিংক অক্সাইড স্তর) স্বাভাবিক এবং ব্যর্থতার ইঙ্গিত দেয় না, কিন্তু এটি অত্যধিক ছড়িয়ে পড়া উচিত নয়।
ফিল্ড এক্সপোজার টেস্টঃ দীর্ঘমেয়াদী পরীক্ষায় টাওয়ারের উদ্দেশ্যে পরিবেশের মধ্যে নমুনা উপাদানগুলি ইনস্টল করা জড়িত (যেমন উপকূলীয়, মরুভূমি,(বা শিল্প এলাকায়) এবং মাস বা বছর ধরে জারা পর্যবেক্ষণএটি বাস্তব বিশ্বের পারফরম্যান্সকে যাচাই করে।
E. রাসায়নিক রচনা বিশ্লেষণ (ঐচ্ছিক)
জিংক লেপটি বিশুদ্ধতার মান পূরণ করে তা নিশ্চিত করার জন্য, গ্যালভানাইজিং স্নান বা লেপের নমুনাগুলিতে রাসায়নিক বিশ্লেষণ করা যেতে পারে।
পরীক্ষার পদ্ধতিঃ পারমাণবিক শোষণ স্পেকট্রোস্কপি (এএএস) বা এক্স-রে ফ্লুরোসেন্স (এক্সআরএফ) জিংক সামগ্রী পরিমাপ করতে (সাধারণত ≥98% খাঁটি জিংক হট-ডিপ গ্যালভানাইজিংয়ের জন্য) এবং অমেধ্যগুলি সনাক্ত করতে (যেমন, সীসা,লোহা) যা লেপের গুণমান হ্রাস করতে পারে.
3পরীক্ষার মান এবং সম্মতি
কোণাকার ইস্পাত টাওয়ারগুলির জন্য গ্যালভানাইজিং পরীক্ষার ধারাবাহিকতা এবং নির্ভরযোগ্যতা নিশ্চিত করার জন্য শিল্প-নির্দিষ্ট মান মেনে চলতে হবেঃ
এএসটিএম স্ট্যান্ডার্ডঃ এএসটিএম এ১২৩ (হট-ডিপ গ্যালভানাইজিং), এএসটিএম বি১১৭ (লবণ স্প্রে পরীক্ষা), এএসটিএম এ৮১৭ (ট্রান্সমিশন টাওয়ারের জন্য গ্যালভানাইজড স্টিল) ।
আইএসও স্ট্যান্ডার্ডঃ আইএসও ১৪৬১ (গ্যালভানাইজড লেপ), আইএসও ৯২২৭ (লবণ স্প্রে পরীক্ষা) ।
স্থানীয়/শিল্প-নির্দিষ্ট মানঃ টেলিযোগাযোগ বা শক্তি সংক্রমণ টাওয়ারের জন্য, নিয়ন্ত্রক সংস্থাগুলি অতিরিক্ত প্রয়োজনীয়তা নির্ধারণ করতে পারে (যেমন, শক্তি অবকাঠামোর জন্য আইইইই,আইটিইউ (ITU for telecom towers) বা প্রকল্পের নির্দিষ্টকরণ.
4ইনস্টলেশনের পর পরীক্ষা
টাওয়ারটি একত্রিত এবং ইনস্টল করার পরে, গ্যালভানাইজড লেপটি পরিবহন, উত্তোলন বা সমাবেশের সময় ক্ষতিগ্রস্থ হয়নি তা নিশ্চিত করার জন্য স্পট-চেক পরিচালনা করা হয়ঃ
সমালোচনামূলক জয়েন্টগুলিতে লেপ বেধ পুনরায় পরিমাপ করুন (যেমন, পা-ফাউন্ডেশন সংযোগ, সিঁড়ি সংযুক্তি) ।
স্টিলের স্তরটি উন্মুক্ত হতে পারে এমন স্ক্র্যাচ, ডাম্পিং বা ক্ষয়ক্ষতির জন্য পরীক্ষা করুন (যদি ক্ষয়ক্ষতি সামান্য হয় তবে জিংক সমৃদ্ধ পেইন্ট দিয়ে স্পর্শ করুন) ।
নিশ্চিত করুন যে বোল্টের গর্ত এবং সংযোগ পয়েন্টগুলি (উচ্চ পরিধানের অঞ্চল) পর্যাপ্ত লেপ বেধ বজায় রাখে।
সংক্ষিপ্তসার
কৌণিক ইস্পাত টাওয়ারগুলির জন্য গ্যালভানাইজিং পরীক্ষাটি বেধ, আঠালো, পৃষ্ঠের গুণমান এবং জারা প্রতিরোধের উপর দৃষ্টি নিবদ্ধ করে একটি বিস্তৃত প্রক্রিয়া।কঠোর মানদণ্ড মেনে চলা এবং কারখানা এবং সাইটে উভয় পরীক্ষা পরিচালনা করে, জিংক লেপের অখণ্ডতা নিশ্চিত করা হয়, যা টাওয়ারকে কঠোর পরিবেশগত অবস্থার প্রতিরোধ করতে এবং টেলিযোগাযোগ, পাওয়ার ট্রান্সমিশনে দীর্ঘমেয়াদী নির্ভরযোগ্যতা সরবরাহ করতে সক্ষম করে,এবং অন্যান্য অবকাঠামোগত অ্যাপ্লিকেশন.
আরও তথ্যের জন্য দয়া করে এখানে ক্লিক করুন!!!!!!

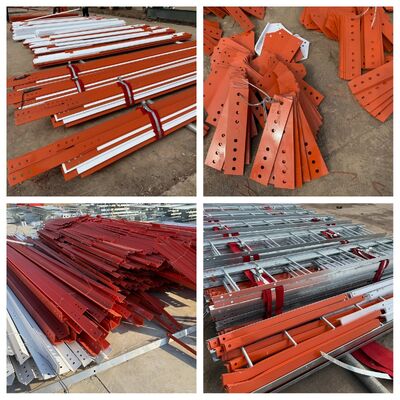

প্যাকেজিং ও শিপিং
সহযোগিতা গ্রাহকরা
সার্টিফিকেশন
আরও তথ্যের জন্য দয়া করে এখানে ক্লিক করুন!!!!!!
কাস্টমাইজড প্রোডাক্ট টাইপ এবং সুবিধা
স্বনির্ভর টাওয়ার
স্ব-সমর্থন টাওয়ার সাধারণত 3leg বা 4leg টাওয়ার, এবং তার উপাদান ইস্পাত নল বা কোণ ইস্পাত হয়। সংযোগ হিসাবে, নলাকার টাওয়ার flange দ্বারা সংযুক্ত করা হয়,এবং কোণ ইস্পাত টাওয়ার বাদাম এবং bolts দ্বারা সংযুক্ত করা হয়.
বৈশিষ্ট্যঃ
1বায়ুর চাপের মাত্রা কম, বায়ুর প্রতিরোধ ক্ষমতা বেশি।
2.জমি সংরক্ষণ, সুবিধাজনক অবস্থান.
সুবিধাজনক পরিবহন এবং ইনস্টলেশন।
পাইপ স্টিল টাওয়ার
টিউব টাওয়ারটি একটি স্ব-সমর্থনকারী উচ্চ-উচ্চ ইস্পাত কাঠামোকে বোঝায় যা ইস্পাত পাইপ থেকে তৈরি একটি টাওয়ার কলাম এবং ত্রিভুজ আকৃতির একটি টাওয়ার বডি বিভাগের সাথে।এর প্রধান বৈশিষ্ট্য হল যে তিন টিউব টাওয়ার কলাম ইস্পাত পাইপ তৈরি করা হয় এবং টাওয়ার শরীরের বিভাগ একটি ত্রিভুজ আকৃতির হয়, যা কোণীয় ইস্পাতের চেয়ে আলাদা উচ্চ-উচ্চ ইস্পাত কাঠামো।
মোনোপল টাওয়ার
একক টাওয়ার, একটি সাধারণভাবে ব্যবহৃত প্রকার, সুন্দর চেহারা, 9 থেকে 18 বর্গ মিটার একটি ছোট এলাকা জুড়ে, খরচ কার্যকর, এবং নির্মাণের সংখ্যাগরিষ্ঠ দ্বারা গৃহীত হয়।টাওয়ার শরীর আরো যুক্তিসঙ্গত বিভাগ গ্রহণ, যা উচ্চ-শক্তির বোল্ট বা ওভারল্যাপ (স্লিপ সংযোগ) এর মাধ্যমে সংযুক্ত। এটি সহজ ইনস্টলেশনের বৈশিষ্ট্য রয়েছে এবং বিভিন্ন জটিল ক্ষেত্রের সাইটের সাথে মানিয়ে নিতে পারে।
গাইড টাওয়ার
গাইড টাওয়ারের একটি নতুন চেহারা রয়েছে এবং এর সবচেয়ে বড় বৈশিষ্ট্যটি ইস্পাত গাইড তারের ব্যবহার করে শক্তিশালী করা হয়। গাইড টাওয়ার একটি সাধারণ যোগাযোগ টাওয়ার যা অর্থনৈতিক এবং ব্যবহারিক।এটি অন্যদের তুলনায় হালকা এবং সস্তাএটি বিস্তৃত ভৌগোলিক অঞ্চলের জন্য খুব উপযুক্ত।
গার্ড টাওয়ার
ওয়াচ টাওয়ার একটি বহুমুখী ভবন যা মূলত আশেপাশের পরিবেশ পর্যবেক্ষণের জন্য ব্যবহৃত হয় এবং একাধিক ক্ষেত্রে গুরুত্বপূর্ণ ভূমিকা পালন করে।এর নকশা প্রাকৃতিক পরিবেশের সাথে সম্প্রীতি এবং ঐক্যের উপর জোর দেয়, এবং স্থাপত্য শৈলীটি সাধারণত আশেপাশের পরিবেশের সাথে সমন্বিত হয়। পর্যবেক্ষণ টাওয়ারগুলি সাধারণত টাওয়ারের দেহ, প্ল্যাটফর্ম, টাওয়ার এবং সিঁড়ি নিয়ে গঠিত হয়,কমপ্যাক্ট এবং টেকসই কাঠামোর সাথে.
ছদ্মবেশযুক্ত গাছের টাওয়ার
ছদ্মবেশযুক্ত ট্রি টাওয়ার এছাড়াও একটি ধরনের কৃত্রিম গাছ Bionic গাছ টাওয়ার, একটি বাস্তব এক মত বেস উপর, প্লাস সূক্ষ্ম নকশা, যখন পর্যটন এলাকায় বাস্তব গাছের মধ্যে স্থাপন করা হয়,পার্ক এবং স্কয়ার, এটা প্রকৃতিরই অংশ হবে।
বৈশিষ্ট্যঃ
1সুন্দর কাঠামো এবং সুন্দর চেহারা।
2. শক্তিশালী কাঠামোগত স্থিতিশীলতা এবং দীর্ঘ কাজ জীবন।
3. ছোট এলাকা এবং বড় অর্থনৈতিক প্রভাব।
আমাদের সেবাসমূহ
JIAYAO CO., LTD. একটি পেশাদার টেলিকম টাওয়ার প্রস্তুতকারক এবং ISO9001 দ্বারা অনুমোদিত। আমরা গ্রাহকদের সর্বাধিক অনুকূলিত সমাধান এবং সেরা যোগাযোগ টাওয়ার সরবরাহ করতে প্রতিশ্রুতিবদ্ধ।অনেক পণ্য মার্কিন যুক্তরাষ্ট্রে রপ্তানি করা হয়েছে, ইউরোপ এবং অন্যান্য ৫৫টি ভিন্ন জেলা।
আমরা নকশা এবং কোণ ইস্পাত টাওয়ার উত্পাদন বিশেষজ্ঞ, নল ইস্পাত টাওয়ার, একচেটিয়া টাওয়ার, পাইন গাছ টাওয়ার, guyed টাওয়ার এবং গার্ড টাওয়ার. আমাদের বিভাগের নকশা, R & D, পরিদর্শন,ল্যাবরেটরিআমাদের কাঁচামাল চীনের বিখ্যাত ইস্পাত কারখানা থেকে আসেঃ এইচবিআইএস গ্রুপ, বাওউ ইস্পাত গ্রুপ, শোগাং গ্রুপ।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
প্রশ্নঃ গ্রহণযোগ্য MOQ কি?
উত্তরঃ আমাদের গ্রহণযোগ্য MOQ 1 সেট। ছোট পরিমাণে কোনও ট্রায়াল অর্ডার স্বাগত।
প্রশ্ন: ডেলিভারি সময় কত?
উত্তরঃ আমানত পাওয়ার পর ২৫ দিনের মধ্যে।
প্রশ্ন: গ্রহণযোগ্য পেমেন্টের মেয়াদ কত?
উত্তর: টিটি, এল/সি, পেপাল, ওয়েস্টার্ন ইউনিয়ন, মানি গ্রাম।
প্রশ্নঃ আপনি কি আমার জন্য OEM করতে পারেন?
উত্তরঃ আমরা সব OEM আদেশ গ্রহণ শুধু আমাদের সাথে যোগাযোগ করুন এবং আমাকে আপনার নকশা দিতে, আমরা আপনি areasonable মূল্য অফার করবে.
প্রশ্ন: আমি কখন উদ্ধৃতি পেতে পারি?
উত্তরঃ আমরা সাধারণত আপনার জিজ্ঞাসা পাওয়ার 24 ঘন্টার মধ্যে আপনাকে উদ্ধৃতি দিই। আপনি যদি উদ্ধৃতি পেতে খুব জরুরি হন তবে দয়া করে আমাদের কল করুন বা মেইলে আমাদের জানান,যাতে আমরা আপনার তদন্তকে অগ্রাধিকার দিতে পারি।
প্রশ্ন: আপনার যোগাযোগ টাওয়ারের কাঠামোগত মান ANSI / TIA / EIA-222-G?
উঃ হ্যাঁ।
প্রশ্নঃ গরম ডুব গ্যালভানাইজিং স্ট্যান্ডার্ড হল এএসটিএম এ ১২৩/১৫৩?
উঃ হ্যাঁ।
প্রশ্ন: আপনি একটি গণনা বই সরবরাহ করতে পারেন?
উত্তরঃ হ্যাঁ, কিন্তু আপনাকে হিসাব বইয়ের জন্য অর্থ দিতে হবে
প্রশ্ন: আপনার পণ্যের জীবনকাল কত?
উঃ ৫০ বছর।
প্রশ্ন: টাওয়ারের কাঠামো কি একক?
উত্তরঃ না, আমরা এটি গ্রাহকের অনুরোধ হিসাবে ডিজাইন এবং উত্পাদন করতে পারি।
প্রশ্ন: আপনার পেমেন্ট পদ্ধতি কি?
A:30% T/T দ্বারা আমানত হিসাবে, T/T বা L/C দ্বারা অবিলম্বে ভারসাম্য।
