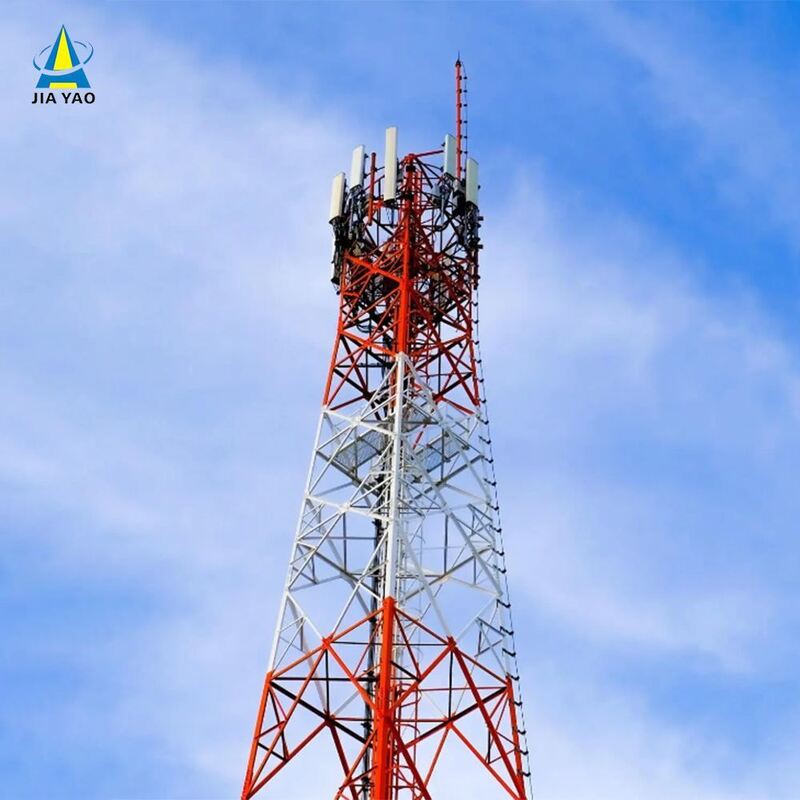

টেলিযোগাযোগের জন্য চার পায়ে বাঁকা স্টিলের চতুর্ভুজ গ্রিজ টাওয়ার

জিয়াও কো। লিড।

পণ্যের বর্ণনা

প্যাকেজিংয়ের বিবরণঃক্লায়েন্টের চাহিদা অনুযায়ী টেলিযোগাযোগ টাওয়ার গ্যালভানাইজড স্ট্র্যাপিং দিয়ে বান্ডিল করা হবে।

ডেলিভারিঃতিয়ানজিন বন্দর থেকে পেমেন্ট পরে 20 দিনের মধ্যে পাঠানো

টাওয়ার সদস্যঃএকটি ইস্পাত টাওয়ারকে বেশ কয়েকটি বাক্সে বিভক্ত করা হয়েছে।

বোল্ট:প্যাক্রুম.লন ব্যাগ বা ইস্পাত

আমরা টেলিযোগাযোগ, পর্যবেক্ষণ, পর্যবেক্ষণ এবং নিরাপত্তা অ্যাপ্লিকেশনের জন্য কাস্টমাইজড ইস্পাত টাওয়ার ডিজাইন এবং উত্পাদন বিশেষজ্ঞ।নিচে পণ্যের বিস্তারিত তথ্য দেওয়া হল:

চার পায়ের কোণাকার ইস্পাত টাওয়ারের শেষ কাঠামো কি?

চার পায়ে বাঁধা কোণযুক্ত ইস্পাত টাওয়ারের গ্রিট কাঠামোটি একটি ক্রসক্রস, ট্রাসের মতো কাঠামো যা টাওয়ারের চারটি উল্লম্ব কোণযুক্ত ইস্পাত পায়ে সংযোগ করে।পরস্পর সংযুক্ত ইস্পাত উপাদানগুলির সমন্বয়ে গঠিত (সাধারণত কৌণিক ইস্পাত বা গ্রিড বার), এটি একটি ওয়েবের মত প্যাটার্ন গঠন করে যা লোডগুলিকে বিতরণ করে ০ টাওয়ারের নিজস্ব ওজন, সরঞ্জাম ওজন, বাতাস, ভূমিকম্পের শক্তি এবং বরফের লোড ০ সমতুল্যভাবে চারটি পা জুড়ে।এই কাঠামো টাওয়ারের পুরো উচ্চতা জুড়ে একীভূত, কাঠামোগত অখণ্ডতা এবং স্থিতিশীলতা বাড়ানোর জন্য টাওয়ারের কোপযুক্ত নকশা (বেস এ আরও প্রশস্ত, শীর্ষে আরও সংকীর্ণ) ।গ্রিজ কনফিগারেশন হালকা ওজন কর্মক্ষমতা সঙ্গে উচ্চ শক্তি ভারসাম্য, লোড বহন ক্ষমতা এবং চরম পরিবেশগত অবস্থার প্রতিরোধের সর্বাধিকীকরণের সময় উপাদান ব্যবহারকে কমিয়ে আনে। এটি বায়ু প্রবাহকেও সহজ করে তোলে,বাতাসের প্রতিরোধের হ্রাস এবং টাওয়ারের সামগ্রিক স্থিতিশীলতা আরও উন্নত করা.

কিভাবে মেগাওয়াট ডিশকে ৪ পায়ের চতুর্ভুজ ইস্পাত টাওয়ারে লাগানো যায়?​

একটি মাইক্রোওয়েভ (এমডাব্লু) থালা একটি 4-পায়ে কোণাকার ইস্পাত টাওয়ারের উপর মাউন্ট করা একটি পদ্ধতিগত, নিরাপত্তা সম্মত প্রক্রিয়া অনুসরণ করেঃ

1. ইনস্টলেশনের আগে প্রস্তুতি: টাওয়ারের লোড বহন ক্ষমতা যাচাই করুন যাতে এটি মেগাওয়াট ডিশের ওজনকে সমর্থন করতে পারে (ডিশ, মাউন্টিং ক্রেট এবং সম্পর্কিত হার্ডওয়্যার সহ) ।টাওয়ারের নকশা প্রাসঙ্গিক মানদণ্ডের সাথে সামঞ্জস্যপূর্ণ কিনা তা পরীক্ষা করুন (.g., TIA/EIA-222-G/F) সরঞ্জাম মাউন্ট করার জন্য।
2. ব্র্যাকেটের ইনস্টলেশন: বিশেষ অ্যান্টেনা/মাইক্রোওয়েভ ব্র্যাকেট (টাওয়ারের সাথে সরবরাহ করা বা কাস্টম-নির্মিত) টাওয়ারের দেহ বা সরঞ্জাম প্ল্যাটফর্মের পূর্ব নির্ধারিত মাউন্ট পয়েন্টগুলিতে সংযুক্ত করুন।এই brackets উচ্চ-শক্তি bolts (ISO 898 গ্রেড 6 মেনে চলতে) ব্যবহার করে সুরক্ষিত হয়.8/8.8) গ্রিজ কাঠামো বা টাওয়ার পায়ে একটি দৃঢ় সংযোগ নিশ্চিত করার জন্য।
3. ডিশ উত্তোলন এবং অবস্থান: মেগাওয়াট ডিশকে লক্ষ্য উচ্চতায় (সাধারণত টাওয়ারের উপরের অংশে বা একটি বিশেষ সরঞ্জাম প্ল্যাটফর্মে) উত্তোলনের জন্য ক্রেন বা বিশেষ উত্তোলন সরঞ্জাম ব্যবহার করুন।নিশ্চিত করুন যে ডিশটি নির্ধারিত পয়েন্ট-টু-পয়েন্ট যোগাযোগের পথের সাথে সঙ্গতিপূর্ণ (প্রয়োজন অনুসারে এজিমথ এবং উচ্চতার জন্য সামঞ্জস্য করুন).
4. থালা সুরক্ষিত করা: সামঞ্জস্যপূর্ণ হার্ডওয়্যার ব্যবহার করে পূর্ব-ইনস্টল করা ব্র্যাকেটে এমডাব্লু ডিশটি সংযুক্ত করুন, ক্যালিব্রেটেড সরঞ্জামগুলির সাহায্যে নির্দিষ্ট টর্ক পর্যন্ত বোল্টগুলি টানুন। ডিশটি সমান এবং স্থিতিশীল কিনা তা নিশ্চিত করুন।কোন ঝাঁকুনি বা আন্দোলন ছাড়া.
5. ক্যাবল রুটিং এবং ইন্টিগ্রেশন: পরিবেশগত ক্ষতি থেকে রক্ষা করার জন্য টাওয়ারের ইন্টিগ্রেটেড ক্যাবল ট্রেগুলির মাধ্যমে ডিশের সিগন্যাল ক্যাবলগুলি রুট করুন।টাওয়ার বেস বা মধ্যবর্তী প্ল্যাটফর্মে ট্রান্সমিটার/রিসিভার), যথাযথ বিচ্ছিন্নতা এবং জলরোধীতা নিশ্চিত করে।
6. চূড়ান্ত পরিদর্শন: ডিশটি সুরক্ষিতভাবে মাউন্ট করা হয়েছে কিনা তা নিশ্চিত করার জন্য একটি চাক্ষুষ পরীক্ষা পরিচালনা করুন, ব্র্যাকেটগুলি অক্ষত এবং তারগুলি সঠিকভাবে সংগঠিত। সমন্বয় এবং কার্যকারিতা যাচাই করতে ডিশের সংকেত সংক্রমণ পরীক্ষা করুন,পুরো প্রক্রিয়া জুড়ে নিরাপত্তা প্রোটোকল মেনে চলা.

চার পায়ের কোণাকার ইস্পাত টাওয়ারের প্রধান কাঠামো কি?

একটি চার-পায়ে কোণযুক্ত ইস্পাত টাওয়ারের প্রধান কাঠামোটি স্থিতিশীলতা এবং লোড বহন করার জন্য ডিজাইন করা একটি স্ব-সমর্থন কাঠামো, যা তিনটি মূল উপাদান নিয়ে গঠিতঃ

• চারটি উল্লম্ব কোণ ইস্পাত পা: প্রাথমিক ভার বহনকারী উপাদান, উচ্চ মানের কাঠামোগত ইস্পাত (যেমন, Q235B, Q345B, Q420; ASTM A36/A572 মেনে চলে) থেকে তৈরি এবং একটি বর্গাকার বেস কনফিগারেশনে সাজানো।এই পা টাওয়ারের মোট ওজন (সরঞ্জাম এবং পরিবেশগত বোঝা সহ) ভিত্তিতে স্থানান্তর করে.
• ল্যাটিস ট্রাস সংযোগ: ক্রাইসক্রস স্টিলের সদস্য (কোণাকার স্টিল বা গ্রিটস বার) যা চারটি পাকে অনুভূমিক এবং তির্যকভাবে সংযুক্ত করে। এই ট্রাস সিস্টেমটি কাঠামোর উপর সমানভাবে লোড বিতরণ করে, অনমনীয়তা বাড়ায়,এবং পার্শ্বীয় শক্তি (বায়ু) প্রতিরোধ করে, ভূমিকম্পের কার্যকলাপ), যা টাওয়ারের বৈশিষ্ট্যযুক্ত গ্রিড প্যাটার্ন গঠন করে।
• কোপযুক্ত ফ্রেম ডিজাইন: টাওয়ারটি ধীরে ধীরে বেস থেকে শীর্ষে সংকীর্ণ হয় (নীচে আরও প্রশস্ত, উপরে আরও সংকীর্ণ),কাঠামোগত অখণ্ডতা অনুকূলিতকরণ যেখানে লোডগুলি সবচেয়ে ভারী (বেসে) এবং উচ্চতর উচ্চতায় বায়ু প্রতিরোধ হ্রাস করে উপাদানকে কেন্দ্রীভূত করে.

অতিরিক্ত কাঠামোগত উপাদানগুলি (যেমন, সরঞ্জাম প্ল্যাটফর্ম, আরোহণের সিঁড়ি এবং তারের ট্রে) ব্যবহারিক কার্যকারিতা সমর্থন করার জন্য মূল কাঠামোর মধ্যে সংহত করা হয়,কিন্তু চারটি উল্লম্ব পা এবং গ্রিজ ট্রাস সংযোগ টাওয়ার এর কাঠামোগত মেরুদণ্ড গঠন.

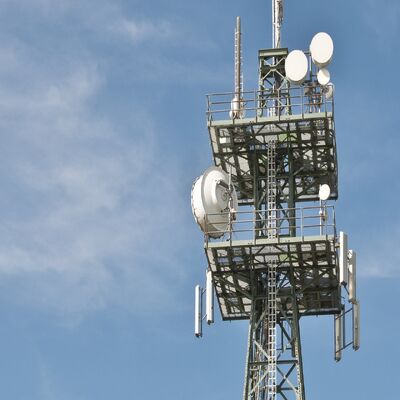

প্ল্যাটফর্ম,চতুর্ভুজাকার চতুর্ভুজাকার ইস্পাত টাওয়ারের সিঁড়ি

এ. প্লাটফর্ম

• উদ্দেশ্য: সরঞ্জাম ইনস্টল, রক্ষণাবেক্ষণ বা পরিদর্শন করার জন্য একটি উচ্চতর, স্থিতিশীল কর্মক্ষেত্র হিসাবে কাজ করে (যেমন, এমডাব্লু প্যানেল, 5 জি অ্যান্টেনা, নজরদারি ডিভাইস) এবং টাওয়ার উপাদান।এটি আরোহণের সময় শ্রমিকদের জন্য একটি নিরাপদ বিশ্রামের জায়গা প্রদান করে.
• ডিজাইনের বৈশিষ্ট্য: সাধারণত গ্যালভানাইজড স্টিল থেকে তৈরি (এএসটিএম এ 123/আইএসও 1461 ক্ষয় প্রতিরোধের জন্য) এবং নির্দিষ্ট উচ্চতায় টাওয়ারের গ্রিড কাঠামোর সাথে একীভূত।প্ল্যাটফর্মে নিরাপত্তা রেলিং থাকতে পারেকর্মীদের নিরাপত্তা নিশ্চিত করার জন্য তারা কর্মী, সরঞ্জাম এবং সরঞ্জামগুলির ওজনকে সমর্থন করার জন্য ডিজাইন করা হয়েছে, যা টাওয়ারের সামগ্রিক লোড বহন ক্ষমতাকে সামঞ্জস্য করে।
• কাস্টমাইজেশন: প্রকল্পের প্রয়োজনের উপর ভিত্তি করে একাধিক উচ্চতায় যোগ করা যেতে পারে (উদাহরণস্বরূপ, অ্যান্টেনা মাউন্ট পয়েন্টগুলির কাছাকাছি বা রক্ষণাবেক্ষণের জন্য মাঝারি টাওয়ার) ।

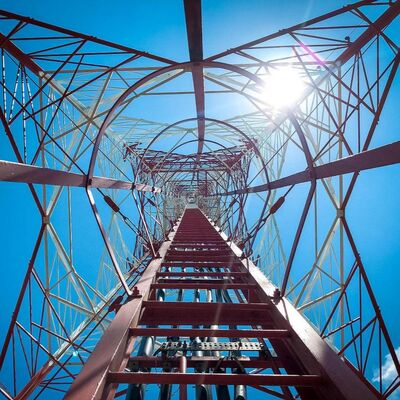

B. সিঁড়ি

• উদ্দেশ্য: একটি বিশেষ সুরক্ষা অ্যাক্সেস সিস্টেম যা কর্মীদের ইনস্টলেশন, পরিদর্শন বা মেরামতের জন্য প্ল্যাটফর্ম, সরঞ্জাম বা উপরের বিভাগে পৌঁছানোর জন্য টাওয়ারে আরোহণ করতে দেয়।
• ডিজাইনের বৈশিষ্ট্য: স্থায়িত্ব এবং জারা প্রতিরোধের জন্য গ্যালভানাইজড ইস্পাত থেকে নির্মিত, সমতুল্য দূরত্বের স্টেজ (শিল্প নিরাপত্তা মান অনুযায়ী) আরামদায়ক আরোহণের জন্য। প্রধান নিরাপত্তা বৈশিষ্ট্যগুলি হ্যান্ডলিং অন্তর্ভুক্ত,পতন-বন্ধ সিস্টেম (e)(উদাহরণস্বরূপ, হার্নেসের জন্য তারের গাইড) এবং কখনও কখনও খাঁচা ঘেরগুলি পতন রোধ করতে। সিঁড়িটি টাওয়ারের পায়ে বা গ্রিটস ট্রাসে উল্লম্বভাবে সংযুক্ত করা হয়, যা একটি নিরাপদ, স্থিতিশীল পথ নিশ্চিত করে।
• সম্মতি: সুরক্ষা প্রবিধান এবং শিল্পের মান অনুযায়ী ডিজাইন করা হয়েছে (যেমন, TIA/EIA-222-G/F), উল্লম্ব অ্যাক্সেসের সময় কর্মীদের সুরক্ষার অগ্রাধিকার দেওয়া।

একসাথে, প্ল্যাটফর্ম এবং সিঁড়ি উচ্চ উচ্চতায় সরঞ্জাম এবং উপাদানগুলিতে নিরাপদ, দক্ষ অ্যাক্সেস সক্ষম করে, চলমান অপারেশন এবং রক্ষণাবেক্ষণকে সমর্থন করে টাওয়ারের ব্যবহারযোগ্যতা বাড়ায়।

​

গ্যালভানাইজিং কৌণিক ইস্পাত টাওয়ার পরীক্ষা

গ্যালভানাইজিং হল চার পায়ে বাঁধা স্টিলের গ্রিজ টাওয়ারের জন্য একটি গুরুত্বপূর্ণ পৃষ্ঠের চিকিত্সা।দীর্ঘমেয়াদী জারা প্রতিরোধের প্রদান কঠোর বহিরঙ্গন অবস্থার প্রতিরোধের এবং 20 বছরেরও বেশি সময় ধরে টাওয়ারের সেবা জীবন বাড়ানোর জন্যনিচে তার গ্যালভানাইজিং পরীক্ষার একটি সরলীকৃত ওভারভিউ রয়েছেঃ

1মূল পরীক্ষার লক্ষ্য

• দীর্ঘস্থায়ী ক্ষয় প্রতিরোধের জন্য পর্যাপ্ত লেপ বেধ নিশ্চিত করা।
• জিংক লেপের অভিন্নতা এবং শক্তিশালী সংযুক্তি যাচাই করুন (পিলিং/ফ্লেকিং প্রতিরোধ করুন) ।
• কোন গুরুতর ত্রুটি (যেমন, খালি ইস্পাত, ফাটল, গর্ত) পরীক্ষা করুন।
• আন্তর্জাতিক মানদণ্ড (এএসটিএম এ১২৩, আইএসও ১৪৬১) মেনে চলা।

2মূল পরীক্ষার পদ্ধতি (কারখানা ও ইনস্টলেশনের পরে পরিচালিত)

• লেপ বেধ: চৌম্বকীয় পুরুতা পরিমাপকারী (ধ্বংসাত্মক নয়) বা মাইক্রোমিটার (শুধুমাত্র নমুনা ধ্বংসাত্মক); ন্যূনতম 85 ¢ 120 μm (কঠিন পরিবেশে আরও পুরু) ।
• সংযুক্তি: বাঁক পরীক্ষা (১৮০°), হ্যামার পরীক্ষা, বা ছুরি ক্রস-হ্যাচ পরীক্ষা ০কোপন বিচ্ছিন্নকরণ অনুমোদিত নয়।
• চাক্ষুষ পরিদর্শন: খালি ইস্পাত, ফাটল, অসামঞ্জস্যপূর্ণ দস্তা বা দূষণের জন্য চেক করুন; সামান্য অনিয়ম গ্রহণযোগ্য যদি এটি প্রভাবিত না হয়।
• ক্ষয় প্রতিরোধের: লবণ স্প্রে টেস্ট (ASTM B117/ISO 9227) 100×500 ঘন্টা (লাল মরিচা প্রতিরোধী); দীর্ঘমেয়াদী ক্ষেত্রের এক্সপোজার ঐচ্ছিক।
• ঐচ্ছিক রাসায়নিক বিশ্লেষণ: AAS/XRF ≥98% জিংক বিশুদ্ধতা নিশ্চিত করতে এবং অমেধ্য সনাক্ত করতে।

3. সম্মতি মান

এএসটিএম (এ১২৩, বি১১৭, এ৫৭২), আইএসও (১৪৬১, ৯২২৭, ৮৯৮), টাওয়ার ডিজাইন কোড (টিআইএ/ইআইএ-২২২-জি/এফ) এবং স্থানীয় বিধি মেনে চলুন।

4. ইনস্টলেশনের পর স্পট-চেক

• সমালোচনামূলক জয়েন্টগুলোতে আবার ঘনত্ব পরিমাপ করুন।
• ক্ষতির জন্য পরীক্ষা করুন (খুলি, ডাম্প) এবং যদি প্রয়োজন হয় তবে জিংক সমৃদ্ধ পেইন্ট দিয়ে স্পর্শ করুন।
• বোল্ট হোল এবং উচ্চ পরিধান এলাকায় লেপ অখণ্ডতা যাচাই করুন।

এই পরীক্ষাটি গ্যালভানাইজড লেপের নির্ভরযোগ্যতা নিশ্চিত করে, অবকাঠামোগত অ্যাপ্লিকেশনগুলিতে টাওয়ারের পারফরম্যান্সকে সমর্থন করে।

আরও তথ্যের জন্য দয়া করে এখানে ক্লিক করুন!!!!!!

প্যাকেজিং ও শিপিং

সার্টিফিকেট

​আরও তথ্যের জন্য দয়া করে এখানে ক্লিক করুন!!!!!!

কাস্টমাইজড প্রোডাক্ট টাইপ এবং সুবিধা

স্বনির্ভর টাওয়ার 
স্ব-সমর্থন টাওয়ার সাধারণত 3leg বা 4leg টাওয়ার, এবং তার উপাদান ইস্পাত নল বা কোণ ইস্পাত হয়। সংযোগ হিসাবে, নলাকার টাওয়ার flange দ্বারা সংযুক্ত করা হয়,এবং কোণ ইস্পাত টাওয়ার বাদাম এবং bolts দ্বারা সংযুক্ত করা হয়.
বৈশিষ্ট্যঃ
1বায়ুর চাপের মাত্রা কম, বায়ুর প্রতিরোধ ক্ষমতা বেশি।
2.জমি সংরক্ষণ, সুবিধাজনক অবস্থান.
সুবিধাজনক পরিবহন এবং ইনস্টলেশন।

পাইপ স্টিল টাওয়ার
টিউব টাওয়ারটি একটি স্ব-সমর্থনকারী উচ্চ-উচ্চ ইস্পাত কাঠামোকে বোঝায় যা ইস্পাত পাইপ থেকে তৈরি একটি টাওয়ার কলাম এবং ত্রিভুজ আকৃতির একটি টাওয়ার বডি বিভাগের সাথে।এর প্রধান বৈশিষ্ট্য হল যে তিন টিউব টাওয়ার কলাম ইস্পাত পাইপ তৈরি করা হয় এবং টাওয়ার শরীরের বিভাগ একটি ত্রিভুজ আকৃতির হয়, যা কোণীয় ইস্পাতের চেয়ে আলাদা উচ্চ-উচ্চ ইস্পাত কাঠামো।

মোনোপল টাওয়ার

একক টাওয়ার, একটি সাধারণভাবে ব্যবহৃত প্রকার, সুন্দর চেহারা, 9 থেকে 18 বর্গ মিটার একটি ছোট এলাকা জুড়ে, খরচ কার্যকর, এবং নির্মাণের সংখ্যাগরিষ্ঠ দ্বারা গৃহীত হয়।টাওয়ার শরীর আরো যুক্তিসঙ্গত বিভাগ গ্রহণ, যা উচ্চ-শক্তির বোল্ট বা ওভারল্যাপ (স্লিপ সংযোগ) এর মাধ্যমে সংযুক্ত। এটি সহজ ইনস্টলেশনের বৈশিষ্ট্য রয়েছে এবং বিভিন্ন জটিল ক্ষেত্রের সাইটের সাথে মানিয়ে নিতে পারে।

গাইড টাওয়ার 
গাইড টাওয়ারের একটি নতুন চেহারা রয়েছে এবং এর সবচেয়ে বড় বৈশিষ্ট্যটি ইস্পাত গাইড তারের ব্যবহার করে শক্তিশালী করা হয়। গাইড টাওয়ার একটি সাধারণ যোগাযোগ টাওয়ার যা অর্থনৈতিক এবং ব্যবহারিক।এটি অন্যদের তুলনায় হালকা এবং সস্তাএটি বিস্তৃত ভৌগোলিক অঞ্চলের জন্য খুব উপযুক্ত।

গার্ড টাওয়ার
ওয়াচ টাওয়ার একটি বহুমুখী ভবন যা মূলত আশেপাশের পরিবেশ পর্যবেক্ষণের জন্য ব্যবহৃত হয় এবং একাধিক ক্ষেত্রে গুরুত্বপূর্ণ ভূমিকা পালন করে।এর নকশা প্রাকৃতিক পরিবেশের সাথে সম্প্রীতি এবং ঐক্যের উপর জোর দেয়, এবং স্থাপত্য শৈলীটি সাধারণত আশেপাশের পরিবেশের সাথে সমন্বিত হয়। পর্যবেক্ষণ টাওয়ারগুলি সাধারণত টাওয়ারের দেহ, প্ল্যাটফর্ম, টাওয়ার এবং সিঁড়ি নিয়ে গঠিত হয়,কমপ্যাক্ট এবং টেকসই কাঠামোর সাথে.

ছদ্মবেশযুক্ত গাছের টাওয়ার
ছদ্মবেশযুক্ত ট্রি টাওয়ার এছাড়াও একটি ধরনের কৃত্রিম গাছ Bionic গাছ টাওয়ার, একটি বাস্তব এক মত বেস উপর, প্লাস সূক্ষ্ম নকশা, যখন পর্যটন এলাকায় বাস্তব গাছের মধ্যে স্থাপন করা হয়,পার্ক এবং স্কয়ার, এটা প্রকৃতিরই অংশ হবে।
বৈশিষ্ট্যঃ
1সুন্দর কাঠামো এবং সুন্দর চেহারা।
2. শক্তিশালী কাঠামোগত স্থিতিশীলতা এবং দীর্ঘ কাজ জীবন।
3. ছোট এলাকা এবং বড় অর্থনৈতিক প্রভাব।

আমাদের সেবাসমূহ

JIAYAO CO., LTD. একটি পেশাদার টেলিকম টাওয়ার প্রস্তুতকারক এবং ISO9001 দ্বারা অনুমোদিত। আমরা গ্রাহকদের সর্বাধিক অনুকূলিত সমাধান এবং সেরা যোগাযোগ টাওয়ার সরবরাহ করতে প্রতিশ্রুতিবদ্ধ।অনেক পণ্য মার্কিন যুক্তরাষ্ট্রে রপ্তানি করা হয়েছে, ইউরোপ এবং অন্যান্য ৫৫টি ভিন্ন জেলা।
আমরা নকশা এবং কোণ ইস্পাত টাওয়ার উত্পাদন বিশেষজ্ঞ, নল ইস্পাত টাওয়ার, একচেটিয়া টাওয়ার, পাইন গাছ টাওয়ার, guyed টাওয়ার এবং গার্ড টাওয়ার. আমাদের বিভাগের নকশা, R & D, পরিদর্শন,ল্যাবরেটরিআমাদের কাঁচামাল চীনের বিখ্যাত ইস্পাত কারখানা থেকে আসেঃ এইচবিআইএস গ্রুপ, বাওউ ইস্পাত গ্রুপ, শোগাং গ্রুপ।
​

যদি আপনার এটির প্রয়োজন হয়, আমরা আপনাকে দিনে 24 ঘন্টা স্বাগত জানাই!
